Resistore ceramico orizzontale

Progettazione di base

Il resistore ceramico orizzontale di RST Electric rappresenta una famiglia di componenti classica e altamente versatile che bilancia gestione della potenza, affidabilità ed efficienza dei costi. Racchiuso in un alloggiamento rettangolare in ceramica con conduttori assiali, questo resistore di potenza in ceramica è progettato per il montaggio a foro passante su circuiti stampati o per il montaggio su telaio mediante staffe. Il materiale dell'alloggiamento, una ceramica ignifuga per alte temperature, fornisce eccellente conduttività termica, isolamento elettrico e protezione meccanica, consentendo al resistore di funzionare continuamente a temperature superficiali fino a +200°C senza degradazione.

Tecnologie degli elementi interni e caratteristiche strutturali

Internamente, la serie SQP offre due tecnologie di elementi distinti: struttura a filo avvolto per applicazioni che richiedono elevata capacità di impulso e bassi valori di resistenza (fino a 0,1 Ω) e struttura a film metallico per applicazioni che richiedono rumore inferiore e valori di resistenza più elevati (fino a 100 kΩ). Entrambe le versioni sono incapsulate con riempitivo di silice inorganica, garantendo efficienza di trasferimento del calore e resistenza all'umidità e alle vibrazioni. La configurazione dei conduttori orizzontali (assiali) semplifica il layout del PCB e l'inserimento automatico, mentre la forma rettangolare piatta fornisce un montaggio stabile e una marcatura chiara per una facile identificazione.

Convalida della qualità e competenza nella produzione

Ogni unità è sottoposta a rigorosi controlli di qualità. Il test di saldabilità garantisce una copertura >90% a una temperatura di 260±5°C per 2 secondi. La tenuta dielettrica è verificata a 500 V CA per 5 secondi senza guasti. Il coefficiente di temperatura viene mantenuto entro ≤ ±300 ppm/°C. I cicli di temperatura da -55°C a +200°C (3 cicli) confermano l'integrità meccanica, mentre i test di resistenza alla tensione nominale per 1000 ore garantiscono stabilità a lungo termine. Il test di sovraccarico alla potenza nominale 5× o 10× (a seconda del tipo di elemento) verifica la capacità degli impulsi. In qualità di produttore di fiducia di resistori ceramici orizzontali in Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori con una produzione di precisione per fornire componenti che soddisfano i requisiti esigenti dell'elettronica moderna.

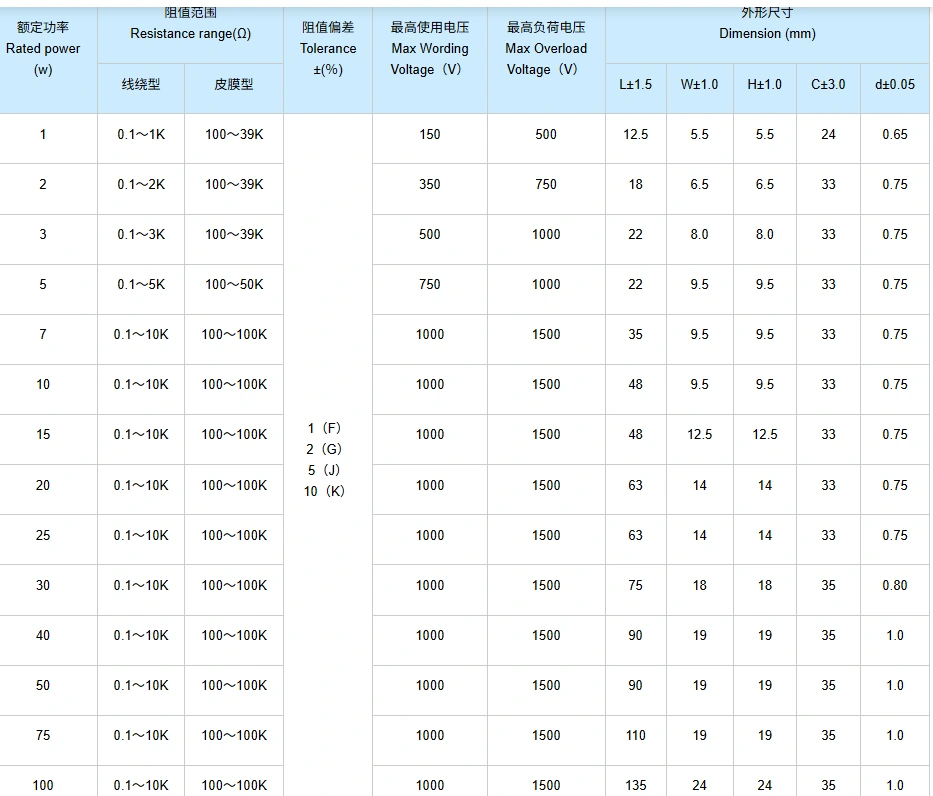

Specifica tecnica

Caratteristiche del prodotto

1.Ampia gamma di potenza: da 1 W a 100 W in un'unica serie, che copre diverse applicazioni, dai circuiti di piccolo segnale ai carichi ad alta potenza.

2. Tecnologia a doppio elemento: opzione filo avvolto per bassa resistenza e capacità di impulso elevato; opzione film metallico per bassa rumorosità e alta resistenza.

3. Custodia in ceramica ignifuga: incapsulata in un riempitivo di silice inorganica all'interno di una custodia in ceramica, che fornisce un'eccellente dissipazione del calore, isolamento elettrico e protezione meccanica.

4.Funzionamento ad alta temperatura – Funzionamento continuo fino a +200°C di temperatura superficiale con declassamento lineare per un utilizzo sicuro.

5. Tolleranze di precisione: disponibili da ±1% a ±10% per soddisfare i requisiti di circuiti stretti o progetti sensibili ai costi.

6. Robusta resistenza del terminale: il test di trazione 10N garantisce un montaggio affidabile del foro passante e l'integrità del giunto di saldatura.

7. Rigorosa convalida della qualità: test al 100% di saldabilità, rigidità dielettrica e resistenza garantiscono l'affidabilità sul campo.

8.Il basso TCR – ≤ ±300 ppm/°C garantisce valori di resistenza stabili nell'intero intervallo di temperature operative.

9. Eccellente resistenza all'umidità: il test del calore umido a 40°C/95% di umidità relativa per 96 ore conferma le prestazioni in ambienti umidi.

10. Fattore di forma standardizzato: dimensioni coerenti tra tutte le potenze nominali semplificano il layout del PCB e la configurazione delle apparecchiature di inserimento automatico.

Applicazioni del prodotto

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore ceramico orizzontale:

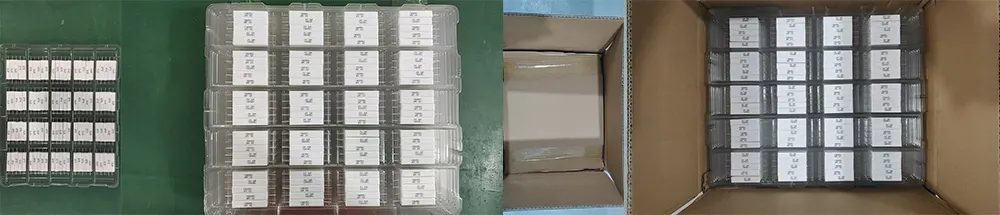

● Imballaggio sfuso: i resistori sono imballati in sacchetti di plastica antistatici, quindi collocati in cartoni ondulati con imbottitura in schiuma per evitare la flessione del cavo e danni alla ceramica.

● Protezione dei cavi: i cavi vengono mantenuti dritti e protetti con cappucci terminali o strisce di schiuma.

● Documentazione: liste di imballaggio e certificati di ispezione inclusi in ogni spedizione.

● Opzioni di trasporto: corriere espresso (DHL/FedEx/UPS) per piccole quantità, trasporto aereo per volumi medi, trasporto marittimo per ordini all'ingrosso.

Tutte le unità sono sottoposte a test elettrici al 100% e ispezione visiva prima dell'imballaggio per garantire che soddisfino i valori di resistenza e gli standard estetici specificati.
