Banco di carico CC portatile da 6U montato su rack

Il nostro banco di carico CC portatile montato su rack 6U (modello: banco di carico RST-DC60V-400A-R) è un'apparecchiatura per test di carico fittizio resistivo ad alte prestazioni integrata in uno chassis rack 6U da 19 pollici standard del settore. Il design a doppia funzione supporta sia l'installazione in armadio fisso che i test mobili in loco.

Questa unità di carico CC resistiva fornisce precisione, simulazione del carico CC stabile, scarica per lunghe ore, verifica della capacità e test di accettazione in fabbrica per batterie agli ioni di litio, sistemi di accumulo di energia, UPS, raddrizzatori, alimentazione per telecomunicazioni e altre fonti di alimentazione CC. È ampiamente attendibile per l'ispezione di ricerca e sviluppo in laboratorio, la messa in servizio in loco e la manutenzione preventiva ordinaria test di carico e convalida delle prestazioni energetiche di terze parti.

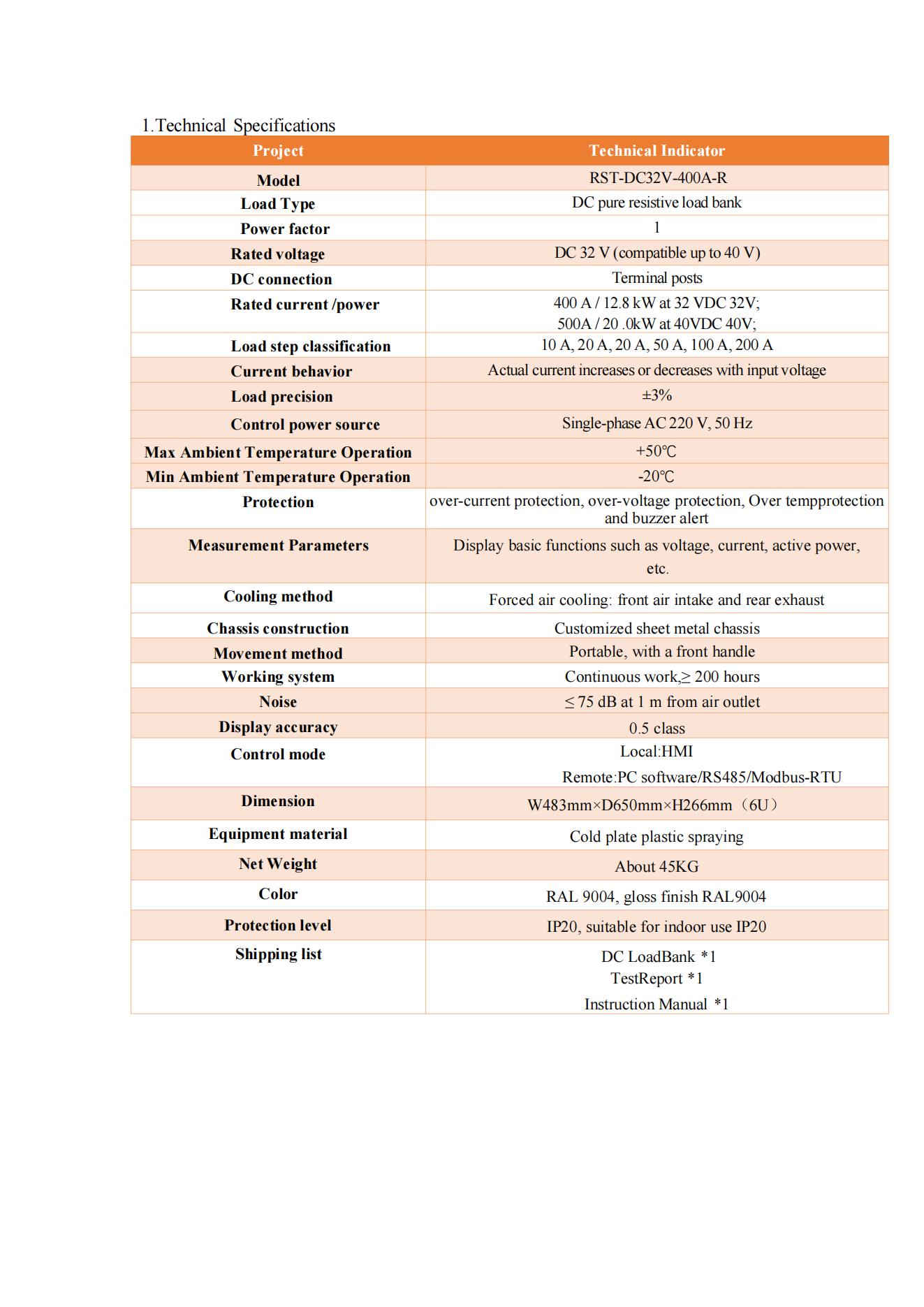

Parametri tecnici

Principali vantaggi del prodotto

Il banco di carico CC da 6U unisce dimensioni compatte, portabilità, controllo flessibile del carico e prestazioni affidabili.

1.  Ingombro compatto per montaggio su rack 6U, consente di risparmiare al massimo lo spazio di installazione dell'armadio

2.  Funzione a doppio uso: installazione permanente su rack e test sul campo portatile con maniglie di sollevamento

3. Resistori in lega di alta qualità, valore di resistenza stabile, risultati dei test altamente ripetibili e accurati

4.  Protezioni multi-sicurezza a gamma completa, supportano test di scarica a lungo termine non presidiati

5.  Sistema di raffreddamento ad alta efficienza a basso rumore, rapida dissipazione del calore, durata prolungata del resistore

6.  Modulo di registrazione dati integrato, dati di test tracciabili per rapporti formali di accettazione

7.  Completamente personalizzabile: tensione CC, potenza nominale, gradini di carico, funzioni di comunicazione

8.  Assistenza post-vendita completa: garanzia di fabbrica di 1 anno, supporto tecnico gratuito a vita

Ampi scenari applicativi

• Test di capacità e scarica delle batterie di accumulo di energia commerciali e industriali

• Messa in servizio e ispezione dell'UPS di tipo CC e dell'alimentatore di riserva

• Verifica della distribuzione dell'alimentazione e del sistema di raffreddamento dell'armadio del server del data center

• Test di invecchiamento e bruciatura del raddrizzatore, dell'inverter, dell'alimentatore CC ad alta tensione

• Manutenzione ordinaria e controllo del carico del sistema di alimentazione CC della stazione base delle telecomunicazioni

• Test delle prestazioni di ricerca e sviluppo di nuove apparecchiature elettriche da laboratorio per l'energia

• Verifica del carico simulato del sistema di accumulo solare off-grid

Casi applicativi del mondo reale

Caso 1: Stoccaggio di energia industriale da 800 V

Test della capacità di scarica della batteria Il nostro banco di carico CC portatile montato su rack da 6U è stato utilizzato da un integratore di sistemi di nuova energia per test di scarica continua a lungo termine su pacchi batteria agli ioni di litio da 800 V CC per progetti commerciali di stoccaggio dell'energia. Poiché il progetto richiedeva dati accurati sulla capacità reale prima della consegna in loco, l'unità compatta con montaggio su rack 6U è stata installata temporaneamente all'interno dell'armadio di prova del cliente. Gli ingegneri hanno eseguito cicli di scarica a pieno carico in più fasi, registrato curve di tensione-corrente stabili e verificato l'effettiva capacità utilizzabile dei moduli di accumulo di energia. Grazie all'interruzione di sicurezza integrata per sovratemperatura, il test è stato eseguito senza supervisione durante la notte

senza supervisione manuale. Tutti i dati registrati dei test sono stati esportati per generare report formali di accettazione FAT, aiutando l'integratore a individuare tempestivamente le celle della batteria con prestazioni inferiori ed evitare costosi errori di messa in servizio in loco.

Caso 2: armadio per data center Edge

Accettazione e messa in servizio della dissipazione termica Un appaltatore di ingegneria per data center di edge computing ha acquistato il nostro banco di carico CC portatile da 6U montato su rack per simulare l'assorbimento di potenza del server in tempo reale durante l'ispezione del sito pre-lancio. Invece di aspettare l'arrivo dei server veri e propri, i tecnici hanno inserito questa apparecchiatura di test da 6U direttamente nel rack server standard da 19 pollici. Applicando livelli di carico CC regolabili, hanno replicato diversi scenari di emissione di calore dell'hardware IT, convalidando completamente la sicurezza della distribuzione dell'alimentazione dell'armadio, le prestazioni della PDU, l'efficienza del flusso d'aria del corridoio caldo-freddo e la capacità di raffreddamento a livello di rack. Il design della maniglia di sollevamento portatile ha inoltre consentito al team di spostare l'unità di carico tra più rack di server per completare rapidamente tutto il lavoro di messa in servizio. Questa soluzione di pre-test ha eliminato i rischi nascosti legati all'alimentazione

prima della distribuzione ufficiale del server, risparmiando notevolmente sui costi di ritardo del progetto.
