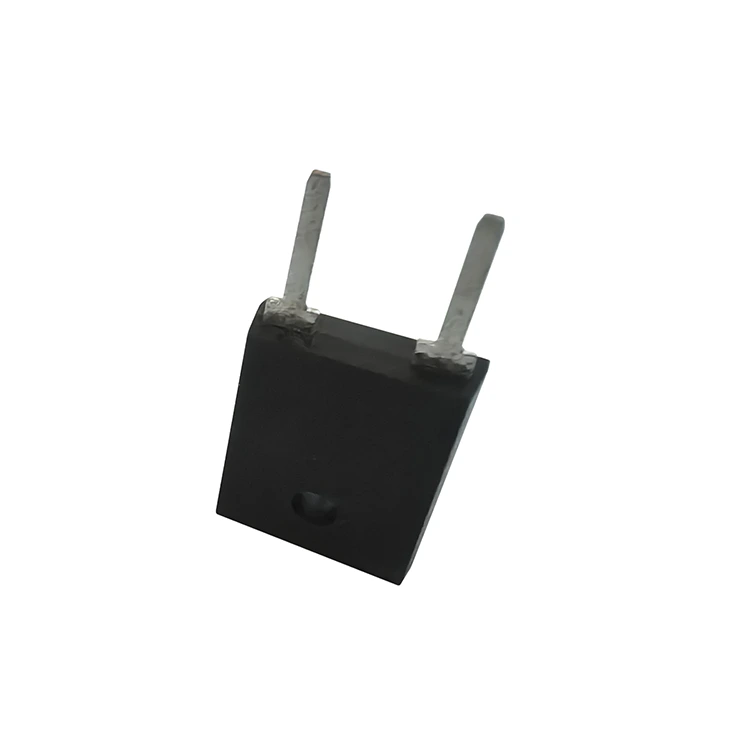

I resistori a film spesso TO220 e TO247 sono resistori di potenza in un pacchetto a semiconduttore (TO-220, TO-247). Si caratterizzano per poter essere installati direttamente su un dissipatore di calore, ottenendo densità di potenza ed efficienza di gestione termica estremamente elevate. I resistori nel pacchetto TO220 hanno tipicamente una potenza compresa tra 20 W e 50 W (con un dissipatore di calore appropriato), mentre quelli nel pacchetto TO247 possono raggiungere oltre 100 W, superando di gran lunga i resistori tradizionali dello stesso volume. Questi resistori hanno i componenti interni stampati con pasta resistiva a film spesso su un substrato ceramico, quindi collegati alla piastra base metallica attraverso uno strato termoisolante (solitamente ossido di alluminio o nitruro di alluminio) e infine incapsulati con resina epossidica per formare la forma TO, con spaziatura standard per i conduttori (TO220: 2,54 mm, TO247: 5,08 mm).
Dimensioni ridotte, elevata potenza, bassa resistenza termica (la resistenza termica di TO247 può essere fino a 1,5 ℃/W), elevata tensione di resistenza all'isolamento (solitamente 1500 V CA o superiore), nessuna induttanza (adatto per circuiti di commutazione ad alta frequenza), ampio intervallo di resistenza (da 0,01 Ω a 1 MΩ), precisione fino a ±1%. Grazie all'utilizzo di imballaggi standard per semiconduttori, è possibile utilizzare i dissipatori di calore e gli accessori di montaggio esistenti (come clip a molla, viti, rondelle isolanti). Occupa una piccola area sul circuito ed è adatto per la progettazione di potenza ad alta densità.
Assorbimento buffer (RCD Snubber) per alimentatori switching; Resistori di pilotaggio gate per IGBT o MOSFET (per pilotaggio ad alta potenza); Resistenze di precarica o di scarica attiva per comandi di motori di veicoli elettrici; Resistenze di frenatura per convertitori di frequenza (collegati in parallelo); Stadi di potenza per carichi elettronici; E qualsiasi situazione in cui è richiesta un'elevata dissipazione di potenza ma lo spazio è limitato.
1) Calcolare il consumo energetico effettivo e assicurarsi che non superi la capacità di dissipazione del calore della combinazione del pacchetto e del dissipatore di calore.
2) Durante l'installazione, applicare grasso siliconico conduttivo tra la piastra base metallica e il dissipatore di calore e applicare una pressione adeguata (coppia della vite 0,5 - 1 Nm).
3) Per applicazioni ad alta tensione (> 500 V), prestare attenzione alla distanza superficiale della spaziatura dei pin.
4) In condizioni di carico impulsivo, fare riferimento alla curva "Energia - Tempo impulso singolo" nella scheda tecnica del prodotto. I prodotti comuni includono D2TO20 di Vishay, serie LTO100, Ohmite, TT Electronics e CT domestici, ecc.
I resistori a film spesso TO220 e TO247 combinano il packaging dei semiconduttori e la tecnologia del film spesso, rappresentando un'innovazione significativa nel campo dei resistori di potenza. Sono particolarmente adatti alla tendenza alla miniaturizzazione delle moderne apparecchiature elettroniche di potenza. Inoltre,RST Elettricooffre anche altri tipi diResistori a film spesso. Non esitate a venire a chiedere informazioni o ad acquistarli!
