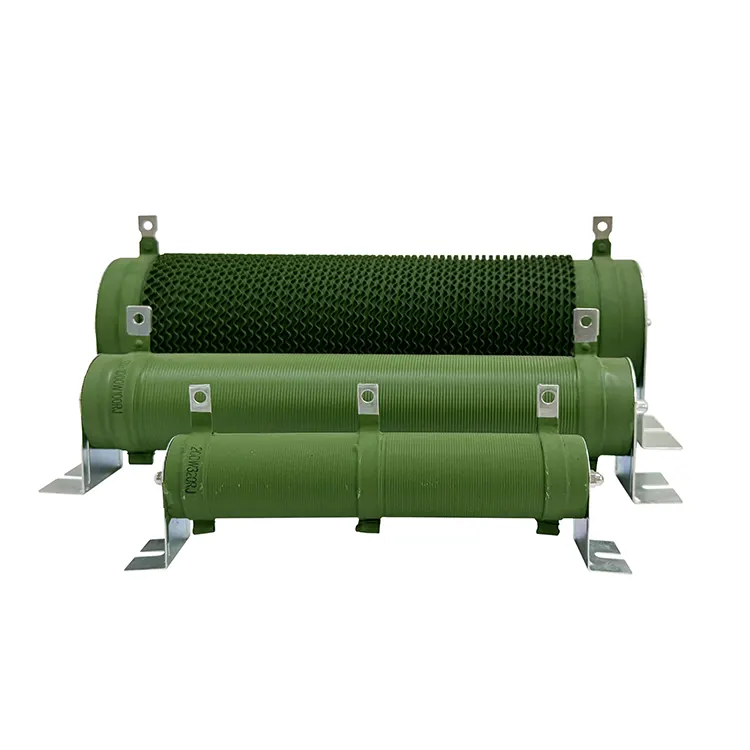

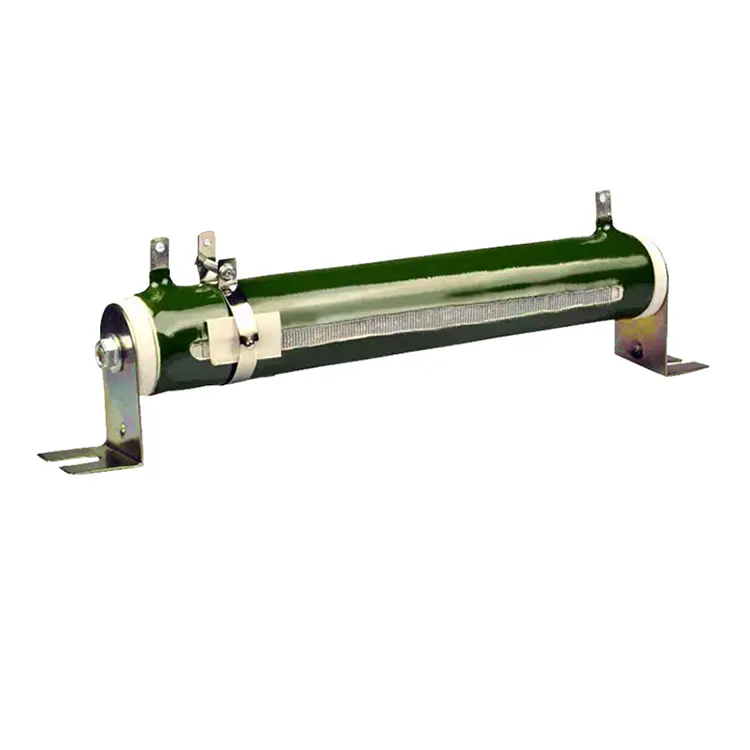

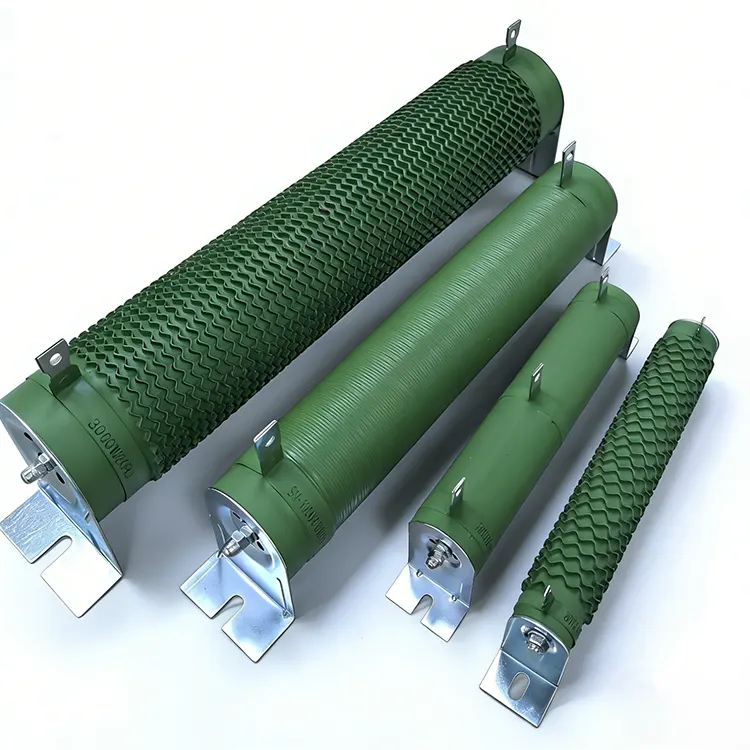

Il resistore tubolare a filo avvolto è un componente resistore ad alta potenza tradizionale ma ancora ampiamente utilizzato. La sua struttura prevede l'avvolgimento uniforme di fili resistivi in lega (come lega di rame-nichel, rame-manganese o nichel-cromo) su un tubo ceramico di elevata purezza (allumina o porcellana di talco), con le due estremità fatte uscire attraverso cappucci metallici o terminali a vite. La superficie è rivestita con uno strato di vernice isolante e ignifuga resistente alle alte temperature (resina silicica organica o resina epossidica). Questo design conferisce al resistore una resistenza al calore, resistenza meccanica e stabilità a lungo termine estremamente elevate. Il tubo in ceramica non serve solo da struttura, ma aiuta anche a dissipare il calore, poiché i materiali ceramici hanno una migliore conduttività termica rispetto alla plastica ordinaria e possono resistere a temperature fino a 300-500°C senza rammollirsi.
RST Elettricooffre vari tipi diResistenze di frenatura. Venite a consultare per l'acquisto!
L'intervallo di potenza va da pochi watt a diversi kilowatt (tipicamente da 20 W a 15 kW), mentre i valori di resistenza vanno da 0,1 Ω a diverse centinaia di kΩ. La precisione è tipicamente ±5% o ±10%, sebbene siano disponibili anche gradi ad alta precisione di ±1%. A causa della struttura avvolta, questi resistori presentano un'induttanza relativamente elevata e non sono quindi adatti per circuiti ad alta frequenza; tuttavia, sono ideali per applicazioni di alimentazione, frenatura, precarica, scarica e buffering che operano alle frequenze della linea elettrica o alle basse frequenze (<1 kHz). Il vantaggio principale dei resistori tubolari a filo avvolto è la loro robusta capacità di sovraccarico; possono resistere a picchi di corrente di breve durata fino a 10 volte la loro potenza nominale senza subire danni. Inoltre, il loro valore di resistenza presenta una variazione minima con la temperatura (con un coefficiente di temperatura tipico compreso tra ±50 e ±300 ppm/°C). Il rivestimento superficiale deve soddisfare lo standard di ritardo di fiamma UL94 V-0 e rimanere esente da screpolature o desquamazioni anche in condizioni di temperatura elevata.
Limite di sovratensione in ingresso per l'alimentazione elettrica di commutazione (alternativa al termistore NTC, ma la resistenza a filo avvolto è più resistente agli urti), circuito di precarica per il bus CC del convertitore di frequenza, resistenza di scarica per condensatore ad alta tensione, resistenza di shunt per saldatrice, resistenza di potenza in uscita (carico fittizio) per amplificatore di potenza audio, resistenza di frenatura per ascensore, ecc. Negli armadi di controllo industriali, la resistenza tubolare a filo avvolto viene spesso utilizzata come elemento riscaldante nei riscaldatori di deumidificazione.
1) Potenza: calcolare I²R in base alla corrente a regime nel circuito e lasciare un margine di almeno il 50%;
2) Resistenza: determinare in base alla legge di Ohm e alla caduta di tensione target;
3) Tensione nominale: la distanza superficiale tra i supporti metallici su entrambe le estremità del tubo ceramico deve soddisfare gli standard di sicurezza (come i requisiti UL, CE);
4) Metodo di installazione: può essere installato orizzontalmente o verticalmente, ma garantire una buona ventilazione circostante per evitare l'accumulo di calore.
