Resistore a piastra metallica non induttivo

Quali vantaggi presenta nei circuiti ad alta frequenza?

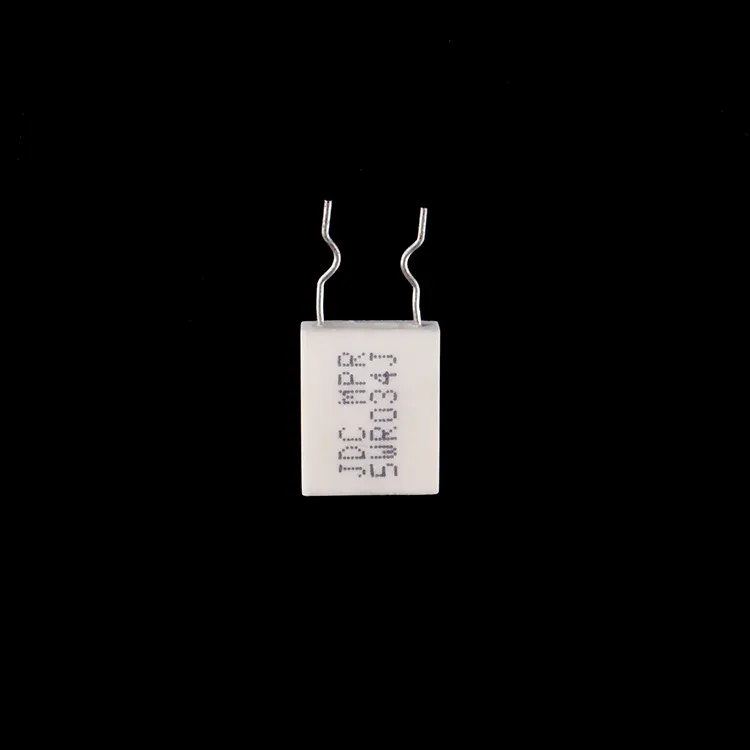

Il resistore a piastra metallica non induttivo di RST Electric risponde a un'esigenza critica nell'elettronica di potenza moderna: il requisito di resistori a bassa induttanza e con elevata capacità di impulso che non introducano sfasamenti o picchi di tensione nei circuiti a commutazione rapida. A differenza dei tradizionali resistori a filo avvolto che possiedono intrinsecamente un'induttanza significativa grazie al loro elemento a spirale, questo resistore a bassa induttanza impiega un elemento planare in piastra metallica che riduce al minimo i campi magnetici e l'induttanza parassita, rendendolo ideale per circuiti snubber, rilevamento di corrente negli alimentatori a commutazione e reti di uscita in amplificatori ad alta frequenza.

Come si possono produrre resistori con prestazioni stabili?

La costruzione di questo resistore a piastra metallica enfatizza sia le prestazioni elettriche che l'affidabilità meccanica. L'elemento resistivo è costituito da una piastra in lega metallica incisa o stampata con precisione, scelta per il suo basso coefficiente di temperatura e le eccellenti caratteristiche di gestione degli impulsi. Questo elemento è incapsulato in un riempitivo di silice inorganica e alloggiato in un involucro ceramico ignifugo, garantendo conduttività termica, isolamento elettrico e protezione dallo stress ambientale. La serie MPR offre due configurazioni di base: unità a elemento singolo (2 W, 3 W, 5 W, 10 W) per applicazioni standard e unità combinate multi-elemento (2+2, 3+3, 5+5, 7+7) che integrano due resistori abbinati in un unico pacchetto, risparmiando spazio sulla scheda e garantendo un tracciamento termico coerente per i circuiti push-pull o di rilevamento differenziale.

Come è possibile garantire il rispetto degli standard industriali?

Le prestazioni elettriche sono convalidate attraverso test rigorosi. Il test di sovraccarico viene condotto a 2,5 volte la potenza nominale per 5 secondi (inferiore a quello a filo avvolto a causa della struttura planare, che riflette l'uso previsto nel rilevamento a stato stazionario piuttosto che nella frenatura ad alta energia). Il coefficiente di temperatura viene mantenuto a ≤ ±250 ppm/°C, garantendo letture stabili in tutte le condizioni operative. I test di resistenza alla tensione nominale per 1000 ore confermano l'affidabilità a lungo termine. In qualità di produttore affidabile di resistori a piastra metallica non induttivi in ​​Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori di potenza con una produzione di precisione per fornire componenti che forniscono prestazioni precise e a bassa distorsione in applicazioni ad alta frequenza e a potenza pulsata.

Specifica tecnica

Dati dei test delle prestazioni

Vantaggi del prodotto

1.Costruzione non induttiva – L'elemento planare in piastra metallica riduce al minimo l'induttanza parassita, consentendo l'uso in circuiti ad alta frequenza (ad esempio, alimentatori a commutazione, amplificatori RF) senza introdurre sfasamenti o sovraelongazioni di tensione.

2. Capacità di resistenza ultra-bassa – Disponibile da 0,01 Ω, che rende il resistore a piastra metallica non induttivo ideale per il rilevamento di corrente elevata, applicazioni di shunt e distribuzione di potenza a bassa resistenza ohmica.

3. Coefficiente di bassa temperatura: ≤ ±250 ppm/°C garantisce valori di resistenza stabili nell'intero intervallo di temperature operative per una misurazione accurata della corrente.

4. Custodia in ceramica ignifuga: incapsulata in un riempitivo di silice inorganica all'interno di una custodia in ceramica per un'eccellente dissipazione del calore e isolamento elettrico.

5.Pacchetti combinati a doppio elemento: le esclusive configurazioni 2+2, 3+3, 5+5 e 7+7 offrono due resistori abbinati in un unico alloggiamento, risparmiando spazio sul PCB e garantendo il tracciamento termico per il rilevamento differenziale o i circuiti push-pull.

6. Capacità di impulso elevato: progettato per resistere a una potenza nominale di 2,5 volte per 5 secondi, adatto per applicazioni di limitazione della corrente di spunto e di smorzamento.

7. Tolleranze di precisione: disponibili da ±1% a ±10% per soddisfare i requisiti di circuito stretto.

8. Pacchetto compatto: il profilo basso (altezza 5 mm) e l'ingombro ridotto consentono layout PCB ad alta densità.

9. Robusta resistenza del cavo: il test di trazione 10N garantisce un montaggio affidabile del foro passante e l'integrità del giunto di saldatura.

10. Formatura personalizzabile: formatura dei conduttori e dimensioni personalizzate disponibili per adattarsi a layout PCB specifici o processi di assemblaggio.

Applicazioni del prodotto

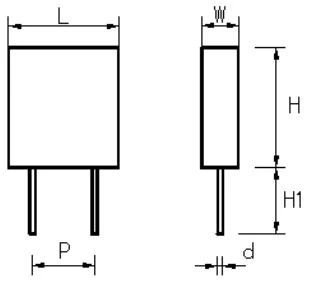

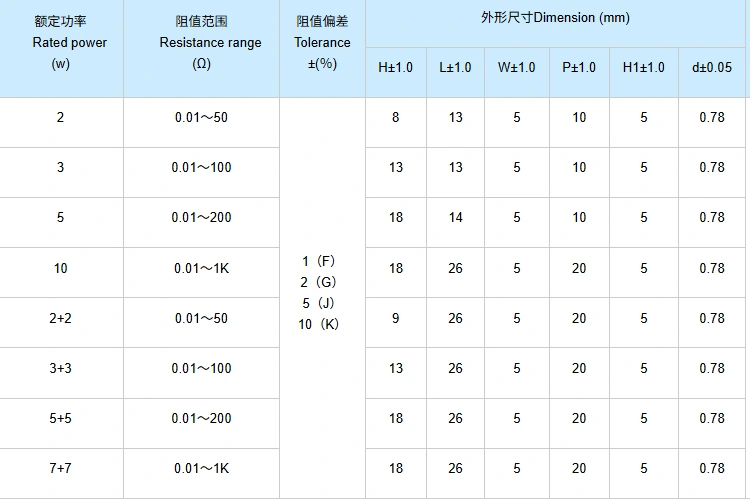

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore a piastra metallica non induttivo:

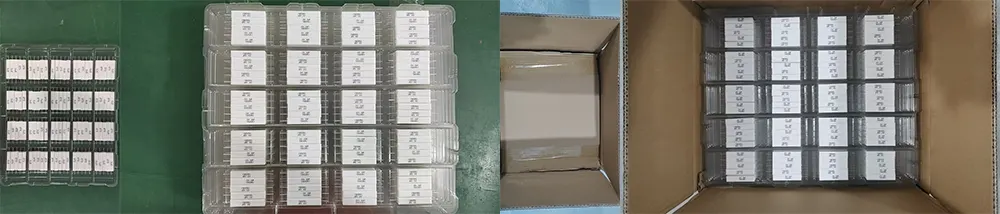

● Imballaggio sfuso: i resistori sono confezionati in blister, quindi collocati in cartoni ondulati per evitare piegature del cavo e danni alla ceramica.

● Protezione dei cavi: i cavi vengono tenuti dritti con cappucci terminali in schiuma o nastro adesivo.

● Confezione di coppie abbinate: le confezioni combinate sono confezionate singolarmente per evitare di mescolare coppie non abbinate.

● Documentazione: liste di imballaggio e certificati di ispezione inclusi in ogni spedizione.

● Opzioni di trasporto: corriere espresso (DHL/FedEx/UPS) per piccole quantità, trasporto aereo per volumi medi, trasporto marittimo per ordini all'ingrosso.

Tutte le unità sono sottoposte a test elettrici al 100% e ispezione visiva prima dell'imballaggio per garantire che soddisfino i valori di resistenza e gli standard estetici specificati.

Perché scegliere RST Elettrico?

Quando la bassa induttanza e le prestazioni ad alta frequenza contano, RST Electric offre.

Fabbrica diretta, specialisti della lamiera

● Siamo un produttore certificato con sede in Cina, specializzato nella produzione di resistori a piastra metallica non induttivi da oltre 10 anni.

● Controllo interno completo su stampaggio/incisione, incapsulamento e test degli elementi, garantendo una qualità costante.

● Prezzi diretti dal produttore per ogni resistore MPR, con struttura dei costi trasparente e senza intermediari.

Produzione professionale e garanzia di qualità

● Stabilimenti certificati ISO 9001 con linee di produzione dedicate per resistori di potenza a bassa induttanza.

● Test elettrici al 100% (resistenza, dielettrico, isolamento) eseguiti su ogni unità.

● Test a campione conformi alla norma IEC 60115, inclusi cicli di temperatura, resistenza e calore umido.

● Team di ingegneri esperti specializzati nel rilevamento di corrente e nelle applicazioni ad alta frequenza.

Esperienza globale, fornitore affidabile

● Fornitore comprovato di produttori di alimentatori, aziende di azionamento di motori e produttori di elettronica automobilistica in tutto il mondo.

● Esperienza comprovata nell'esportazione in oltre 40 paesi, tra cui Germania, Stati Uniti, Giappone, Corea del Sud, Brasile e India.

● Approfondita competenza in applicazioni che richiedono induttanza ultrabassa e rilevamento di corrente di precisione.

Personalizzazione infinita

● Potenze nominali: da 2 W a 10 W singolo; configurazioni combinate fino a 7W+7W.

● Valori di resistenza: da 0,01Ω a 1kΩ (valori speciali disponibili).

● Tolleranze: ±1%, ±2%, ±5%, ±10% (tolleranze personalizzate fino a ±0,5% disponibili).

● TCR: ≤ ±250 ppm/°C (TCR inferiore disponibile per requisiti di precisione).

● Formatura del cavo: Dritto / Tagliato e formato / Distanziato / Personalizzato.

● Pacchetti combinati: coppie abbinate per il rilevamento differenziale.

● Dimensioni personalizzate: disponibili per layout PCB speciali.

Consegna affidabile e supporto a vita

● Tempi di consegna standard: 7-10 giorni per le valutazioni standard; 10-15 giorni per la personalizzazione del prodotto.

● Documentazione completa: rapporti di prova, certificazioni dei materiali, dichiarazioni RoHS/CE.

● Garanzia di 12 mesi con risoluzione dei problemi da remoto e spedizione di pezzi di ricambio.

● Supporto tecnico disponibile per l'integrazione in alimentatori, azionamenti e circuiti ad alta frequenza.
