Produttore cinese di resistori con alloggiamento in alluminio

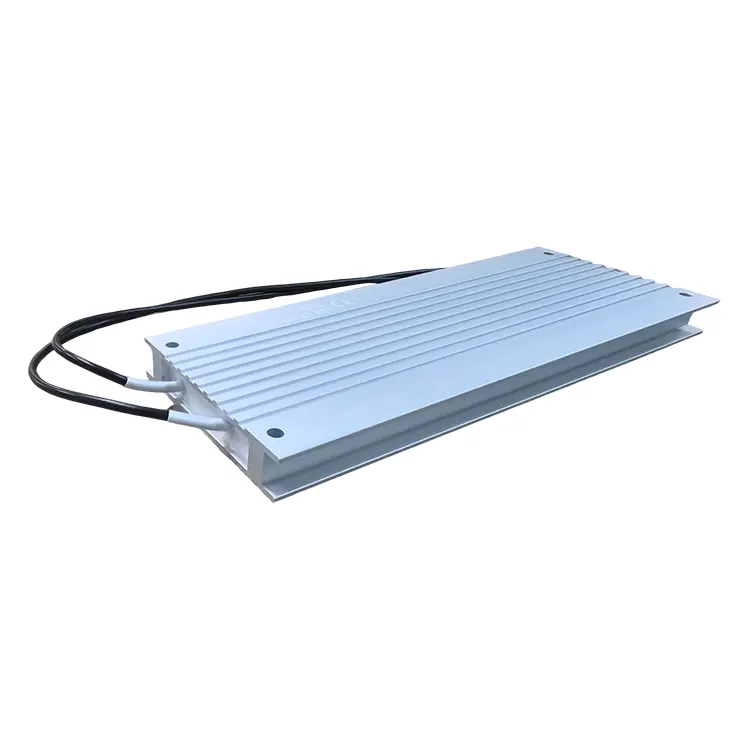

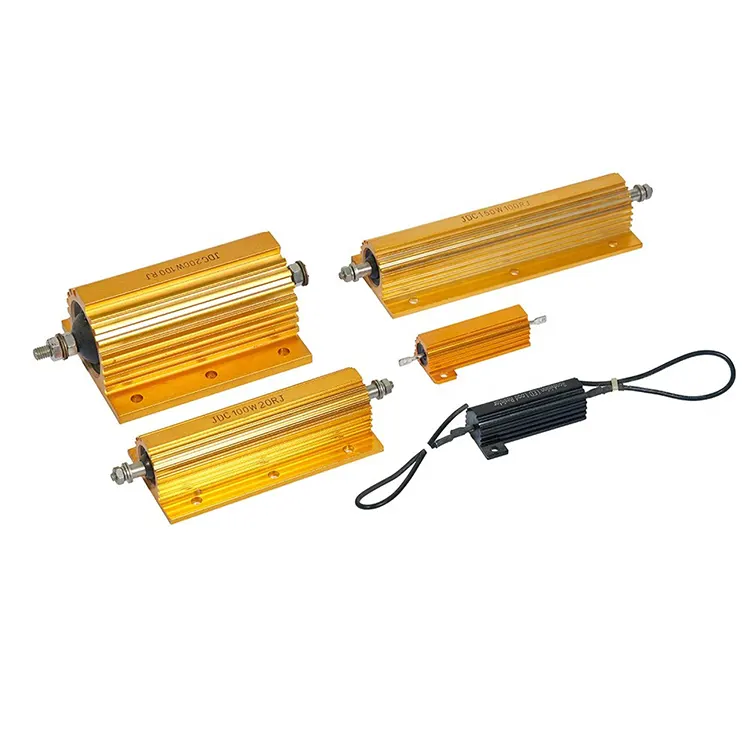

Il resistore con alloggiamento in alluminio è costruito inserendo il nucleo del resistore (tipicamente un resistore a filo avvolto o un resistore a film spesso) in un alloggiamento in lega di alluminio, riempiendolo e fissandolo con materiali isolanti termoconduttori (come sabbia di quarzo o gel siliconico termoconduttivo), quindi sigillandolo con resina epossidica o gomma siliconica. L'alloggiamento in lega di alluminio non solo fornisce protezione meccanica ma funge anche da dissipatore di calore. Può essere fissato al grande dissipatore di calore o all'involucro dell'apparecchiatura attraverso la superficie di montaggio, riducendo significativamente la resistenza termica. Questa struttura consente al resistore con guscio in alluminio di ottenere un'ampia dissipazione di potenza in un volume ridotto ed è uno dei resistori di potenza più comunemente utilizzati nelle attuali apparecchiature elettroniche industriali come servoazionamenti, convertitori di frequenza, alimentatori, robot e stazioni di ricarica.

Quali sono i vantaggi del resistore con alloggiamento in alluminio?

Ha dimensioni ridotte, elevata densità di potenza (ad esempio, la dimensione di un resistore con custodia in alluminio da 60 W è di circa 80×40×20 mm), elevata efficienza di dissipazione del calore (resistenza termica < 5 ℃/W), buone prestazioni di isolamento (con una tensione di tenuta fino a 2000 V CA), buona stabilità del valore di resistenza e forte resistenza agli urti e agli urti. La potenza nominale varia da 50 W a 2000 W (richiede condizioni di raffreddamento adeguate). Sono disponibili anche modelli non induttivi (che utilizzano la tecnologia ad avvolgimento parallelo a doppio filo o a film spesso), adatti per circuiti ad alta frequenza o a commutazione rapida. La superficie dell'alloggiamento in alluminio è solitamente trattata con anodizzazione, che è esteticamente gradevole e resistente alla corrosione. I cavi utilizzano fili in silicone ad alta temperatura o connettori rapidi (come clip, viti M4). La precisione della resistenza può raggiungere ±2% o ±5% e la deriva della temperatura è pari a ±100 ppm/℃.

Principali applicazioni

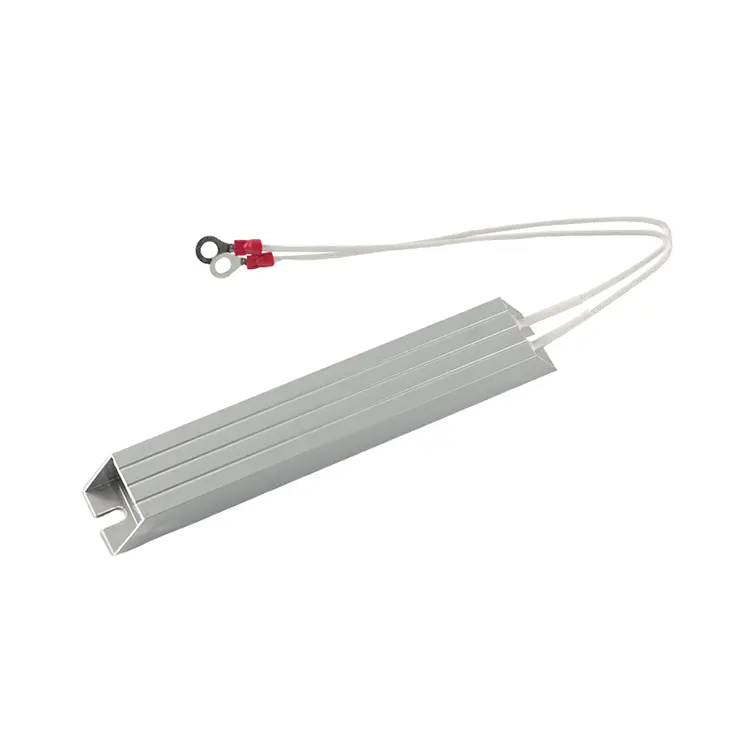

1) Resistenza di frenatura del convertitore di frequenza: installare la resistenza in guscio di alluminio direttamente all'interno o sul radiatore laterale del convertitore di frequenza per risparmiare spazio all'interno dell'armadio;

2) Resistore di dissipazione dell'energia del servomotore: utilizzato per l'opzione di frenatura integrata del driver;

3) Carico fittizio per il test dell'alimentatore: soprattutto per il test di invecchiamento degli alimentatori a commutazione, utilizzare il resistore a guscio di alluminio in combinazione con una ventola di raffreddamento;

4) Circuito di precarica nell'elettronica automobilistica (precarica del circuito principale della batteria del veicolo elettrico);

5) Resistenza di limitazione della corrente negli armadi di controllo dell'ascensore.

Quando si seleziona il modello, oltre al valore di resistenza convenzionale e ai parametri di potenza, il fattore più cruciale è la condizione di raffreddamento: la potenza nominale del resistore con alloggiamento in alluminio viene determinata a condizione che la temperatura dell'involucro sia ≤ 25℃. Se viene installato in un ambiente senza dissipatore di calore o raffreddamento ad aria, la potenza effettiva consentita è solo dal 20% al 30% del valore nominale. Pertanto, gli utenti devono utilizzare il prodotto a un livello di potenza ridotto in base all'effettiva situazione di raffreddamento. Inoltre, la superficie di installazione deve essere rivestita con silicone termoconduttivo e fissata con viti (coppia consigliata 0,5 - 1 Nm). Se è necessario utilizzare più resistori con guscio in alluminio in parallelo, è necessario garantire che i valori di resistenza di ciascun resistore siano coerenti e che la ventilazione sia uniforme. Una causa comune di guasto dei resistori a guscio di alluminio è l'invecchiamento del materiale di riempimento, che porta a una diminuzione dell'isolamento o alla rottura dei fili dell'avvolgimento interno. I prodotti di alta qualità devono essere sottoposti a un test di bias ad alta temperatura e alta umidità (come 85 ℃/85% RH, 1000 ore).

Inoltre,RST Elettricooffre anche vari tipi diResistenze di frenatura. Non esitate a venire a chiedere informazioni o ad acquistarli!
