Resistore radiale in cemento

Cosa distingue il resistore radiale in cemento nelle applicazioni compatte ad alta potenza?

Il resistore radiale in cemento di RST Electric colma il divario tra i resistori di potenza montati su PCB e le unità più grandi montate su telaio, offrendo una soluzione compatta ma termicamente efficiente per applicazioni che richiedono un'elevata dissipazione di potenza in spazi ristretti. A differenza dei resistori assiali o radiali standard che si affidano esclusivamente alle tracce del PCB e all'aria ambiente per il raffreddamento, questo resistore per montaggio su telaio incorpora robuste staffe metalliche che consentono il collegamento diretto a un dissipatore di calore o al telaio di un'apparecchiatura metallica, migliorando notevolmente il trasferimento di calore e consentendo un funzionamento prolungato ad alta potenza.

Come è costruito il resistore in cemento ad alta potenza per l'affidabilità termica e meccanica?

La costruzione di questo resistore in cemento ad alta potenza dà priorità alla conduttività termica e alla stabilità meccanica. L'elemento resistivo, disponibile nella configurazione a filo avvolto per applicazioni a bassa resistenza e ad alto impulso (fino a 0,1 Ω) o in film metallico per requisiti di basso rumore e alta resistenza (fino a 100 kΩ), è incapsulato in un riempitivo di silice inorganica e alloggiato in un involucro ceramico ignifugo. L'esclusivo design SQHG presenta sia cavi radiali per il collegamento elettrico che staffe di montaggio integrate con fori preforati (tipicamente diametro 4,0 mm) per il fissaggio con viti o bulloni. Questo doppio metodo di connessione garantisce sia l'integrità elettrica che la sicurezza meccanica, anche in ambienti ad alte vibrazioni. L'orientamento del contenitore è orizzontale, con l'asse lungo del resistore parallelo alla superficie di montaggio, riducendo al minimo l'altezza del profilo e massimizzando l'area di contatto per il trasferimento di calore.

Quali test rigorosi confermano la durabilità del resistore negli ambienti industriali?

Ogni unità è sottoposta a rigorosi controlli di qualità. Il test di saldabilità garantisce una copertura >90% a una temperatura di 260±5°C per 2 secondi. La tenuta dielettrica è verificata a 500 V CA per 5 secondi senza guasti. Il coefficiente di temperatura è mantenuto a ≤ ±250 ppm/°C. Il ciclo di temperatura da -55°C a +200°C conferma l'integrità strutturale, mentre i test di resistenza alla tensione nominale per 1000 ore convalidano l'affidabilità a lungo termine. I test di sovraccarico a 10 volte la potenza nominale (filo avvolto) o 5 volte la potenza nominale (pellicola metallica) confermano la capacità di impulso. In qualità di produttore di fiducia di resistori radiali in cemento in Cina, RST Electric combina oltre 10 anni di esperienza nei resistori di potenza con una produzione di precisione per fornire componenti che forniscono una solida gestione termica nelle apparecchiature industriali e commerciali.

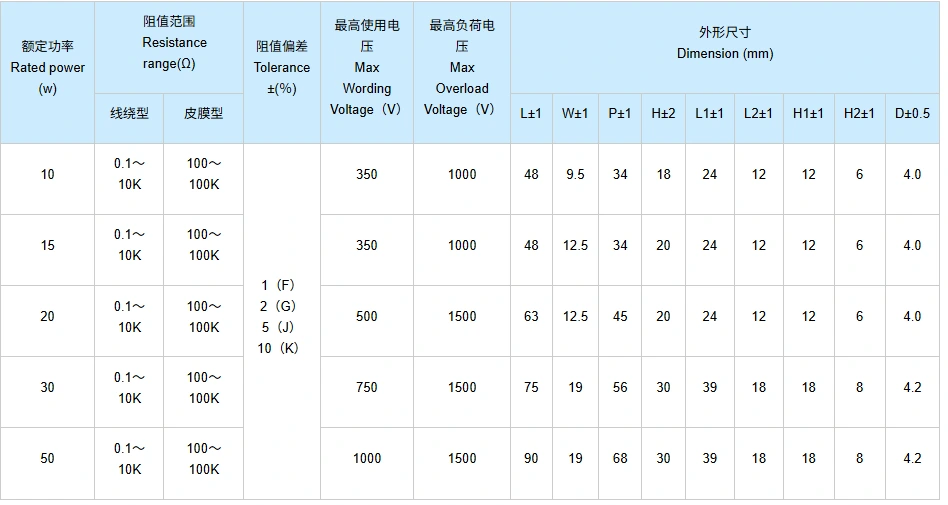

Specifica tecnica

Quali sono i vantaggi di questo prodotto?

1.Staffe di montaggio integrate: le staffe metalliche integrate con fori preforati (4,0–4,2 mm) consentono un fissaggio sicuro al telaio o ai dissipatori di calore, massimizzando il trasferimento termico.

2.Elevata densità di potenza: fino a 50 W in un contenitore rettangolare compatto, ideale per applicazioni in cui lo spazio sulla scheda è limitato ma i requisiti di dissipazione di potenza sono elevati.

3.Doppia terminazione elettrica e meccanica: i conduttori radiali forniscono collegamenti di saldatura mentre le staffe forniscono supporto meccanico, riducendo lo stress sui giunti di saldatura del PCB.

4.Coefficiente di temperatura migliorato: ≤ ±250 ppm/°C garantisce valori di resistenza stabili nell'intero intervallo di temperature operative.

5. Custodia in ceramica ignifuga: incapsulata in un riempitivo di silice inorganica all'interno di una custodia in ceramica per un'eccellente dissipazione del calore, isolamento elettrico e protezione meccanica.

6.Ampio intervallo di resistenza: versione a filo avvolto fino a 0,1 Ω per rilevamento di corrente elevata; versione a film metallico fino a 100kΩ per divisione di tensione.

7.Funzionamento ad alta temperatura – Funzionamento continuo fino a +200°C di temperatura dell'involucro con declassamento lineare.

8. Tolleranze di precisione: disponibili da ±1% a ±10% per soddisfare i requisiti di circuiti stretti o progetti sensibili ai costi.

9. Costruzione robusta: resiste alle vibrazioni (50 m/s²) e ai cicli di temperatura (da -55°C a +200°C) senza degrado delle prestazioni.

10. Convalida completa della qualità: test al 100% di saldabilità, rigidità dielettrica e resistenza secondo gli standard IEC 60115.

Applicazioni del prodotto

Disegno e dimensioni

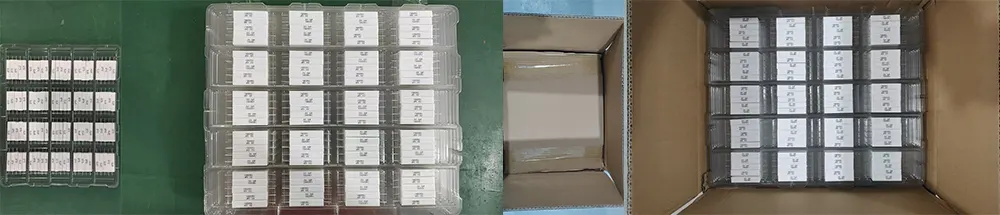

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore radiale in cemento:

Attribuiamo grande importanza alla sicurezza del trasporto di ciascun resistore ceramico. Prima della consegna, forniremo soluzioni di imballaggio personalizzate in base alle dimensioni dell'ordine per garantire l'integrità dei prodotti durante tutto il processo.

Per gli ordini regolari viene adottato un processo di imballaggio indipendente: ogni resistenza viene prima completamente ricoperta con pellicola di isolamento elettrico statico, e poi collocata in una scatola indipendente per fornire un'adeguata protezione al corpo ceramico e alla struttura di supporto. Per gli acquisti su larga scala, viene utilizzato cartone ondulato per l'imballaggio dell'intera scatola, con divisori in schiuma all'interno per prevenire efficacemente la flessione dei perni e supportare la deformazione, garantendo la precisione dell'installazione.

Per le parti chiave come perni e supporti, riempiremo inoltre i cuscinetti in schiuma come rinforzo per garantire che rimangano dritti durante il trasporto e non influenzino la successiva installazione. Ogni spedizione di merci è accompagnata da una bolla di accompagnamento e da un certificato di ispezione, facilitando la rapida accettazione e archiviazione da parte dei clienti.

Il metodo di consegna è flessibile e può essere adattato alla scala di acquisto: piccoli lotti possono scegliere servizi di consegna espressa internazionale come DHL/FedEx/UPS; i lotti di medie dimensioni sono adatti al trasporto aereo; gli ordini su larga scala vengono trasportati via mare, bilanciando costi e tempestività.

Prima di imballare tutti i resistori ceramici, vengono condotti test elettrici al 100% e ispezioni estetiche per garantire che gli indicatori principali come i valori di resistenza siano accuratamente soddisfatti e che l'aspetto del prodotto sia rigorosamente controllato per conformarsi agli standard personalizzati, garantendo che i prodotti consegnati soddisfino pienamente i requisiti di utilizzo e conformità.
