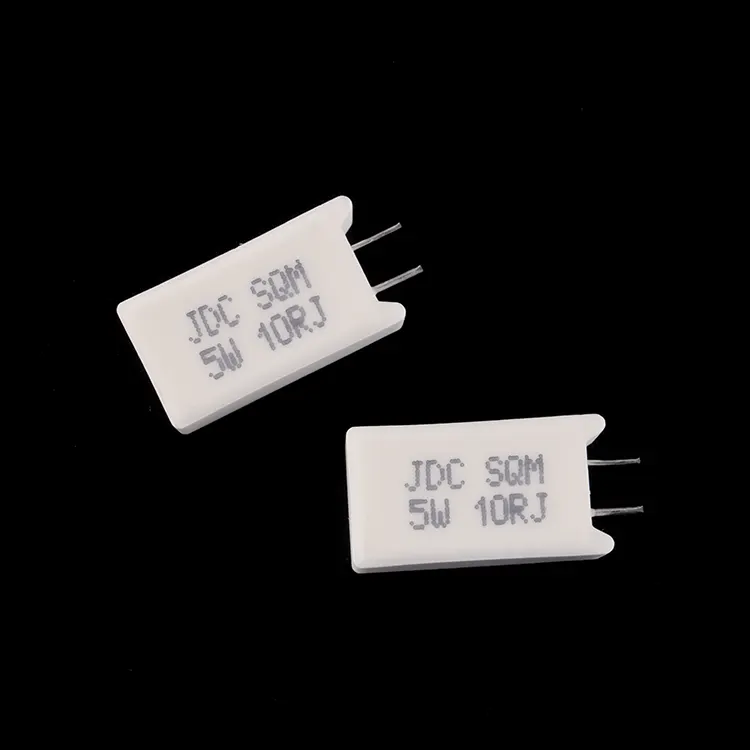

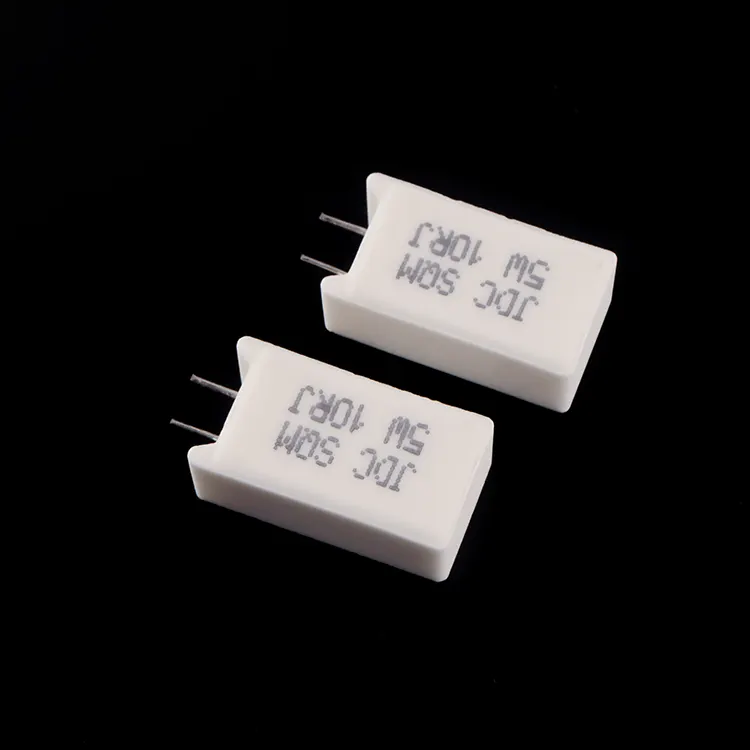

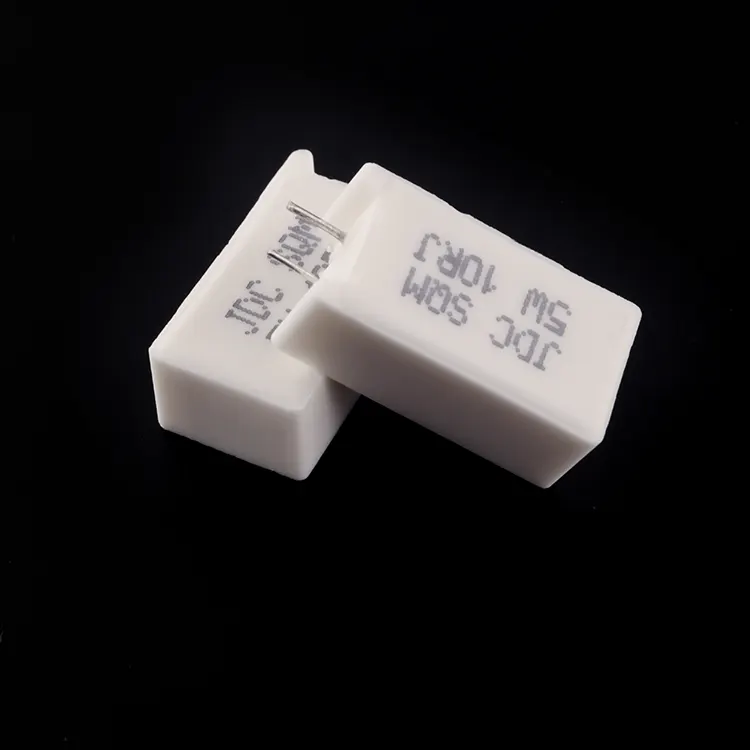

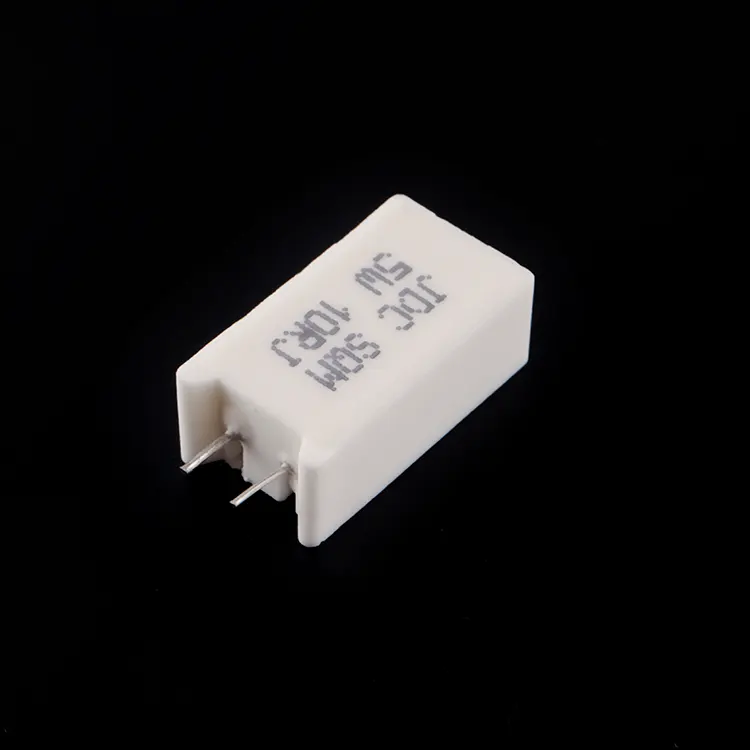

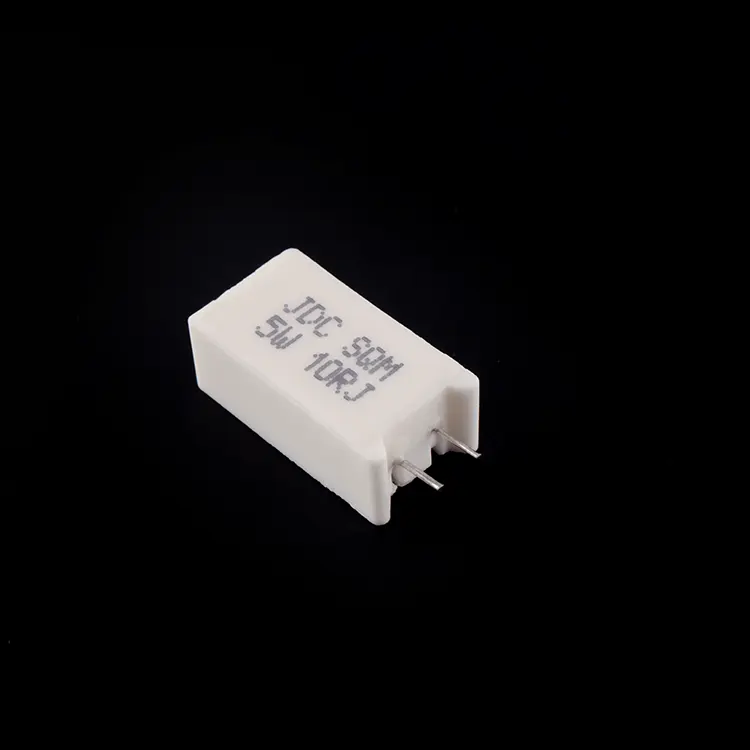

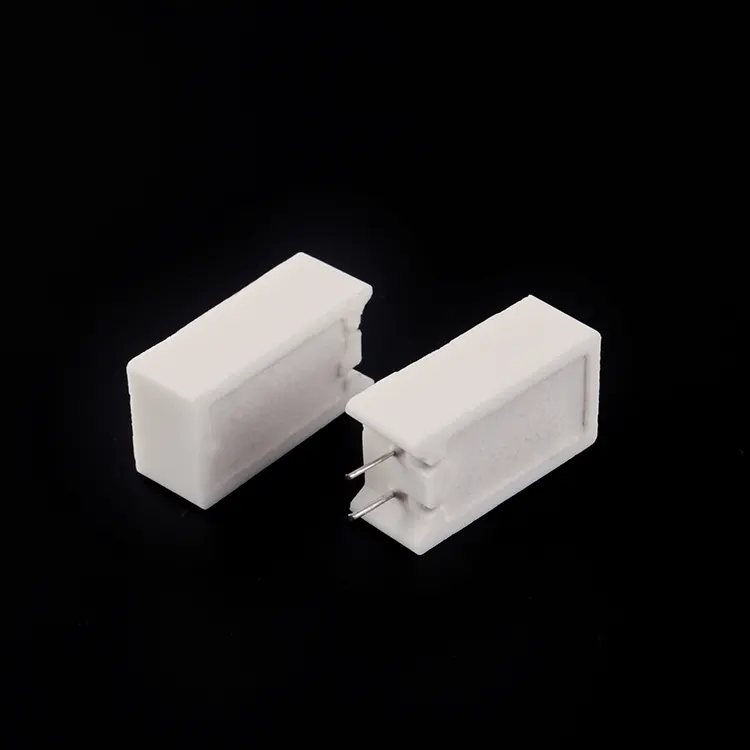

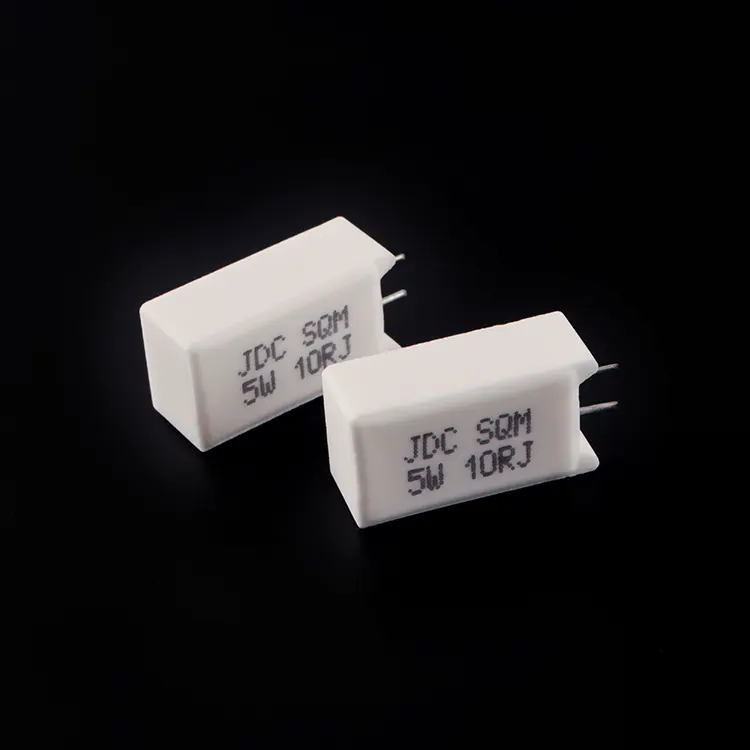

Resistore verticale a filo avvolto in ceramica

Vantaggio progettuale

Il resistore verticale a filo avvolto in ceramica di RST Electric affronta una sfida comune nella progettazione elettronica moderna: fornire un'elevata dissipazione di potenza all'interno di uno spazio ristretto sulla scheda. A differenza dei resistori con conduttori assiali orizzontali che consumano una significativa area lineare della scheda, questo resistore radiale si monta verticalmente, con i conduttori che escono da un'estremità del corpo rettangolare in ceramica, consentendogli di stare in posizione verticale. Questo orientamento riduce l'ingombro del PCB del 50-70% rispetto ai componenti equivalenti con conduttori assiali, rendendolo ideale per alimentatori ad alta densità, azionamenti di motori ed elettronica di consumo.

Costruzione, gestione termica e configurazioni

La costruzione di questo resistore con involucro in ceramica dà priorità alla gestione termica e alla robustezza meccanica. L'elemento resistivo, disponibile con struttura a filo avvolto per elevata capacità di impulso (fino a 0,1 Ω) o film metallico per basso rumore ed alta resistenza (fino a 100 kΩ), è incapsulato in un riempitivo di silice inorganica e alloggiato in un involucro ceramico ignifugo. L'orientamento verticale favorisce naturalmente il raffreddamento convettivo, mentre i conduttori radiali forniscono un montaggio sicuro a foro passante con un'eccellente resistenza del giunto di saldatura. La serie SQM comprende contenitori verticali standard nonché due configurazioni speciali: WS (corpo largo sottile) e WB (spaziatura dei conduttori estesa corpo largo), offrendo flessibilità di progettazione per diversi modelli di fori di montaggio e requisiti di separazione della tensione.

Convalida della qualità e competenza nella produzione

Ogni unità viene sottoposta a una convalida completa. Il test di saldabilità garantisce una copertura >90% a 260±5°C per 2 secondi. La tenuta dielettrica è verificata a 500 V CA per 5 secondi senza guasti. Il coefficiente di temperatura viene mantenuto a ≤ ±250 ppm/°C (migliore degli equivalenti orizzontali standard). Il ciclo di temperatura da -55°C a +200°C conferma l'integrità strutturale, mentre i test di resistenza alla tensione nominale per 1000 ore convalidano l'affidabilità a lungo termine. I test di sovraccarico a 10 volte la potenza nominale (filo avvolto) o 5 volte la potenza nominale (pellicola metallica) confermano la capacità di impulso. In qualità di produttore di fiducia di resistori ceramici verticali in Cina, RST Electric combina oltre 10 anni di esperienza nei resistori di potenza con una produzione di precisione per fornire componenti che ottimizzano lo spazio sulla scheda senza compromettere le prestazioni.

Specifica tecnica

Caratteristiche del prodotto del resistore a filo avvolto in ceramica verticale

1. Orientamento verticale salvaspazio: il design del conduttore radiale consente il montaggio verticale, riducendo l'ingombro del PCB del 50-70% rispetto alle alternative con conduttore assiale.

2. Tecnologia a doppio elemento: opzione filo avvolto per bassa resistenza (0,1 Ω) e capacità di impulso elevato; opzione film metallico per basso rumore e alta resistenza (100 kΩ).

3. Coefficiente di temperatura migliorato: ≤ ±250 ppm/°C fornisce una migliore stabilità nell'intervallo di temperature operative rispetto ai resistori ceramici standard.

4. Custodia in ceramica ignifuga: incapsulata in un riempitivo di silice inorganica all'interno di una custodia in ceramica per un'eccellente dissipazione del calore, isolamento elettrico e protezione meccanica.

5. Stili di corpo multipli: configurazioni standard verticale (SQM), corpo largo sottile (WS) e corpo largo con spaziatura estesa dei cavi (WB) per flessibilità di progettazione.

6.Funzionamento ad alta temperatura – Funzionamento continuo fino a +200°C di temperatura superficiale con declassamento lineare per un utilizzo sicuro.

7. Tolleranze di precisione: disponibili da ±1% a ±10% per soddisfare i requisiti di circuiti stretti o progetti sensibili ai costi.

8. Robusta resistenza del cavo: il test di trazione 10N garantisce un montaggio affidabile a foro passante e resistenza alle vibrazioni.

9. Spaziatura standardizzata dei conduttori: il passo uniforme (5 mm, 7,5 mm, 8 mm, 10 mm, 12,5 mm) si adatta ai layout PCB comuni e alle apparecchiature di inserimento automatico.

Applicazioni del prodotto

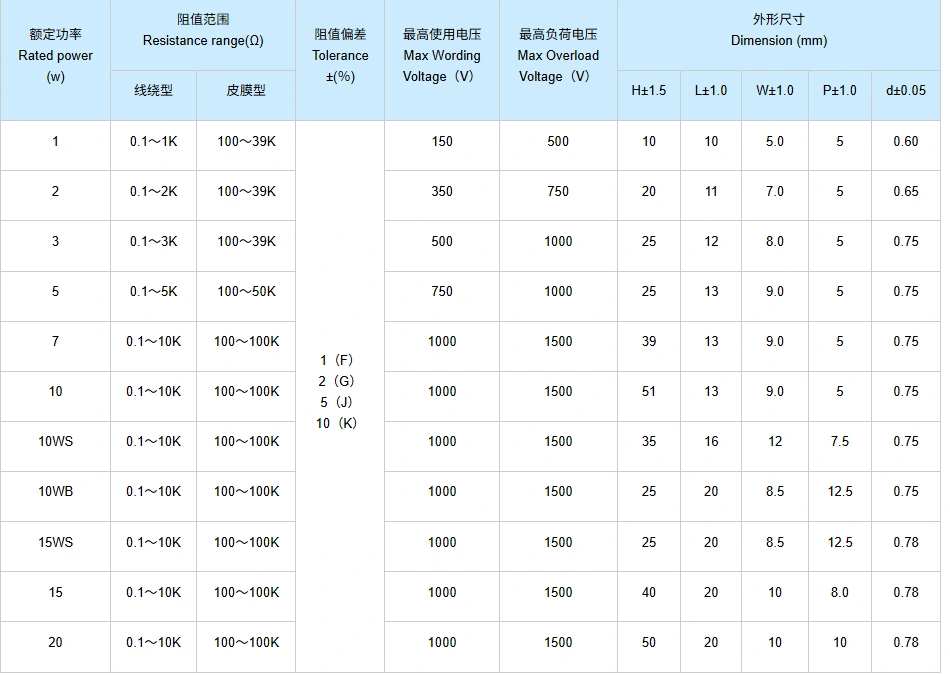

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore verticale a filo avvolto in ceramica:

● Imballaggio sfuso: i resistori sono imballati in sacchetti di plastica antistatici con imbottitura in schiuma, quindi collocati in cartoni ondulati per evitare la piegatura del piombo e danni alla ceramica.

● Protezione dei conduttori: i conduttori radiali sono mantenuti diritti e protetti con cappucci terminali in schiuma.

● Documentazione: liste di imballaggio e certificati di ispezione inclusi in ogni spedizione.

● Opzioni di trasporto: corriere espresso (DHL/FedEx/UPS) per piccole quantità, trasporto aereo per volumi medi, trasporto marittimo per ordini all'ingrosso.

Tutte le unità sono sottoposte a test elettrici al 100% e ispezione visiva prima dell'imballaggio per garantire che soddisfino i valori di resistenza e gli standard estetici specificati.

Per quanto riguarda noi

RST Electric è un produttore legalmente certificato in Cina, specializzato nella produzione di resistori a filo avvolto in ceramica verticale. Ci concentriamo sulla risoluzione del problema principale rappresentato dallo spazio limitato sul PCB nella progettazione elettronica moderna e ci impegniamo a fornire ai clienti globali soluzioni di resistenza ad alte prestazioni e salvaspazio. Siamo un produttore professionale di resistori verticali nel settore.

Durante l'intero processo produttivo raggiungiamo l'autocontrollo dell'intero processo. Dall'avvolgimento dei componenti a filo avvolto, alla deposizione del film metallico, all'imballaggio e all'ispezione finale, tutto viene completato dal nostro team interno. Questo modello di autogestione dell'intero processo garantisce la stabilità della qualità del prodotto ed elimina le irregolarità di qualità causate dall'esternalizzazione delle singole fasi. Aderiamo al modello di fornitura diretta in fabbrica, con una struttura dei costi trasparente e senza collegamenti intermedi, consentendo ai clienti di acquistare resistori di alta qualità a prezzi più favorevoli godendo al tempo stesso di una garanzia di qualità affidabile.

La nostra base produttiva ha ottenuto la certificazione ISO 9001 ed è dotata di un'esclusiva linea di produzione di resistori ceramici a piombo radiale. Il processo di produzione è standardizzato e rigorosamente controllato. Ogni resistore verticale a filo avvolto in ceramica viene sottoposto a test elettrici al 100%, coprendo indicatori principali come valore di resistenza, rigidità dielettrica e prestazioni di isolamento. Effettuiamo inoltre test sui campioni in conformità con lo standard IEC 60115, inclusi test di cicli di temperatura, durata e umidità, per garantire un funzionamento stabile del prodotto. Il nostro team di ingegneri vanta una grande esperienza e si concentra sulle applicazioni di resistori di potenza in scenari con vincoli di spazio, fornendo supporto tecnico professionale ai nostri clienti.

Con una qualità dei prodotti stabile e servizi professionali, siamo diventati un fornitore affidabile per produttori globali di apparecchiature elettriche, OEM di elettrodomestici e aziende di controllo industriale. I nostri prodotti vengono esportati in oltre 40 paesi tra cui Germania, Stati Uniti, Giappone, Corea del Sud, Brasile e India. Nel campo applicativo della "grande capacità di potenza in un piccolo spazio PCB", abbiamo una ricca esperienza nel settore e possiamo fornire servizi di personalizzazione completi e supporto di consegna affidabile. Offriamo una garanzia di 12 mesi e un servizio post-vendita professionale e ci impegniamo a creare valore a lungo termine per i clienti globali.
