Resistore assiale a filo avvolto in cemento

Vantaggio applicativo e di progettazione principale

Il resistore assiale a filo avvolto in cemento di RST Electric offre una soluzione classica e collaudata nel tempo per applicazioni che richiedono una robusta gestione della potenza in una configurazione standard a conduttori assiali. A differenza dei resistori con conduttori radiali o montati su telaio, questo resistore di potenza a foro passante presenta conduttori che si estendono da entrambe le estremità del corpo rettangolare in ceramica, consentendone il montaggio orizzontale su PCB o l'utilizzo con distanziatori per un raffreddamento elevato. Questo orientamento assiale tradizionale semplifica il layout del PCB, facilita l'inserimento automatizzato e consente una facile sostituzione in scenari di assistenza sul campo.

Costruzione strutturale e gamma di potenza versatile

La costruzione di questo resistore con involucro in ceramica enfatizza le prestazioni termiche e l'integrità meccanica. L'elemento resistivo, disponibile con struttura a filo avvolto per elevata capacità di impulso e bassi valori di resistenza (fino a 0,1 Ω) o film metallico per basso rumore e alti valori di resistenza (fino a 100 kΩ), viene avvolto o depositato con precisione su un substrato ceramico, quindi incapsulato in un riempitivo di silice inorganica e alloggiato in una custodia ceramica ignifuga. Il profilo rettangolare garantisce un posizionamento stabile, mentre i conduttori assiali offrono una forte ritenzione del giunto di saldatura. La serie SQZ copre un'ampia gamma di potenze, da 5 W per alimentatori compatti a 100 W per azionamenti industriali, rendendola una scelta versatile per diverse applicazioni.

Garanzia di qualità completa e competenza nella produzione

Ogni unità è sottoposta a una convalida di qualità completa. Il test di saldabilità garantisce una copertura >90% a una temperatura di 260±5°C per 2 secondi. La tenuta dielettrica è verificata a 500 V CA per 5 secondi senza guasti. Il coefficiente di temperatura è mantenuto a ≤ ±250 ppm/°C. Il ciclo di temperatura da -55°C a +200°C conferma l'integrità strutturale, mentre i test di resistenza alla tensione nominale per 1000 ore convalidano l'affidabilità a lungo termine. I test di sovraccarico a 10 volte la potenza nominale (filo avvolto) o 5 volte la potenza nominale (pellicola metallica) confermano la capacità di impulso. In qualità di produttore di fiducia di resistori assiali a filo avvolto in cemento in Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori di potenza con una produzione di precisione per fornire componenti che offrono prestazioni affidabili sia nella produzione di volumi elevati che negli ambienti di manutenzione sul campo.

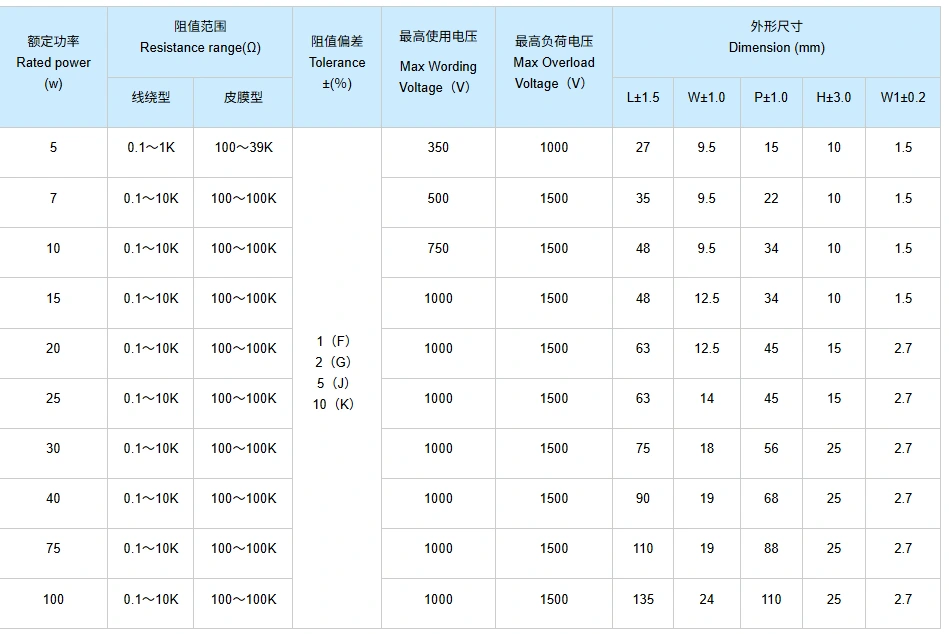

Specifica tecnica

Vantaggi del prodotto

1.Configurazione standard dei conduttori assiali: i conduttori escono da entrambe le estremità del corpo rettangolare, consentendo il montaggio su PCB a foro passante, il montaggio con distanziatore o l'installazione basata su presa.

2.Ampia gamma di potenza: da 5 W a 100 W in un'unica serie, che copre diverse applicazioni, dagli alimentatori compatti agli azionamenti industriali.

3. Tecnologia a doppio elemento – Opzione filo avvolto per elevata capacità di impulso (sovraccarico 10×) e bassa resistenza (0,1 Ω); opzione film metallico per basso rumore e alta resistenza (100kΩ).

4. Custodia in ceramica ignifuga: incapsulata in un riempitivo di silice inorganica all'interno di una custodia in ceramica per un'eccellente dissipazione del calore, isolamento elettrico e protezione meccanica.

5.Funzionamento ad alta temperatura – Funzionamento continuo fino a +200°C di temperatura superficiale con declassamento lineare per un utilizzo sicuro.

6. Coefficiente di bassa temperatura: ≤ ±250 ppm/°C garantisce valori di resistenza stabili nell'intero intervallo di temperature operative.

7. Tolleranze di precisione: disponibili da ±1% a ±10% per soddisfare i requisiti di circuiti stretti o progetti sensibili ai costi.

8. Robusta resistenza del cavo: il test di trazione 10N garantisce un montaggio affidabile del foro passante e l'integrità del giunto di saldatura.

9. Convalida di qualità completa: test al 100% di saldabilità, rigidità dielettrica e resistenza secondo gli standard IEC 60115.

10. Pacchetto standardizzato: dimensioni coerenti tra tutte le potenze nominali semplificano il layout del PCB e la gestione dell'inventario.

Applicazioni del prodotto

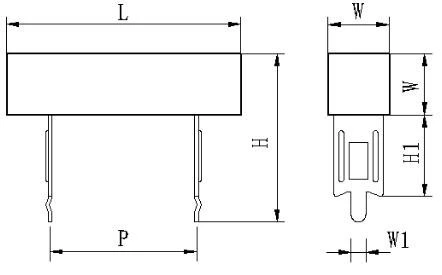

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore assiale a filo avvolto in cemento:

● Imballaggio sfuso: i resistori sono imballati in sacchetti di plastica antistatici con imbottitura in schiuma, quindi collocati in cartoni ondulati per evitare la piegatura del piombo e danni alla ceramica.

● Protezione dei cavi: i cavi assiali sono mantenuti diritti con cappucci terminali o strisce di schiuma.

● Documentazione: liste di imballaggio e certificati di ispezione inclusi in ogni spedizione.

● Opzioni di trasporto: corriere espresso (DHL/FedEx/UPS) per piccole quantità, trasporto aereo per volumi medi, trasporto marittimo per ordini all'ingrosso.

Tutte le unità sono sottoposte a test elettrici al 100% e ispezione visiva prima dell'imballaggio per garantire che soddisfino i valori di resistenza e gli standard estetici specificati.
