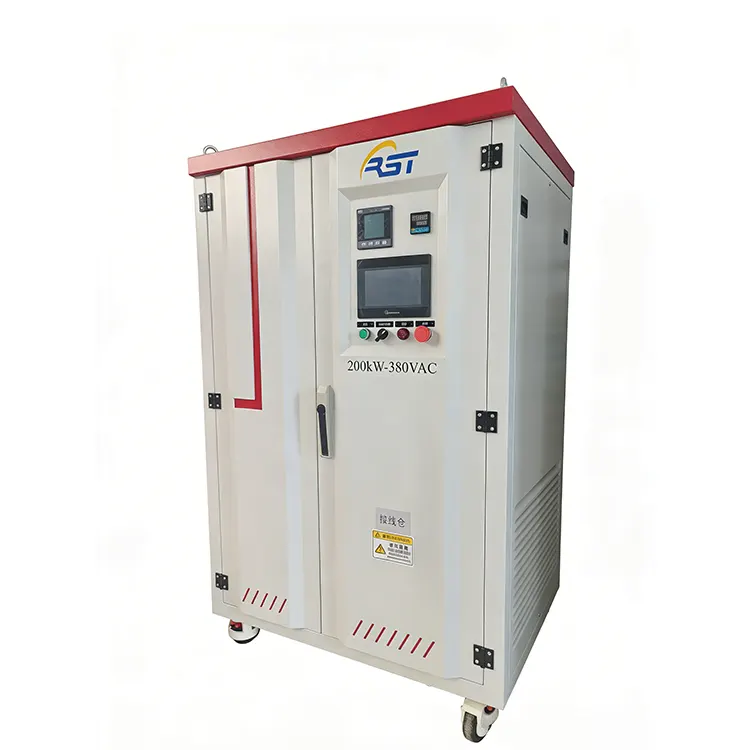

Il banco di carico resistivo è un dispositivo di prova di potenza utilizzato per simulare carichi resistivi puri. La sua funzione principale è quella di valutare le caratteristiche di uscita e la stabilità delle fonti di alimentazione CA o CC (come generatori, UPS, inverter, trasformatori, alimentatori stabilizzatori di tensione, ecc.) in condizioni di carico nominale e sovraccarico. È costituito da più gruppi di elementi resistivi ed è controllato da contattori o tiristori per la commutazione passo-passo, consentendo la regolazione della potenza continua o graduale. Poiché la tensione e la corrente di un carico resistivo puro sono in fase e il fattore di potenza è vicino a 1 (tipicamente ≥ 0,99), i risultati del test non sono influenzati dai componenti reattivi e possono riflettere direttamente la capacità di uscita della potenza attiva, il tasso di regolazione della tensione, la stabilità della frequenza, la distorsione della forma d'onda e la soglia di azione di protezione da sovraccarico della fonte di alimentazione.
Nella progettazione strutturale, il banco di carico resistivo utilizza tipicamente fili resistivi in lega di nichel-cromo o resistori corrugati in acciaio inossidabile come elementi riscaldanti, combinati con raffreddamento ad aria forzata o metodi di raffreddamento naturale, ed è dotato di un sistema di acquisizione dati multicanale, che può visualizzare dati in tempo reale come tensione, corrente, potenza attiva, fattore di potenza, tempo di funzionamento e temperatura interna.
I modelli di fascia alta sono inoltre dotati di controllo remoto, caricamento automatico dei passaggi, generazione di rapporti di test e funzioni di protezione da sovratemperatura, sovracorrente e cortocircuito. Le potenze nominali comuni vanno da diversi kilowatt a diversi megawatt e l'intervallo di tensione copre da 110 V CA a 35 kV o da 12 V CC a 1500 V.
Test di invecchiamento in fabbrica e accettazione in loco di gruppi elettrogeni, verifica della capacità di carico degli alimentatori di backup nei data center, messa in servizio di sistemi di alimentazione da terra per navi, test di protezione in isola per inverter fotovoltaici e ispezione delle caratteristiche di uscita CC delle pile di ricarica, ecc.
Se la potenza di carico massima copre la potenza nominale dell'apparecchiatura testata e lascia un margine (raccomandazione: più di 1,2 volte), se il livello di tensione è compatibile, se la modalità di controllo è manuale o automatica tramite touchscreen, se dispone di analisi armonica o funzioni di carico/scarico improvviso e se il livello di protezione (livello IP) è adatto all'ambiente in loco (come all'aperto, deve essere IP54 o superiore).
Il banco di carico resistivo, per le sue caratteristiche semplici e affidabili, viene spesso utilizzato come dispositivo di prova di base. Può anche essere combinato con induttori e condensatori per formare un armadio di carico composito, utilizzato per simulazioni di condizioni di lavoro più complesse. Inoltre,RST Elettricooffre anche una varietà diCaricare i banchiin diverse specifiche. Non esitate a venire a chiedere informazioni o ad acquistarli!
