Astratto· Questo articolo fornisce un esame tecnico dettagliato delResistore con custodia in alluminio, esplorandone la costruzione, i principi di gestione termica e il ruolo critico nel controllo della potenza industriale. La discussione riguarda le tecnologie a filo avvolto e a film spesso, i valori di potenza, i meccanismi di dissipazione del calore e considerazioni applicative per ambienti esigenti che richiedono resistori affidabili ad alta potenza.
01. Costruzioni e tecnologie fondamentali

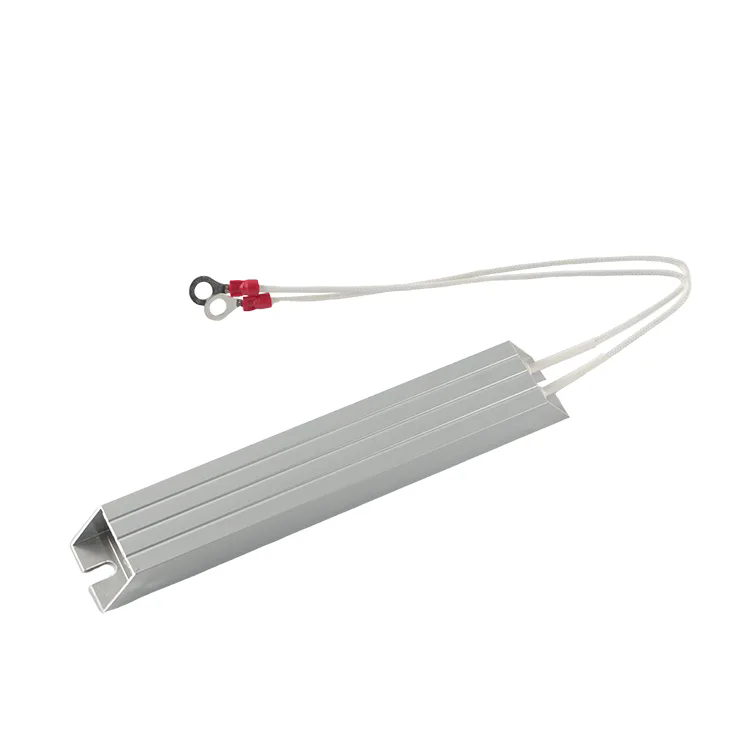

ILResistore con custodia in alluminioè un resistore di potenza progettato per applicazioni che richiedono una costruzione robusta e un'efficiente dissipazione del calore. Il dispositivo è costituito da un elemento resistivo, in genere una bobina a filo avvolto o una pista resistiva a film spesso, incapsulato all'interno di un nucleo ceramico e alloggiato in un profilo di alluminio estruso.
L'alloggiamento in alluminio svolge molteplici funzioni critiche. Fornisce protezione meccanica per l'elemento resistivo interno, funge da dissipatore di calore per dissipare l'energia termica e offre una superficie di montaggio per il fissaggio al telaio o ai dissipatori di calore. La costruzione interna varia in base al tipo: le versioni a filo avvolto utilizzano filo resistivo (come il nichelcromo) avvolto su un formatore ceramico, mentre le versioni a film spesso utilizzano una pasta resistiva serigrafata su un substrato ceramico. Entrambi i modelli vengono poi sigillati o sigillati all'interno dell'alloggiamento in alluminio utilizzando un composto ad alta temperatura che garantisce isolamento elettrico e conduttività termica.
Alluminio estruso
Filo avvolto o film spesso
Nucleo ceramico e composto per invasatura
02. Gestione termica e dissipazione del calore
L'alloggiamento in alluminio funge da dissipatore di calore integrato, trasferendo il calore all'aria circostante o alla superficie di montaggio
L'elevata conduttività termica dell'alluminio (205 W/m·K) garantisce un efficiente trasferimento di calore dall'elemento all'alloggiamento
I profili nervati o alettati aumentano la superficie per un migliore raffreddamento per convezione
La superficie di montaggio piatta consente il collegamento diretto allo chassis per un ulteriore dissipazione del calore
Una gestione termica efficace è la caratteristica distintiva del resistore con alloggiamento in alluminio. La potenza dissipata nell'elemento resistivo genera calore che deve essere rimosso per evitare surriscaldamenti e garantire affidabilità a lungo termine. L'alloggiamento in alluminio fornisce un percorso termico a bassa resistenza dall'elemento verso l'esterno, dove il calore viene trasferito all'aria per convezione e irraggiamento. Se montato su un telaio metallico o un dissipatore di calore, l'alloggiamento può dissipare il calore in modo ancora più efficiente, consentendo al resistore di funzionare a livelli di potenza più elevati rispetto alla sua classificazione in aria libera.
Nota termica:La potenza nominale di un resistore con alloggiamento in alluminio viene generalmente specificata per una condizione di montaggio definita (ad esempio, montato su un dissipatore di calore standard). Il funzionamento senza un'adeguata dissipazione del calore ridurrà la dissipazione di potenza consentita e potrebbe causare guasti prematuri.
03. Potenze nominali e caratteristiche prestazionali
ILResistore con custodia in alluminioè disponibile in un'ampia gamma di potenze nominali, da circa 5 W a oltre 500 W. La potenza nominale è determinata dalla capacità del resistore di dissipare il calore senza superare la temperatura operativa massima, in genere compresa tra 200 °C e 275 °C per l'elemento.
| Parametro | Gamma tipica |
|---|---|
| Potenza nominale | Da 5 W a 500 W |
| Gamma di resistenza | Da 0,1 Ω a 100 kΩ |
| Tolleranza alla resistenza | Da ±1% a ±10% |
| Coefficiente di temperatura | Da ±50 a ±300 ppm/°C |
| Temperatura massima dell'elemento | da 200°C a 275°C |
| Tensione di resistenza dielettrica | Da 1000 V a 2500 V CA |
| Resistenza di isolamento | >100 MΩ a 500 V CC |
Basato sulle specifiche tipiche dei resistori di potenza con custodia in alluminio.
Il coefficiente di resistenza alla temperatura (TCR) indica quanto la resistenza cambia con la temperatura. Valori TCR inferiori sono preferiti per applicazioni di precisione. Le specifiche di tensione di resistenza dielettrica e resistenza di isolamento confermano che l'elemento interno è adeguatamente isolato dall'alloggiamento in alluminio, il che è importante per la sicurezza e l'integrità del circuito.
04. Isolamento elettrico e rigidità dielettrica
Sebbene l'alloggiamento in alluminio sia metallico, l'elemento resistivo interno è elettricamente isolato da esso. Questo isolamento si ottiene attraverso il nucleo ceramico (tipicamente allumina) e il composto di riempimento che riempie lo spazio tra l'elemento e l'alloggiamento.
- Nucleo in ceramica:Fornisce l'isolamento elettrico primario e il supporto meccanico per l'elemento resistivo.
- Composto per l'invasatura:Un materiale termicamente conduttivo ed elettricamente isolante (come silicone o resina epossidica) riempie i vuoti e garantisce che il calore si trasferisca in modo efficiente dall'elemento all'alloggiamento.
- Tensione di resistenza dielettrica:Il sistema di isolamento è testato per resistere a tensioni elevate (tipicamente da 1.000 V a 2.500 V CA) senza guasti.
- Creep e Clearance:La distanza fisica tra l'elemento e l'alloggiamento è progettata per prevenire guasti elettrici nelle condizioni nominali.
L'isolamento tra l'elemento e l'alloggiamento consente di montare il resistore direttamente su un telaio metallico messo a terra senza rischio di cortocircuiti. Ciò è essenziale per il funzionamento sicuro delle apparecchiature industriali in cui il telaio funge da riferimento di terra comune.
05. Domini applicativi e casi d'uso nel settore
ILResistore con custodia in alluminioviene utilizzato in un'ampia gamma di applicazioni industriali in cui è richiesta una dissipazione affidabile ad alta potenza. La sua struttura robusta e le prestazioni termiche lo rendono adatto ad ambienti esigenti.
- Controllo e frenatura del motore:Utilizzati come resistori di frenatura negli azionamenti a frequenza variabile (VFD) e nei servosistemi per dissipare l'energia rigenerativa durante la decelerazione.
- Alimentatori:Impiegati come resistori di carico, resistori di dispersione e limitatori di corrente di spunto negli alimentatori industriali.
- Energia rinnovabile:Utilizzato negli inverter solari e nei sistemi eolici per la frenatura dinamica e le prove di carico.
- Test e misurazione:I banchi di carico e le apparecchiature di prova utilizzano questi resistori per simulare i carichi elettrici per i test su generatori e UPS.
- Applicazioni di riscaldamento:Utilizzato in sistemi di riscaldamento industriale, macchinari per l'imballaggio e apparecchiature di processo dove è richiesta la generazione di calore controllata.
- Automotive e veicoli elettrici:Utilizzato nei circuiti di precarica dei veicoli elettrici, nei sistemi di gestione della batteria e nei sistemi di frenata rigenerativa.
06. Installazione e considerazioni ambientali
Una corretta installazione è essenziale per ottenere le prestazioni nominali e la longevità di un resistore con custodia in alluminio. Durante la progettazione e l'assemblaggio del sistema è necessario considerare diversi fattori.
- Montaggio:Il resistore deve essere montato saldamente su una superficie piana e pulita. Il materiale di interfaccia termica (TIM) può essere utilizzato per migliorare il trasferimento di calore tra il resistore e la superficie di montaggio.
- Ventilazione:Garantire un flusso d'aria adeguato attorno al resistore per consentire il raffreddamento convettivo. Evitare di racchiudere il resistore in uno spazio ristretto senza ventilazione.
- Cablaggio:Utilizzare cavi di dimensioni adeguate e collegamenti sicuri per evitare il surriscaldamento dei terminali. Rispettare le specifiche di coppia dei terminali.
- Protezione ambientale:L'alloggiamento in alluminio fornisce una certa protezione contro polvere e umidità, ma potrebbero essere necessari involucri aggiuntivi per ambienti difficili.
- Declassamento della temperatura:Se la temperatura ambiente supera la temperatura ambiente nominale, la dissipazione di potenza deve essere ridotta in base alla curva del produttore.
Nota di installazione:La potenza nominale di un resistore con alloggiamento in alluminio viene spesso specificata per il montaggio su un dissipatore di calore standard. Se la resistenza viene utilizzata senza dissipatore di calore, la dissipazione di potenza consentita può essere notevolmente ridotta. Consultare sempre le curve di declassamento del produttore.
Domande frequenti
Le specifiche tecniche e gli standard possono variare. Consultare sempre la documentazione del produttore per i requisiti applicativi specifici.
