Resistenza di messa a terra

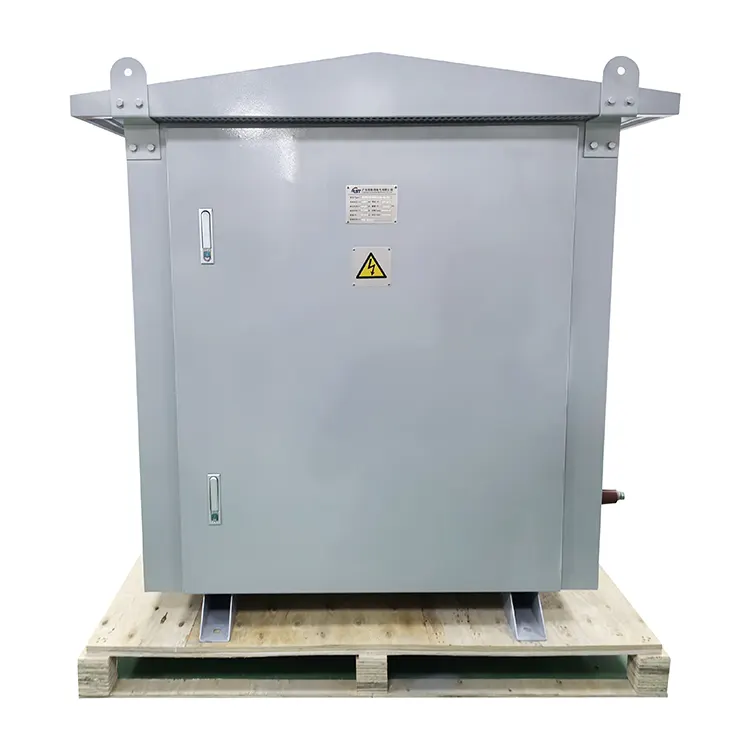

Il resistore di messa a terra di RST Electric funge da pietra angolare della sicurezza nei sistemi elettrici a media tensione. Quando si verifica un guasto a terra in sistemi senza messa a terra o con messa a terra solida, le correnti di guasto possono raggiungere livelli distruttivi, mettendo in pericolo il personale e danneggiando trasformatori, cavi e macchinari rotanti. Questo resistore di messa a terra del neutro risolve questo rischio inserendo una resistenza attentamente calcolata tra il neutro del sistema e la terra, limitando la corrente di guasto verso terra a un valore predeterminato, in genere compreso tra 10 A e 2000 A, consentendo comunque una corrente sufficiente affinché i relè di protezione rilevino e isolino il guasto.

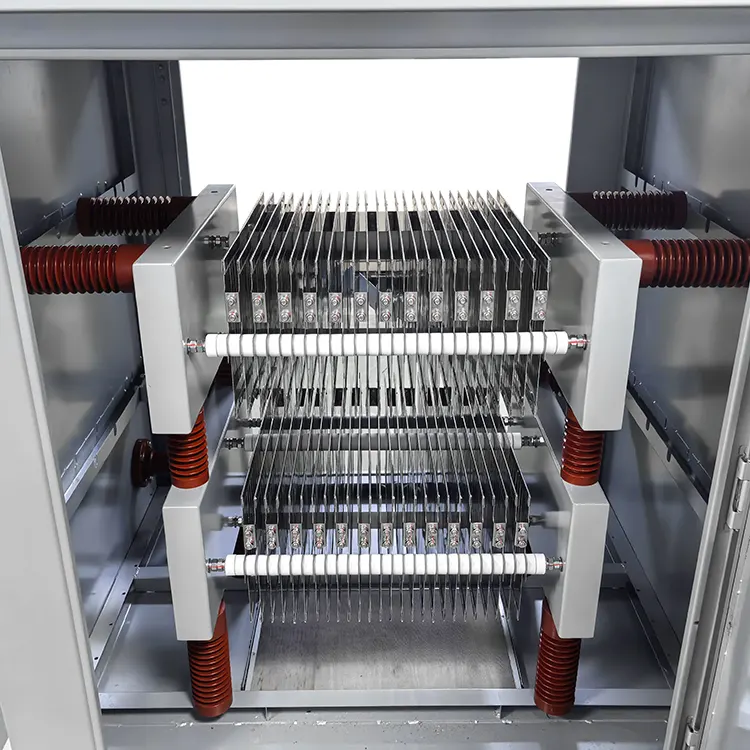

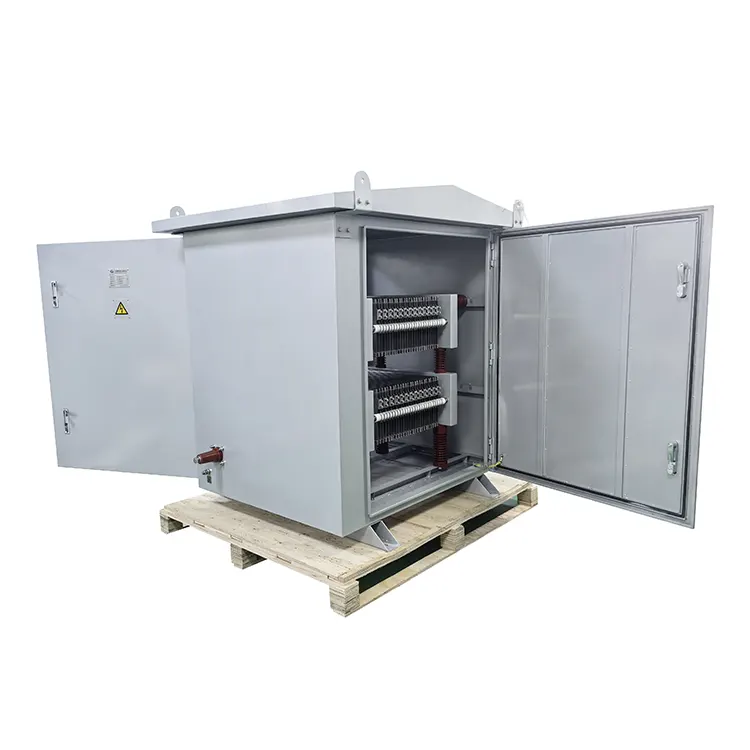

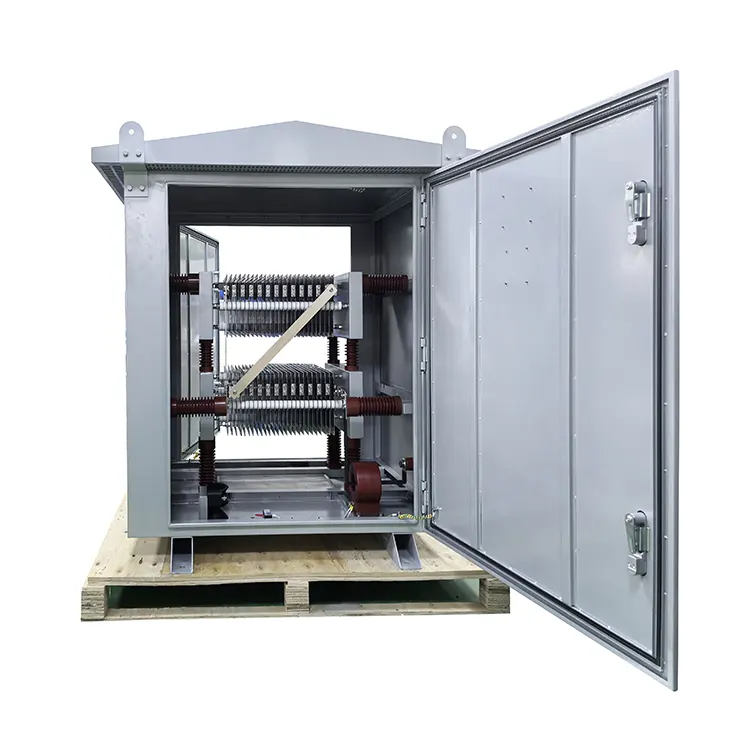

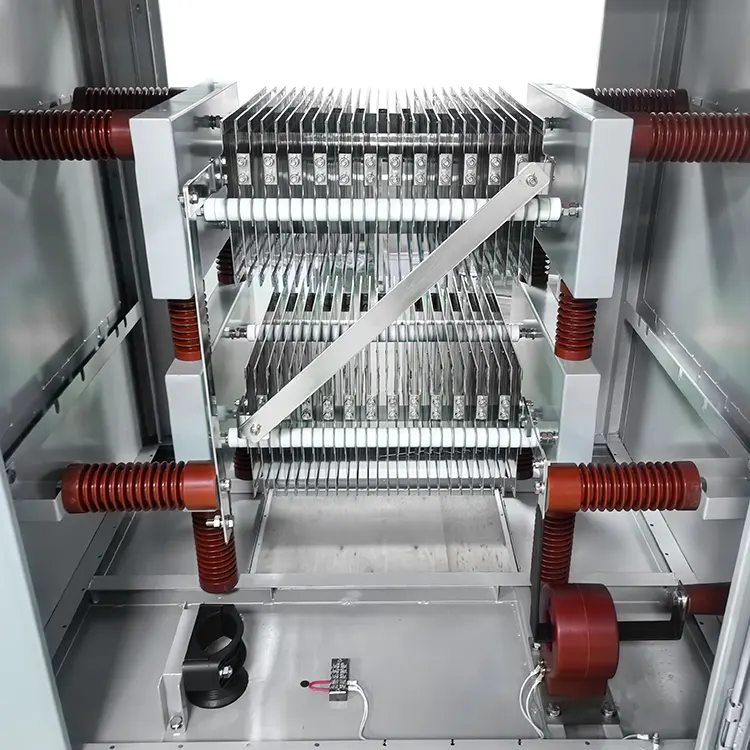

La costruzione di questo resistore del sistema di alimentazione enfatizza la durata e l'affidabilità a lungo termine in ambienti difficili. Gli elementi resistivi utilizzano un design a griglia realizzato in acciaio inossidabile di alta qualità (SUS430 e SUS304), selezionato per la loro eccellente resistenza alla corrosione, coefficiente di temperatura stabile e capacità di resistere a cicli di guasto ripetuti senza degradazione. Questi elementi sono alloggiati all'interno di robusti involucri disponibili in acciaio inossidabile SUS304, SUS316 per applicazioni marine o lamiera di acciaio zincato verniciato, tutti progettati per fornire una protezione IP adeguata per l'installazione interna o esterna.

Le prestazioni elettriche sono convalidate attraverso test rigorosi: la resistenza di isolamento supera i 100 MΩ e la resistenza dielettrica è verificata a livelli da 32 kV a 95 kV per un minuto. I livelli di impulso di base (BIL) vanno da 60 kV a 170 kV, garantendo che il resistore possa sopravvivere a fulmini e sovratensioni di commutazione. I tempi nominali da 5 secondi a 60 secondi si adattano a vari scenari di eliminazione dei guasti, con il resistore progettato per assorbire l'intera energia del guasto senza superare i limiti di temperatura.

In qualità di produttore di fiducia di resistori di messa a terra neutra in Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori di potenza con una profonda conoscenza della protezione dei sistemi di media tensione per fornire componenti che soddisfano i severi requisiti di servizi pubblici, impianti industriali e strutture di energia rinnovabile in tutto il mondo.

Specifica tecnica

Caratteristiche del prodotto

1.Resistenza alle alte temperature: gli elementi della griglia in acciaio inossidabile resistono allo stress termico estremo delle condizioni di corrente di guasto senza deformazioni o derive della resistenza.

2.Resistenza stabile e basso TCR: leghe appositamente selezionate garantiscono una variazione minima della resistenza durante i cicli di guasto, mantenendo un'accurata limitazione di corrente.

3. Costruzione robusta e durevole: involucri e gruppi di griglie per carichi pesanti progettati per decenni di servizio in ambienti industriali e di servizio.

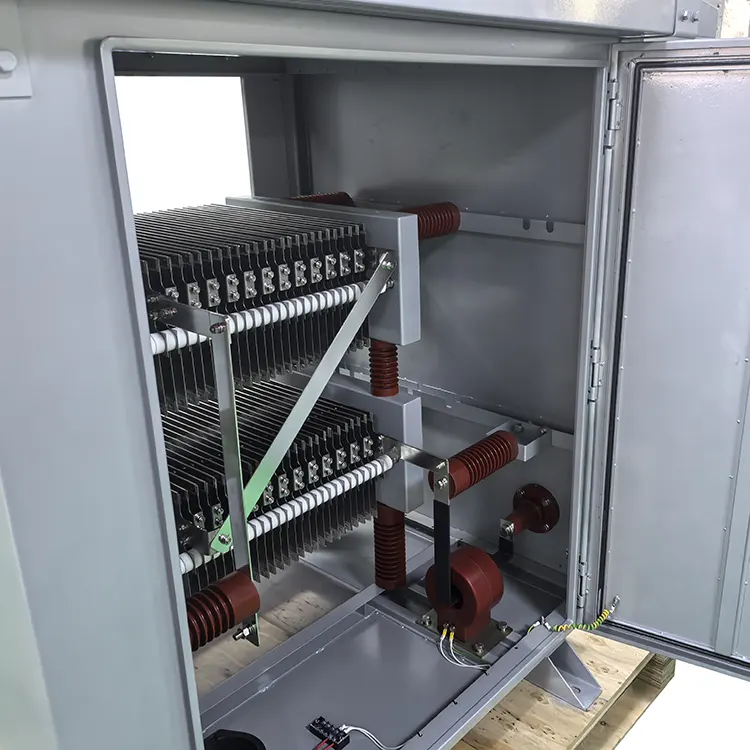

4.Opzioni di monitoraggio integrate: disponibili con trasformatori di corrente, sensori termici e contatti di allarme per l'indicazione dello stato remoto.

5.Conformità agli standard (IEEE32) – Progettato e testato per soddisfare i requisiti IEEE32 per i dispositivi di messa a terra neutri, garantendo prestazioni affidabili.

6.Ampio intervallo di tensione e corrente: da 6,3 kV a 35 kV e da 10 A a 2000 A, coprendo diverse applicazioni, dai piccoli generatori industriali alle grandi sottostazioni.

7. Tempi flessibili: disponibili da 5 secondi a 60 secondi per adattarsi a schemi di protezione specifici e tempi di eliminazione dei guasti.

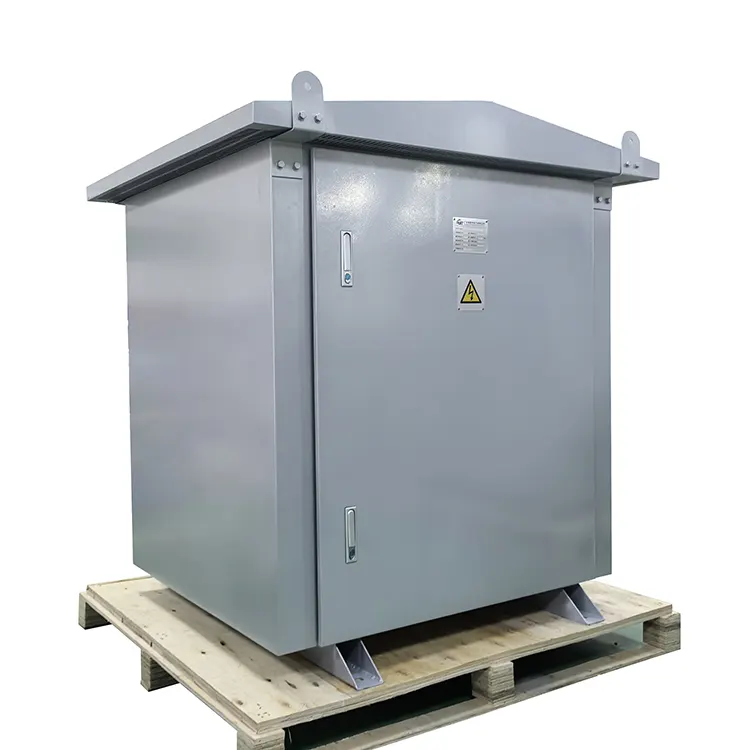

8. Involucri resistenti alla corrosione: opzioni SUS304, SUS316 o in acciaio zincato verniciato per ambienti interni, esterni o marini.

9. Livelli di isolamento e BIL elevati: la resistenza a tensioni fino a 95 kV e BIL fino a 170 kV garantisce la sopravvivenza ai fulmini e alle sovratensioni di commutazione.

10. Capacità di progettazione personalizzata: tensioni nominali speciali, valori di resistenza, configurazioni della custodia e pacchetti di monitoraggio disponibili

Applicazioni del prodotto

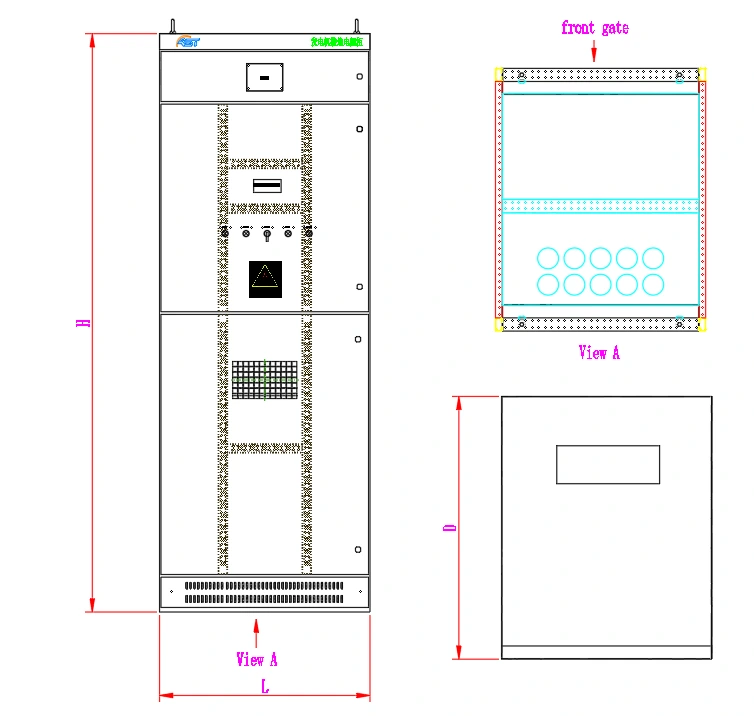

Disegno e dimensioni

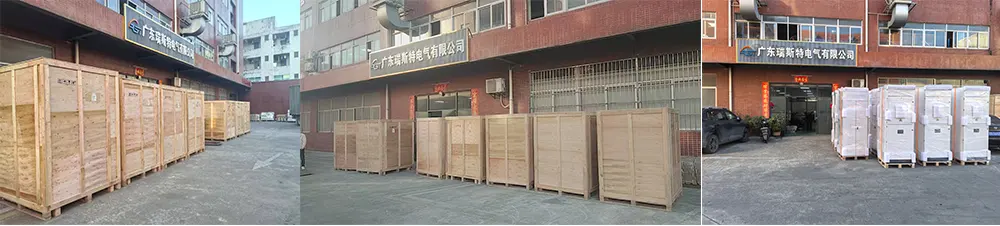

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistenza di messa a terra del neutro:

● Imballaggio per carichi pesanti: ogni NGR è montato in modo sicuro su un pattino in acciaio rinforzato e racchiuso in una cassa di compensato personalizzata progettata per la spedizione internazionale.

● Protezione dagli agenti atmosferici: le unità sono avvolte in una pellicola VCI impermeabile con confezioni di essiccante per impedire l'ingresso di umidità durante il trasporto marittimo.

● Disposizioni di sollevamento: chiara etichettatura dei punti di sollevamento e del baricentro; staffe di spedizione incluse per un fissaggio sicuro.

● Protezione dei terminali: le boccole ad alta tensione sono protette con cappucci protettivi durante il trasporto.

● Documentazione: i documenti di spedizione completi includono liste di imballaggio, rapporti di test certificati, certificazioni dei materiali e supporto per lo sdoganamento.

● Opzioni di trasporto: ci coordiniamo con spedizionieri specializzati in carichi pesanti per il trasporto marittimo FCL, il project cargo o il trasporto aereo, a seconda delle necessità.

Tutte le unità sono sottoposte a test di accettazione in fabbrica (FAT) completi, tra cui misurazione della resistenza, resistenza di isolamento, tenuta dielettrica e ispezione visiva prima dell'imballaggio.

Perché scegliere RST Elettrico?

Quando la protezione del sistema richiede una qualità senza compromessi, RST Electric offre.

Fabbrica diretta, specialisti della messa a terra

● Siamo un produttore certificato con sede in Cina, specializzato nella produzione di resistori di messa a terra neutra da oltre 10 anni.

● Controllo interno completo sulla fabbricazione degli elementi della griglia, sulla produzione degli involucri, sull'assemblaggio e sui test, garantendo una qualità costante.

● Prezzi diretti dalla fabbrica su ogni NGR, con struttura dei costi trasparente e senza intermediari.

Produzione professionale e garanzia di qualità

● Impianti certificati ISO 9001 con linee di produzione dedicate per resistori a griglia in acciaio inossidabile.

● Test elettrici al 100% (resistenza, isolamento, dielettrico, test su campioni BIL) eseguiti su ogni unità.

● La validazione delle immagini termiche garantisce una distribuzione uniforme del calore durante la simulazione dei guasti.

● Team di ingegneri esperti specializzato nella protezione dei sistemi di media tensione e nella conformità IEEE32.

Esperienza globale, fornitore affidabile

● Fornitore comprovato di società di servizi pubblici, aziende EPC, operatori minerari e sviluppatori di energia rinnovabile in tutto il mondo.

● Esperienza comprovata nell'esportazione in oltre 40 paesi, tra cui Stati Uniti, Canada, Australia, Germania, Arabia Saudita e Singapore.

● Esperienza approfondita nelle applicazioni di messa a terra del neutro nei settori della produzione di energia, della distribuzione e dell'industria.

Personalizzazione infinita

● Tensioni di sistema: da 6,3 kV a 35 kV (più elevate disponibili con design personalizzato).

● Correnti di guasto: da 10 A a 2000 A (disponibili valori speciali).

● Valutazioni temporali: da 5 secondi a 60 secondi (durate personalizzate disponibili).

● Valori di resistenza: da 1Ω a 9999Ω (calcolati per applicazione).

● Materiali della custodia: SUS304 / SUS316 / Acciaio verniciato / Personalizzato.

● Opzioni di monitoraggio: TA/Sensori termici/Contatti di allarme/Monitoraggio remoto.

● Terminazioni: boccole ad alta tensione/box cavi/personalizzati.

Consegna affidabile e supporto a vita

● Tempi di consegna standard: 15-20 giorni per le valutazioni standard; 20-25 giorni per la personalizzazione.

● Documentazione completa: rapporti di prova, certificazioni dei materiali, dichiarazioni di conformità IEEE32, dichiarazioni CE.

● Garanzia di 12 mesi con risoluzione dei problemi da remoto e spedizione di pezzi di ricambio.

● Supporto tecnico disponibile per l'integrazione del sistema, il coordinamento dei relè e la messa in servizio in loco.
