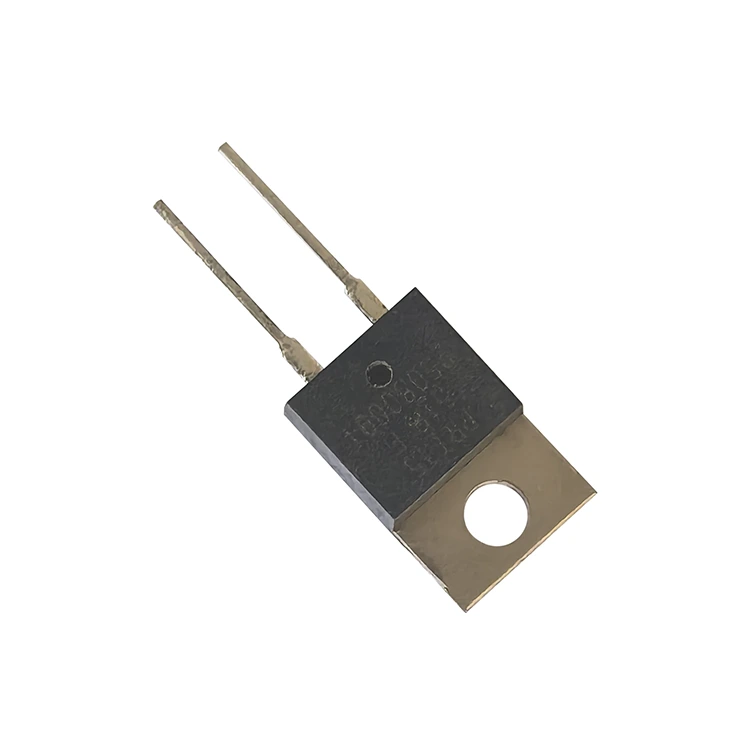

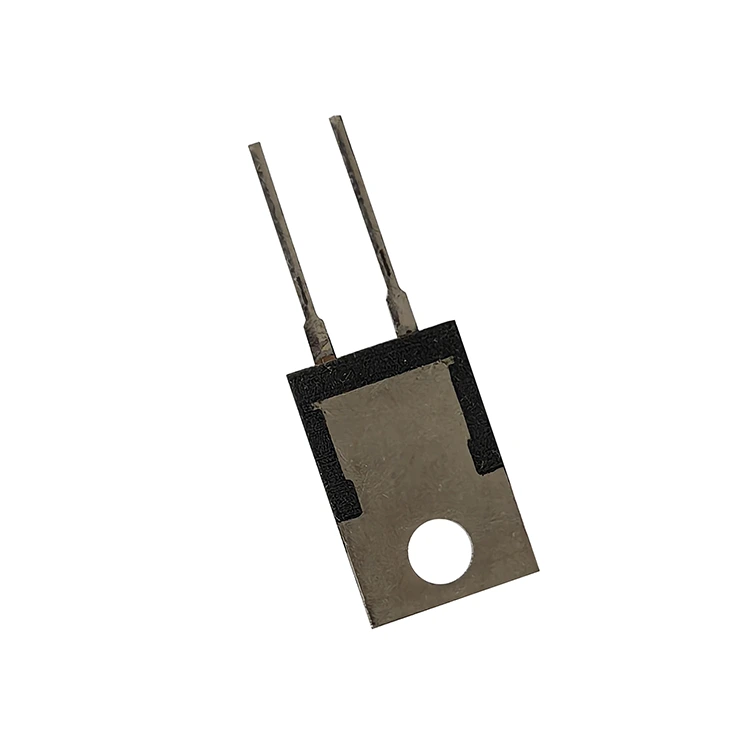

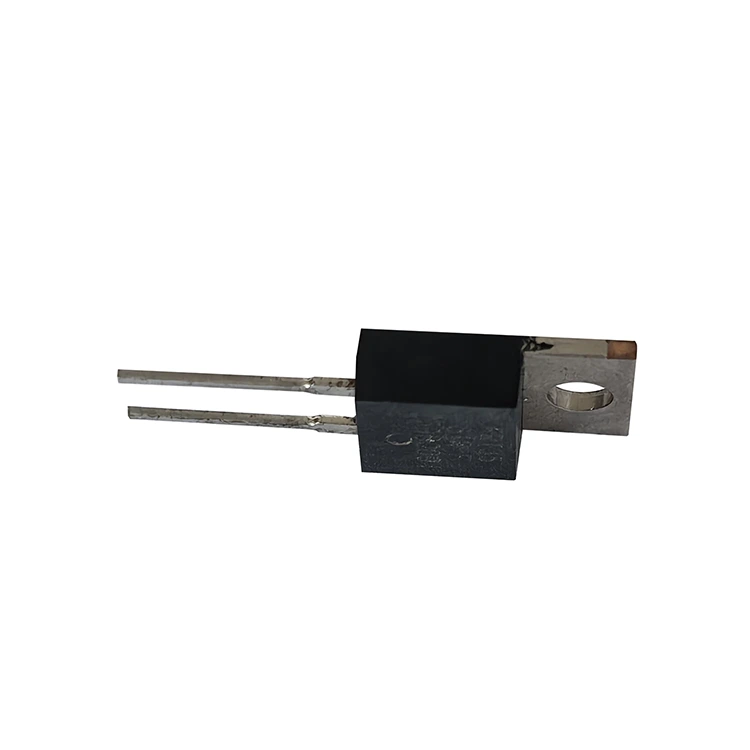

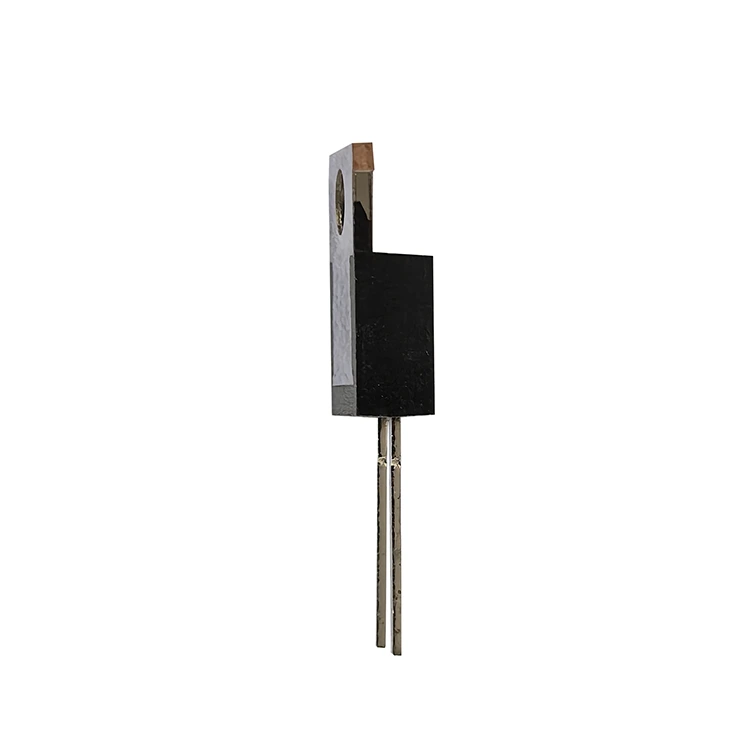

Resistore di potenza a film spesso TO220

Il resistore di potenza a film spesso TO220 di RST Electric colma il divario tra i tradizionali resistori di potenza a foro passante e i dispositivi avanzati a montaggio superficiale, offrendo le prestazioni termiche di un componente montabile su dissipatore di calore in un ingombro familiare TO220. Questo resistore per montaggio su dissipatore di calore è progettato per applicazioni in cui lo spazio su scheda è limitato ma i requisiti di dissipazione di potenza superano ciò che i componenti SMD possono gestire. Il package TO220 consente l'installazione con vite singola direttamente su uno chassis o dissipatore di calore, utilizzando materiali di interfaccia termica per trasferire in modo efficiente il calore lontano dall'elemento resistivo.

Struttura interna

La struttura interna di questo resistore a film spesso di potenza è costituita da uno strato resistivo ad alta stabilità depositato su un substrato di allumina, che viene poi legato tramite filo al telaio conduttore e incapsulato in un contenitore di plastica stampata. Questa costruzione fornisce eccellenti proprietà di isolamento, resistendo a tensioni fino a 1800 V CA e mantenendo una resistenza di isolamento superiore a 10 GΩ. La natura non induttiva della tecnologia a film spesso garantisce un'induttanza parassita minima, rendendo la serie PRT adatta per circuiti di commutazione ad alta frequenza in cui i resistori a filo avvolto introdurrebbero uno sfasamento inaccettabile.

Potenza nominale

La serie PRT è disponibile in due potenze:

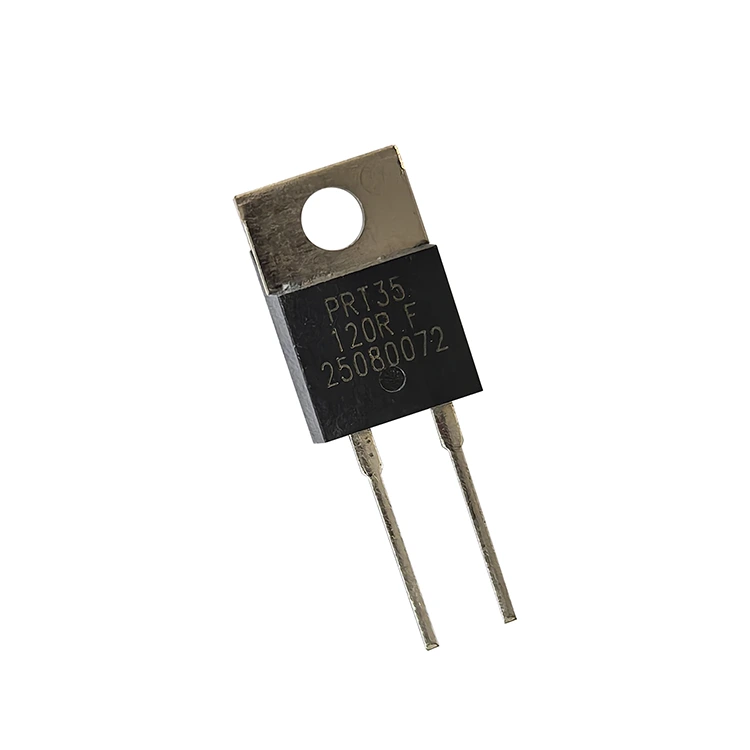

● PRT35 – 35 W a una temperatura del case di 25°C (2,5 W senza dissipatore di calore)

● PRT50 – 50 W a una temperatura del case di 25°C (3 W senza dissipatore di calore)

I valori di resistenza vanno da 0,1Ω a 1MΩ, con opzioni TCR che vanno da ±50 ppm/°C (per valori di precisione superiori a 10Ω) a ±300 ppm/°C (per intervalli a bassa resistenza ohmica o alta). Le tolleranze standard includono ±0,5%, ±1%, ±5% e ±10%, adattandosi sia alla strumentazione ad alta precisione che alle applicazioni di potenza generiche. In qualità di produttore di fiducia di resistori di potenza a film spesso To220 in Cina, RST Electric combina oltre 10 anni di esperienza nell'ingegneria dei film spessi con una produzione di precisione per fornire componenti che forniscono prestazioni affidabili e stabili nei circuiti elettronici di potenza esigenti.

Specifica tecnica

TCR per intervallo di resistenza

Prestazioni elettriche

● Materiali del cavo: rame stagnato

● Coppia massima: 0,9 Nm

● Il limite di potenza dipende dalla temperatura superficiale del pacchetto.

● Misurazione della temperatura richiesta per misurare la parte centrale della piastra del dissipatore di calore.

● La crema dissipatrice del calore deve essere applicata correttamente

Quali sono i vantaggi principali del resistore di potenza a film spesso To220?

1. Pacchetto standard TO220: l'ingombro standard del settore con montaggio a vite singola semplifica l'integrazione meccanica e la gestione termica.

2. Densità di potenza elevata: 35 W (PRT35) o 50 W (PRT50) a una temperatura del case di 25 °C, che consente design compatti dello stadio di potenza.

3.Ampio intervallo di resistenze: da 0,1Ω a 1MΩ in un'unica serie, che copre applicazioni dal rilevamento di corrente alla divisione di tensione ad alta impedenza.

4. Isolamento eccellente: resiste a una rigidità dielettrica di 1800 V CA con resistenza di isolamento> 10 GΩ, garantendo la sicurezza nei circuiti ad alta tensione.

5.Costruzione non induttiva: la tecnologia a film spesso riduce al minimo l'induttanza parassita, ideale per applicazioni di commutazione ad alta frequenza.

6. Tolleranze di precisione: disponibili in ±0,5%, ±1%, ±5% e ±10% per soddisfare sia i requisiti di alta precisione che quelli per scopi generali.

7.Opzioni TCR basso – Fino a ±50 ppm/°C per valori di precisione >10Ω, garantendo prestazioni stabili nonostante le variazioni di temperatura.

8.Facilità di montaggio: montaggio con vite M3 singola con coppia massima di 0,9 Nm; i cavi sono stagnati per connessioni di saldatura affidabili.

9. Applicazioni versatili: adatto per la commutazione di alimentatori, circuiti smorzatori, amplificatori di potenza, regolazione della tensione e carico di impulsi.

10. Costruzione robusta: la custodia in plastica stampata protegge l'elemento resistivo da stress meccanici e contaminanti ambientali.

Applicazioni del prodotto

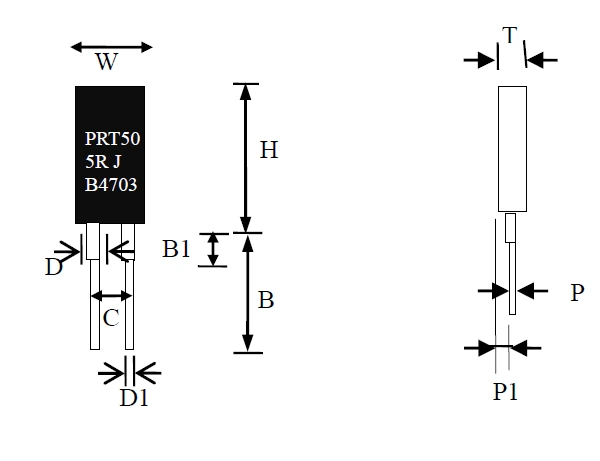

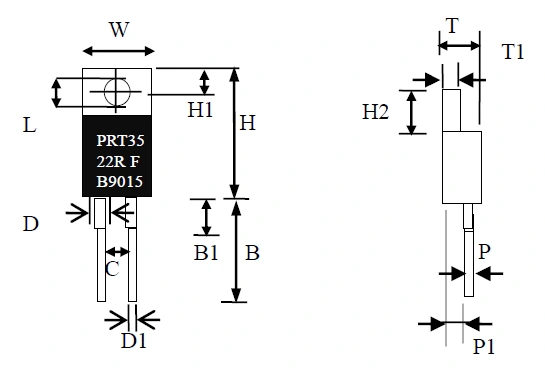

Disegno e dimensioni

Istruzioni per l'imballaggio e il trasporto

La nostra azienda controlla rigorosamente ogni fase del trasporto per garantire che il resistore di potenza a film spesso To220 arrivi in ​​sicurezza.

Per il trasporto alla rinfusa, per l'imballaggio vengono utilizzati tubi o pallet antistatici. Ogni resistore è sigillato in modo indipendente in un sacchetto antistatico, accompagnato da un'imbottitura in schiuma, che previene efficacemente la flessione dei pin e il danneggiamento dei componenti; ulteriore schiuma è fissata all'estremità del perno per evitare urti durante il trasporto. Vengono inoltre forniti servizi di imballaggio personalizzati, consentendo l'adeguamento delle specifiche di imballaggio in base alle esigenze di acquisto.

Prima che ogni resistore lasci la fabbrica, viene sottoposto a test elettrici al 100%. Vengono confezionati solo quelli che superano il test. La spedizione include una lista di imballaggio, un rapporto di ispezione e altri materiali completi. Il metodo di spedizione è flessibile. Gli ordini di piccoli lotti vengono trasportati tramite corrieri internazionali come DHL o FedEx, gli ordini di lotti medi tramite trasporto aereo e gli ordini di lotti di grandi dimensioni tramite trasporto marittimo, bilanciando efficienza e costi. Lo stoccaggio deve avvenire in un ambiente ben ventilato e asciutto, lontano da sostanze corrosive, per evitare di compromettere le prestazioni del prodotto.

Vantaggio della fornitura diretta in fabbrica

In qualità di produttore specializzato nella ricerca e produzione di resistori di potenza a film spesso To220, vantiamo oltre 10 anni di esperienza nel settore, ottenendo l'autocontrollo dell'intero processo, dalla selezione della lega, alla deposizione del film spesso fino all'ispezione del prodotto, senza passaggi intermedi. Il modello di fornitura diretta dalla fabbrica elimina il premio imposto dagli intermediari, consentendo agli acquirenti di ottenere prodotti di alta qualità a prezzi più favorevoli. Allo stesso tempo, possiamo fornire una produzione personalizzata in base ai requisiti, adattando esattamente gli scenari di utilizzo effettivi per valore di resistenza, potenza e specifiche dei pin.

Abbiamo un sistema di produzione completo e abbiamo ottenuto la certificazione di qualità ISO 9001. Ogni prodotto è sottoposto a severi test e soddisfa gli standard di utilizzo automobilistico e industriale. Disponiamo inoltre di un team di ingegneri professionisti in grado di fornire supporto tecnico e ottimizzazione delle soluzioni, aiutando gli acquirenti a completare in modo efficiente l'integrazione dei prodotti.

Domande frequenti

1.Domanda: Quanto è efficace la protezione dell'imballaggio?

Risposta: Utilizziamo imballaggi antistatici e imbottitura in schiuma. Per il trasporto alla rinfusa utilizziamo cartoni speciali. Sono presenti fissaggi aggiuntivi sui perni che possono prevenire efficacemente urti e danni durante il trasporto. Allo stesso tempo, insieme alla merce viene fornito un rapporto di ispezione per garantire l'integrità dei prodotti.

2. Domanda: a quali scenari può essere applicato il resistore di potenza a film spesso To220?

Risposta: È adatto principalmente per scenari quali alimentazione elettrica, controllo industriale ed elettronica automobilistica. Supporta la personalizzazione completa, inclusa potenza, valore di resistenza, specifiche dei pin, tipo di terminale, ecc. Può essere regolato in base alle esigenze effettive per soddisfare diversi scenari di utilizzo.

3. Domanda: la qualità del prodotto è garantita?

Risposta: Il prodotto è stato sottoposto a severi test e soddisfa gli standard di affidabilità a livello automobilistico. Viene fornito con una garanzia di 12 mesi. Offre inoltre servizi di diagnosi dei guasti da remoto e rifornimento di pezzi di ricambio. Con il prodotto vengono forniti un rapporto di prova completo e documenti di qualificazione, garantendo un acquisto senza preoccupazioni durante tutto il processo.

4. Domanda: quanto dura il ciclo di consegna?

Risposta: Offriamo fornitura diretta in fabbrica, consentendo un adeguamento flessibile del ciclo produttivo. Per i modelli standard i tempi di consegna sono di 10-15 giorni lavorativi. Per i modelli personalizzati sono 15-25 giorni lavorativi. I tempi di consegna possono essere modificati in base alle esigenze di acquisto e viene fornito anche supporto tecnico.
