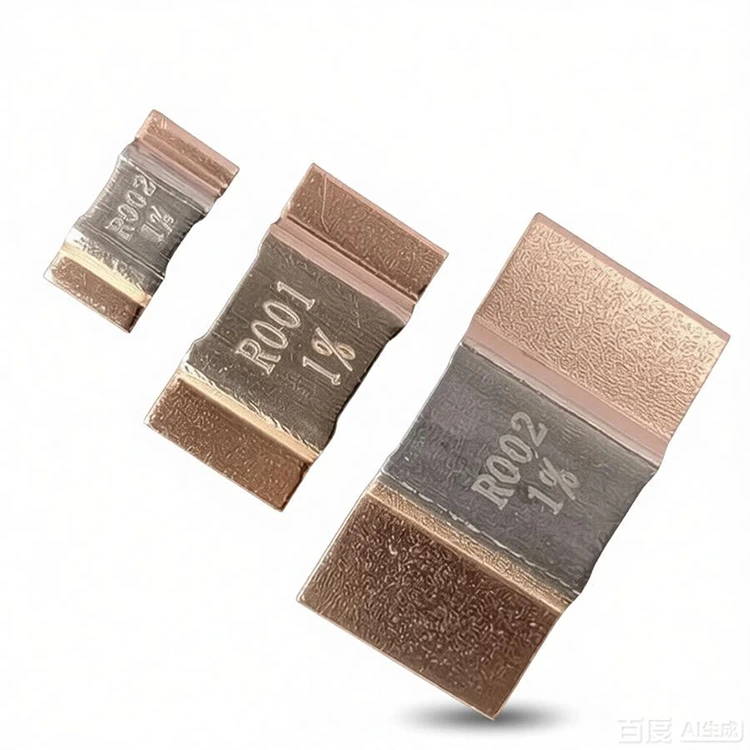

Resistore di rilevamento corrente in lega nuda

Il resistore di rilevamento di corrente in lega nuda di RST Electric rappresenta lo stato dell'arte nella tecnologia di rilevamento di corrente di precisione. Progettato per applicazioni in cui lo spazio sulla scheda è limitato e la precisione della misurazione è fondamentale, questo shunt a montaggio superficiale utilizza un processo di saldatura a fascio di elettroni avanzato per unire un elemento resistivo in lega ad alta stabilità con elettrodi di rame puro. Questa struttura interamente in metallo elimina l'induttanza parassita e i campi elettromagnetici termici comuni negli shunt convenzionali a film spesso o a filo avvolto, consentendo un rilevamento della corrente rapido e accurato nei circuiti ad alta frequenza.

Materiale principale

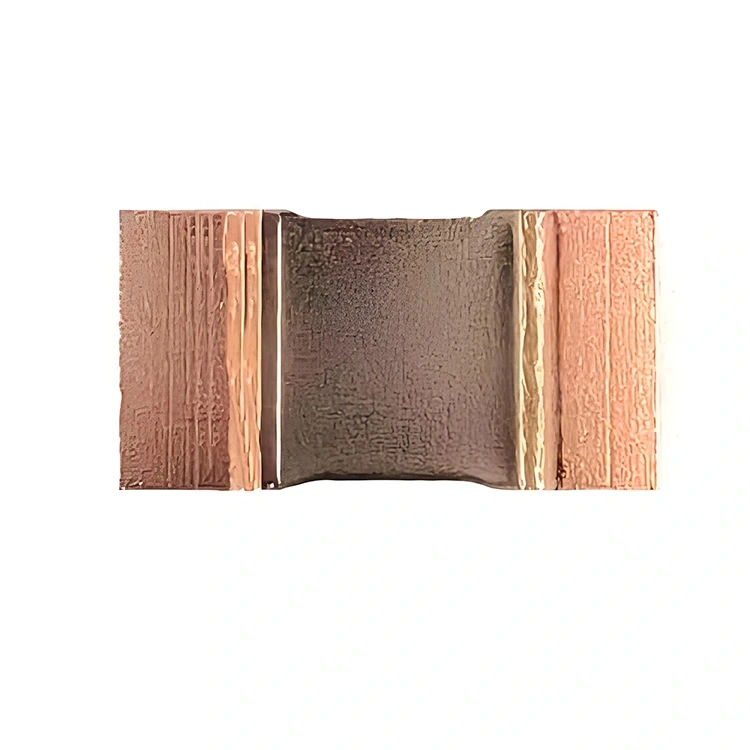

Il nucleo di questo resistore a bassa ohm è un elemento in lega di precisione disponibile in tre opzioni di materiale: manganina (CuMn) per applicazioni a basso TCR, Karma (NiCr) per stabilità superiore e FeCrAl (ferro-cromo-alluminio) per ambienti ad alta temperatura. L'elemento è saldato con fascio di elettroni a terminazioni in rame puro, creando una struttura monolitica con resistenza di contatto minima ed eccezionale resistenza meccanica. Il risultato è un resistore in grado di resistere a correnti di picco elevate, cicli termici e invecchiamento a lungo termine senza deriva.

La serie WSN è disponibile in quattro ingombri standard a montaggio superficiale:

● 2512 (6,4×3,2 mm) – Potenza nominale 3 W, ideale per stadi di potenza compatti

● 3920 (10×5,2 mm) – Potenza nominale 5 W, ottimizzato per applicazioni automobilistiche e industriali

● 5930 (15×7,2 mm) – potenza nominale 7 W, per sbarre collettrici e pacchi batteria ad alta corrente

● 2726 (6,95×6,6 mm) – potenza nominale 5 W, esclusivo formato quadrato a basso profilo per layout densi

I valori di resistenza vanno da 0,1 mΩ leader del settore fino a 5 mΩ, con tolleranze strette fino a ±0,5% e TCR fino a ±100 ppm/°C (manganina). Ogni unità è sottoposta a rigorosi test di affidabilità secondo gli standard AEC-Q200, inclusi cicli di temperatura, conservazione ad alta temperatura, durata del carico ed esposizione al calore umido.

In qualità di produttore affidabile di resistori di rilevamento di corrente in lega nuda in Cina, RST Electric combina oltre 10 anni di ingegneria di resistori di precisione con tecniche di produzione avanzate per fornire componenti che soddisfano i requisiti più esigenti delle applicazioni automobilistiche, industriali e di energia rinnovabile.

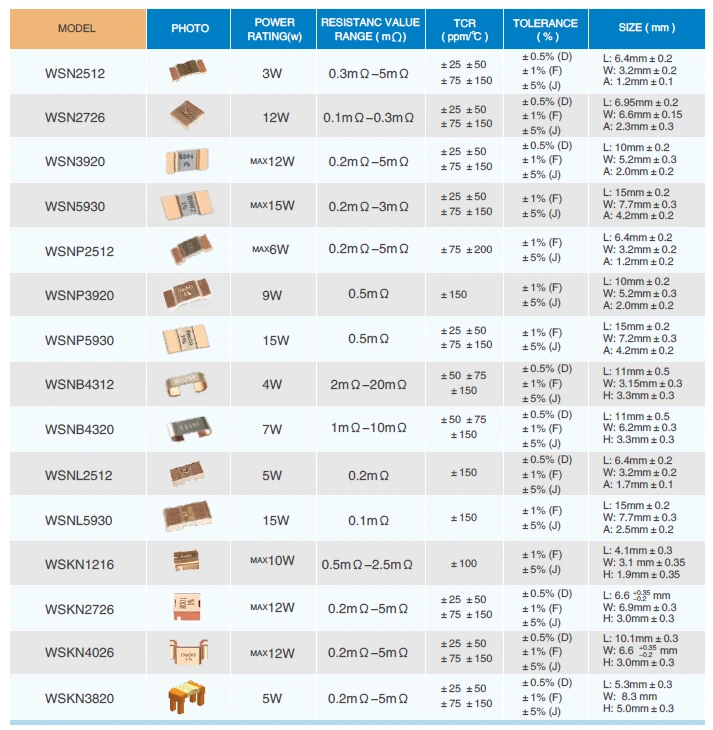

Specifica tecnica

Caratteristiche del prodotto

1. Costruzione saldata a fascio di elettroni: la saldatura monolitica lega-rame elimina la resistenza di contatto e garantisce un'eccezionale resistenza meccanica e stabilità a lungo termine.

2.Resistenza ultrabassa fino a 0,1 mΩ: consente la misurazione accurata di centinaia di ampere con perdita di potenza e caduta di tensione minime.

3. Induttanza estremamente bassa (0,5 nH – 5 nH) – L'induttanza parassita prossima allo zero consente l'uso in circuiti di commutazione ad alta frequenza (fino a diversi MHz) senza distorsione del segnale.

4. EMF termoelettrico molto basso (<1 µV/°C) – Riduce al minimo gli errori di misurazione causati dai gradienti di temperatura attraverso il resistore, fondamentali per il rilevamento preciso della corrente.

5. Opzioni multiple di lega: scegli Manganina (basso TCR), Karma (alta stabilità) o FeCrAl (alta temperatura) per ottimizzare le prestazioni per applicazioni specifiche.

6. Impronte SMD standard del settore: disponibili nelle dimensioni 2512, 3920, 5930 e 2726, compatibili con i processi di assemblaggio automatizzati.

7. Densità di potenza elevata: fino a 7 W in un pacchetto compatto 5930, ideale per moduli di potenza e pacchi batteria con vincoli di spazio.

8. Tolleranze di precisione: ±0,5% disponibile per la misurazione della corrente ad alta precisione nei BMS automobilistici e nelle unità industriali.

9. Struttura interamente in metallo: l'assenza di substrato ceramico o materiali a film spesso garantisce una gestione degli impulsi e una conduttività termica superiori.

Applicazioni del prodotto

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni resistore di rilevamento di corrente in lega nuda:

● Confezione su nastro e bobina: tutti i resistori della serie WSN sono forniti su bobine da 7 pollici o 13 pollici (quantità per bobina: 4.000 per 2512, 2.000 per 3920/5930, 1.000 per 2726), compatibili con l'assemblaggio pick-and-place automatizzato.

● Confezione sfusa: disponibile su richiesta per la prototipazione o la produzione in piccoli volumi.

● Sensibilità all'umidità: questi resistori sono classificati come MSL 1 (durata di conservazione illimitata) e non richiedono una gestione speciale per l'umidità.

● Documentazione: liste di imballaggio, certificati di ispezione e dichiarazioni di materiale incluse in ogni spedizione.

● Opzioni di trasporto: corriere espresso (DHL/FedEx/UPS) per piccole quantità, trasporto aereo per volumi medi, trasporto marittimo per ordini all'ingrosso.

Domande frequenti

1.Q: Quali sono i vantaggi di scegliere RST Electric?

R: Siamo profondamente coinvolti nel campo dei resistori di rilevamento di corrente in lega nuda da oltre 10 anni. Siamo un produttore certificato con il pieno controllo sulla selezione delle leghe, sulla saldatura a fascio di elettroni e sui processi di test. Non ci sono passaggi intermedi. La fabbrica fornisce i prodotti direttamente a un prezzo conveniente. Disponiamo di una base produttiva certificata ISO 9001 e di linee di produzione dedicate. Ogni prodotto viene sottoposto a test elettrici al 100% e i campioni superano i test di affidabilità di livello automobilistico AEC-Q200. La qualità è stabile e controllabile e può adattarsi con precisione a scenari impegnativi come le applicazioni automobilistiche e industriali.

2. D: Quali servizi di personalizzazione offre la vostra azienda?

R: Forniamo servizi di personalizzazione completi su più dimensioni: la dimensione del pacchetto supporta specifiche standard come 2512 e 3920, nonché dimensioni personalizzate; l'intervallo di resistenza va da 0,1 mΩ a 5 mΩ ed è possibile personalizzare valori di resistenza speciali; la tolleranza può arrivare fino a ±0,1%, adatta a diversi requisiti di precisione; il materiale può essere rame manganese, Kama, ecc., o leghe personalizzate; allo stesso tempo, è supportata l'opzione TCR da ±100 a ±750 ppm/°C e il rivestimento del terminale può essere selezionato come placcatura in stagno puro, stagno-piombo o oro secondo la richiesta.

3. Q: Quali sono le garanzie di qualità?

R: Ogni resistore di rilevamento di corrente in lega nuda che produciamo viene sottoposto a test elettrici al 100%, con particolare attenzione al controllo dei parametri fondamentali come il valore di resistenza e la tolleranza. I campioni vengono inoltre testati secondo lo standard AEC-Q200, compresi i cicli di temperatura, la durata del carico, lo stoccaggio ad alta temperatura e i test di umidità, che soddisfano pienamente i requisiti prestazionali per le applicazioni automobilistiche. Disponiamo di un sistema di produzione certificato ISO 9001 e di un team di ingegneri professionisti dedicato a soluzioni di rilevamento di corrente di livello automobilistico, garantendo la stabilità e l'affidabilità a lungo termine dei prodotti.

4. D: Quali sono i tempi di consegna, i metodi di spedizione e le garanzie post-vendita?

R: I tempi di consegna sono flessibili. Per i prodotti di dimensioni standard occorrono 10-15 giorni lavorativi; per i prodotti personalizzati sono necessari 15-25 giorni lavorativi. Il metodo di spedizione può essere scelto in base alla quantità acquistata. Per piccoli lotti è possibile utilizzare corrieri internazionali come DHL; per lotti medi è possibile adottare il trasporto aereo; per lotti di grandi dimensioni è possibile utilizzare il trasporto marittimo. Il servizio post-vendita fornisce una garanzia di 12 mesi. Sono disponibili la diagnosi remota dei guasti e la consegna di pezzi di ricambio. Insieme alla merce possono essere forniti documenti completi come rapporti di prova e certificati dei materiali. Allo stesso tempo, viene fornito supporto tecnico per l'integrazione del prodotto durante tutto il processo per garantire un'esperienza di acquisto senza preoccupazioni.
