Resistenza di messa a terra neutra

Funzione del prodotto

Il resistore di messa a terra del neutro di RST Electric svolge un ruolo indispensabile nei moderni sistemi di alimentazione a media tensione. Nelle reti solidamente messe a terra o non collegate a terra, i guasti monofase-terra possono generare correnti distruttive che danneggiano trasformatori, cavi e macchinari rotanti creando al contempo pericolosi potenziali di passaggio e contatto. Questo resistore del sistema di alimentazione affronta questi rischi inserendo una resistenza calcolata con precisione tra il punto neutro del sistema e la terra, limitando la corrente di guasto a terra a un livello gestibile, in genere tra 10 A e 2000 A, consentendo comunque una corrente sufficiente affinché i relè sensibili di guasto a terra possano rilevare e isolare il circuito interessato.

Prestazioni del prodotto

La filosofia ingegneristica alla base di questo resistore di messa a terra neutro enfatizza la longevità e le prestazioni in condizioni estreme. L'elemento resistivo impiega una configurazione a griglia fabbricata con leghe di acciaio inossidabile di alta qualità (SUS430 e SUS304), scelte per la loro eccezionale resistenza alla corrosione, coefficiente di resistenza alla temperatura stabile e capacità di resistere a ripetuti cicli termici durante eventi di guasto senza degrado meccanico. Questi elementi sono montati all'interno di robuste custodie disponibili in molteplici opzioni di materiali: acciaio inossidabile SUS304 per uso esterno standard, SUS316 per ambienti marini e offshore che richiedono una resistenza superiore alla nebbia salina o acciaio zincato verniciato per installazioni interne economiche.

Le prestazioni elettriche sono verificate attraverso protocolli di test completi. La resistenza di isolamento supera i 100 MΩ, mentre i test di resistenza dielettrica vengono condotti a livelli compresi tra 32 kV e 95 kV per un minuto a seconda della tensione del sistema. I valori nominali del livello di impulso base (BIL) vanno da 60 kV a 170 kV, garantendo che il resistore possa sopravvivere ai fulmini e ai transitori di commutazione senza guasti all'isolamento. I tempi nominali da 5 a 60 secondi si adattano a vari schemi di protezione, con il resistore progettato per assorbire l'intera energia di guasto rimanendo entro i limiti di temperatura. In qualità di produttore di fiducia di resistori di messa a terra neutra in Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori di potenza con una profonda conoscenza delle pratiche di messa a terra globali per fornire componenti che soddisfano i rigorosi requisiti di servizi pubblici, strutture industriali e sviluppatori di energia rinnovabile in tutto il mondo.

Specifica tecnica

Caratteristiche del prodotto

1. Resistenza alle alte temperature: elementi della griglia in acciaio inossidabile progettati per resistere allo stress termico estremo delle condizioni di corrente di guasto senza distorsioni, cedimenti o variazioni significative della resistenza.

2. Caratteristiche di resistenza stabile – La lega a basso TCR garantisce che la resistenza rimanga entro tolleranze strette durante i cicli di guasto, mantenendo una limitazione di corrente accurata.

3. Costruzione meccanica robusta: le griglie in acciaio inossidabile per carichi pesanti con supporti rinforzati resistono alle vibrazioni, agli urti e alle forze magnetiche durante i guasti.

4.Opzioni di monitoraggio integrate – Trasformatori di corrente opzionali per la misurazione remota della corrente, sensori termici per la protezione da sovratemperatura e contatti di allarme per l'integrazione SCADA.

5.Conformità IEEE32 e IEC: progettato e testato per soddisfare gli standard internazionali per i dispositivi di messa a terra neutri, garantendo prestazioni affidabili e sicurezza dell'operatore.

6.Ampia copertura applicativa – Adatto per sistemi da 6,3 kV a 35 kV con correnti di guasto da 10 A a 2000 A, adattandosi a diverse filosofie di protezione.

7. Tempi flessibili: disponibili da 5 secondi a 60 secondi per soddisfare i requisiti specifici di coordinamento dei relè e di eliminazione dei guasti.

8. Involucri resistenti alla corrosione: scelta di materiali tra cui SUS304, SUS316 e acciaio zincato verniciato per una durata ottimale in qualsiasi ambiente.

9. Elevati livelli di isolamento e impulso: i valori nominali BIL fino a 170 kV e la resistenza alla frequenza di alimentazione fino a 95 kV garantiscono la sopravvivenza ai fulmini e alle sovratensioni di commutazione.

10. Capacità di progettazione personalizzata: tensioni nominali speciali, valori di resistenza, configurazioni della custodia e pacchetti di monitoraggio disponibili per applicazioni uniche.

Applicazioni del prodotto

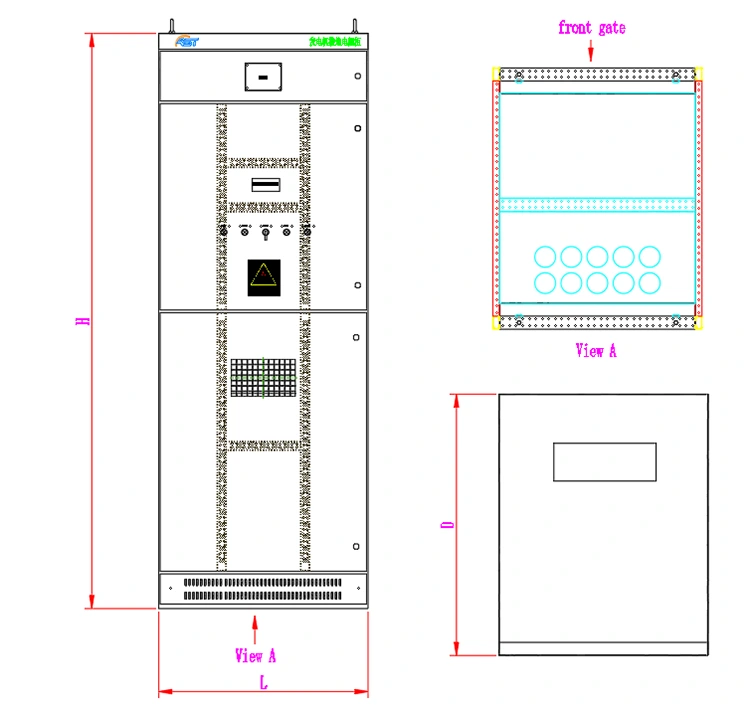

Disegno e dimensioni

Specifiche L(mm) L(mm) H(mm) Peso(KG)

6,3 e 10 kv-10~200 A 800 800 2200 300

10kv-400A 1000 1000 1800 400

10kv-800A 1200 1200 1800 600

10kv-1000A 1200 1200 2200 700

21KV-300A 1000 1000 1800 500

35KV-200A 1600 2400 2200 1200

35KV-400A 1800 1500 2300 1300

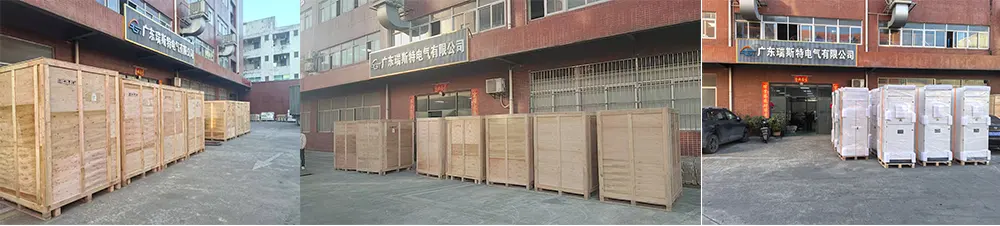

Pacchetto e spedizione

RST Electric implementa rigorosi protocolli di imballaggio per ogni resistore di messa a terra del neutro:

● Imballaggio adatto all'esportazione: ogni NER è montato in modo sicuro su un pattino in acciaio per carichi pesanti e racchiuso in una cassa di compensato personalizzata, esente da fumigazione e conforme agli standard ISPM 15 per le spedizioni internazionali.

● Protezione dall'umidità: le unità sono avvolte in una pellicola VCI (inibitore della corrosione del vapore) con confezioni di essiccante per prevenire danni da condensa durante il trasporto marittimo.

● Sollevamento e movimentazione: chiara etichettatura del baricentro e dei punti di sollevamento; staffe di spedizione e barre di sollevamento previste per una movimentazione sicura della gru.

● Protezione delle boccole: le boccole in porcellana sono protette con cappucci resistenti agli agenti atmosferici e imbottitura in schiuma per evitare danni.

● Documentazione: la documentazione di spedizione completa comprende liste di imballaggio, rapporti di test di fabbrica certificati, certificati dei materiali e supporto per lo sdoganamento.

● Opzioni di trasporto: collaboriamo con spedizionieri esperti di carichi pesanti per il trasporto marittimo FCL, project cargo, breakbulk o trasporto aereo, a seconda delle esigenze.

Tutte le unità sono sottoposte a test di accettazione in fabbrica (FAT) completi, testimoniati dai rappresentanti del cliente quando richiesto, tra cui misurazione della resistenza, resistenza di isolamento, tenuta dielettrica e ispezione visiva.

Domande frequenti

D: Quali capacità produttive principali possiede RST Electric?

R: RST Electric è un produttore cinese con licenza e certificazione, specializzato nella progettazione e produzione di resistori di messa a terra del neutro da oltre 10 anni. Ha una capacità produttiva di integrazione verticale completa, che copre dalla produzione di componenti della rete, produzione di involucri, assemblaggio del prodotto finito fino all'ispezione e all'accettazione, tutti controllati in modo indipendente durante tutto il processo per garantire una qualità del prodotto stabile e tracciabile ed eliminare i rischi di qualità causati dall'outsourcing in ogni fase. Disponiamo di uno stabilimento certificato ISO 9001, dotato di linee di produzione dedicate per resistenze a rete in acciaio inox e componenti di media tensione. Ogni resistore di messa a terra sarà sottoposto a test di routine al 100% prima di lasciare la fabbrica, coprendo indicatori fondamentali come valore di resistenza, resistenza di isolamento e tensione di resistenza alla frequenza di alimentazione. Allo stesso tempo, verranno condotti anche test di tipo come l'impulso di fulmine (BIL), la verifica dell'aumento della temperatura e la capacità di corrente a breve termine per garantire in modo completo che le prestazioni del prodotto soddisfino gli standard. Inoltre, il nostro team di ingegneri vanta una grande esperienza e si concentra sulla progettazione del sistema di messa a terra, sull'applicazione degli standard IEEE32/IEC e sul coordinamento della protezione. Possono controllare completamente la compatibilità del prodotto dalla progettazione alla produzione.

D: Quali parametri di personalizzazione sono supportati dalla resistenza di messa a terra neutra?

R: RST Electric offre servizi di personalizzazione completi. I parametri possono essere regolati in modo flessibile in base agli scenari applicativi reali dei clienti per soddisfare le varie esigenze personalizzate. La tensione del sistema copre generalmente da 6,3 kV a 35 kV e tensioni più elevate possono essere ottenute attraverso una progettazione personalizzata. La corrente di guasto supporta da 10 A a 2000 A e, secondo necessità, è possibile sviluppare valori nominali speciali. La valutazione del tempo è compresa tra 5 e 60 secondi e la durata specifica può essere personalizzata. Il valore della resistenza può essere calcolato in base allo scenario applicativo, variando da 1Ω a 9999Ω. Inoltre, il materiale del guscio può essere selezionato tra acciaio inossidabile SUS304, SUS316, acciaio verniciato o leghe personalizzate. Il livello di protezione può essere regolato da IP23 a IP65 in base all'ambiente in loco. Allo stesso tempo, trasformatori di corrente (CT), sensori termici, contatti di allarme e interfacce di monitoraggio remoto possono essere equipaggiati per soddisfare pienamente i requisiti di protezione della messa a terra di diversi settori.

D: La tua azienda ha esperienza nella fornitura globale?

R: RST Electric ha una vasta esperienza nella fornitura globale. È un fornitore affidabile per appaltatori EPC, società elettriche, operatori industriali e sviluppatori di energia rinnovabile in cinque continenti. I nostri prodotti sono stati esportati in oltre 40 paesi e regioni, coprendo i principali mercati come Regno Unito, Germania, Emirati Arabi Uniti, Arabia Saudita, Australia, Singapore e Sud Africa. Abbiamo accumulato una profonda esperienza nel settore nell'applicazione dei resistori di messa a terra del neutro e conosciamo diversi standard nazionali e internazionali. Siamo in grado di soddisfare con precisione i requisiti di conformità di vari clienti, che si tratti di sistemi energetici, impianti industriali o progetti di energia rinnovabile. Siamo in grado di fornire soluzioni di resistenza di messa a terra neutra altamente adattabili e affidabili per aiutare i clienti a ottenere una protezione di messa a terra sicura per i loro sistemi.

D: Qual è il tempo di consegna? Quali sono i materiali di supporto e le garanzie post-vendita?

R: RST Electric ha una capacità produttiva stabile e può rispondere in modo efficiente alle richieste degli ordini dei clienti. Per la resistenza di messa a terra neutra standard con specifiche regolari, il tempo di consegna è di 30-45 giorni lavorativi; per i prodotti personalizzati, i tempi di consegna sono di 45-60 giorni lavorativi, garantendo che ciò non influisca sullo stato di avanzamento del progetto dei clienti. Ogni lotto di prodotti sarà accompagnato da documenti tecnici completi, inclusi rapporti di prova, certificati dei materiali, dichiarazione di conformità IEEE32, dichiarazione IEC e manuale di funzionamento e manutenzione, che è conveniente per i clienti accettare, revisione della conformità e utilizzo successivo. Forniamo un servizio di garanzia di 24 mesi. Facendo affidamento sulla rete globale di ricambi, possiamo fornire diagnosi remota dei guasti e consegna rapida dei pezzi di ricambio. Allo stesso tempo, possiamo anche fornire servizi a valore aggiunto come supporto per il debug in loco in base alle esigenze del cliente e fornire una protezione completa per il progetto del cliente durante l'intero processo.

D: Quali vantaggi comporta la scelta di RST Electric in termini di costi di approvvigionamento e rapporto qualità-prezzo?

R: Aderiamo al modello di fornitura diretta in fabbrica, senza aumenti di prezzo di livello medio. Il prezzo è completamente trasparente e consente ai clienti di acquistare un resistore di messa a terra neutro di alta qualità a un costo più ragionevole, migliorando significativamente il rapporto qualità-prezzo dell'acquisto. Allo stesso tempo, i nostri prodotti vengono realizzati attraverso l'intero processo di produzione indipendente e sottoposti a severi controlli, garantendo qualità stabile e lunga durata, che possono ridurre efficacemente i costi di manutenzione e sostituzione in futuro. Inoltre, il nostro team di ingegneri può ottimizzare la progettazione del prodotto in base ai requisiti di progetto del cliente, garantendo al tempo stesso che le prestazioni soddisfino gli standard, fornendo ai clienti soluzioni più convenienti che bilanciano qualità del prodotto, conformità e costi di approvvigionamento, consentendo ai clienti di ottenere una protezione di messa a terra del sistema a basso costo e ad alta sicurezza.
