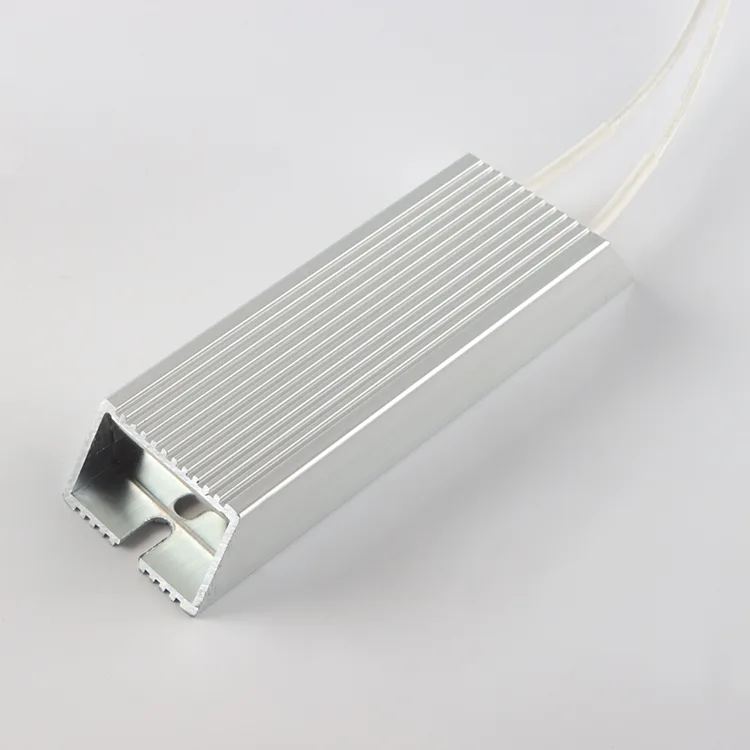

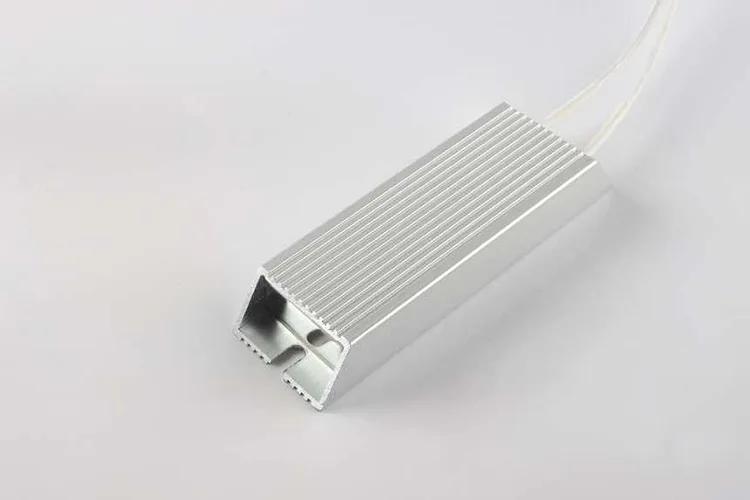

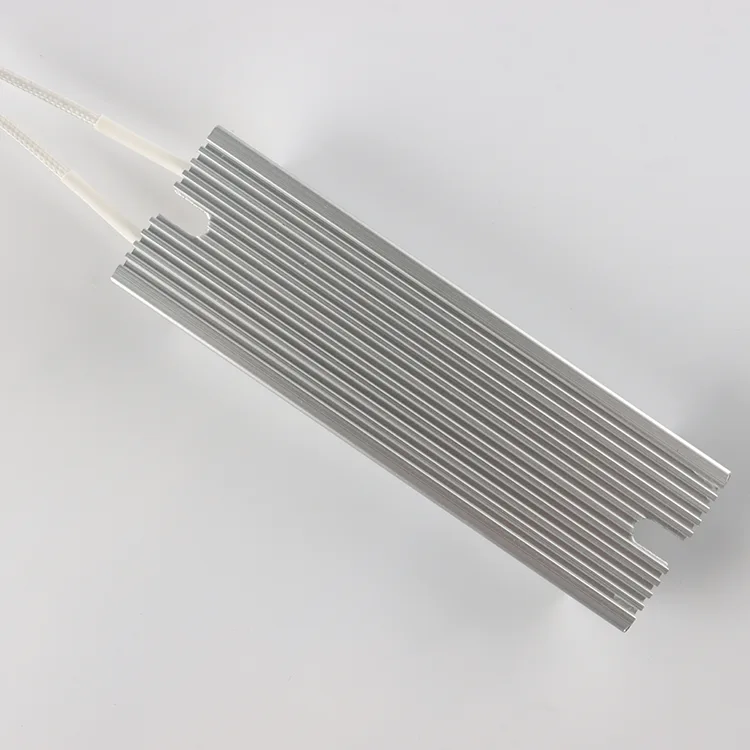

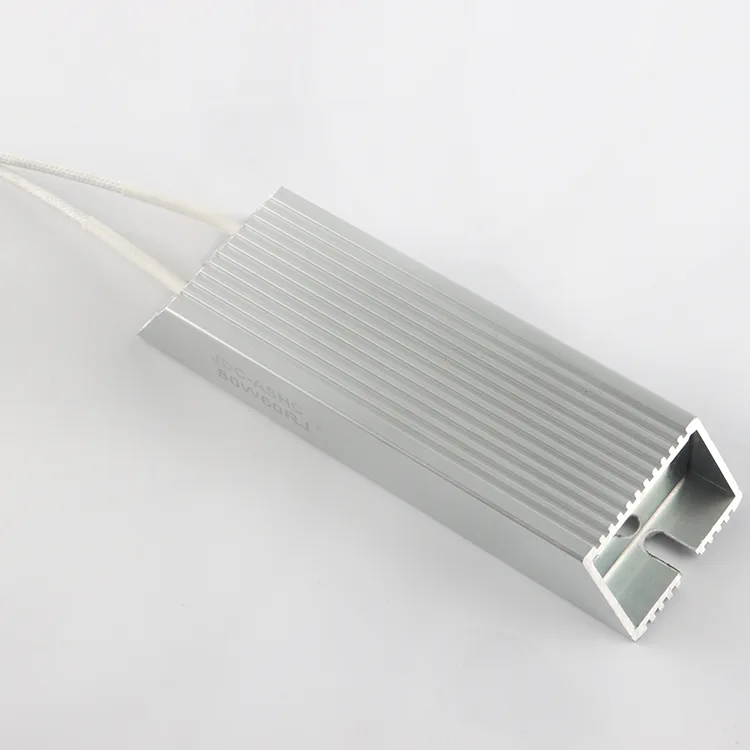

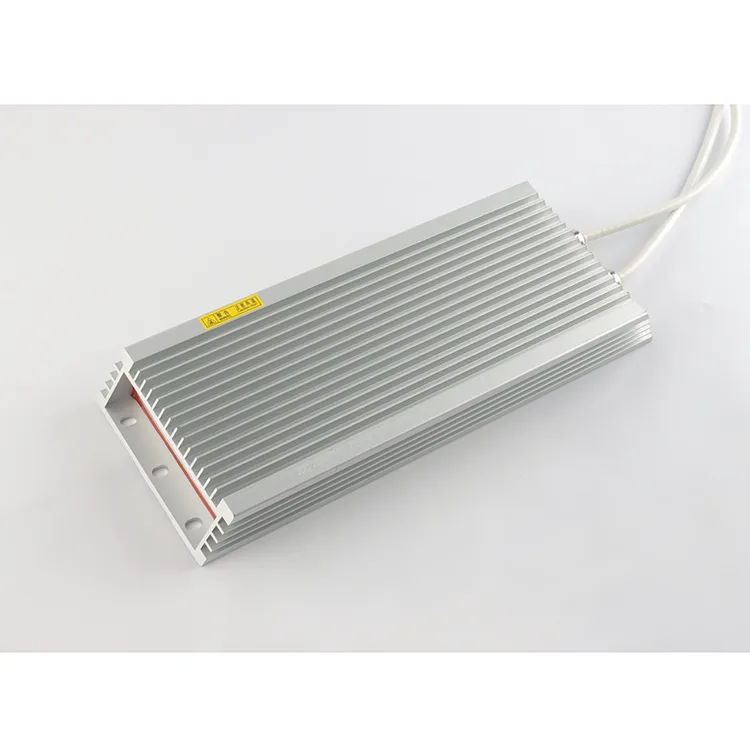

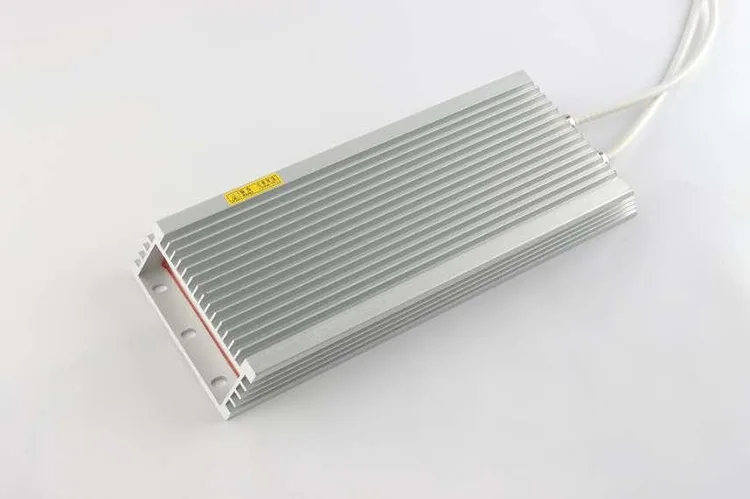

Resistore con custodia in alluminio

Il resistore di frenatura a filo avvolto con alloggiamento in alluminio serie RXLG è un resistore di frenatura dinamico industriale ad alte prestazioni progettato e prodotto da RST Electric, un fornitore di resistori professionale con oltre 10 anni di esperienza in ricerca e sviluppo e produzione dedicata. Il resistore con alloggiamento in alluminio è stato sviluppato appositamente per risolvere i difetti comuni dei tradizionali resistori a filo aperto e dei resistori tubolari in ceramica, come surriscaldamento frequente, debole resistenza alle vibrazioni e breve durata in condizioni di frenata dinamica continua.

Adottando un guscio integrato in lega di alluminio estruso come dissipatore di calore tutto in uno e un nucleo in ceramica ad alta temperatura avvolto con filo di resistenza in lega ad alta stabilità, il resistore di frenatura RXLG presenta una struttura compatta, eccellenti prestazioni di dissipazione del calore e una forte capacità anti-shock.

La sua gamma di potenza copre da 60 W a 2000 W, con valori di resistenza da 0,1 Ω a 10 KΩ. Supporta due tolleranze di resistenza (±1% / ±5%) e molteplici opzioni di coefficiente di temperatura. Sono disponibili tre gradi di protezione di ingresso (IP20 standard, IP54 e IP65 opzionali) per adattarsi a diversi ambienti di lavoro.

Tutti i prodotti sono conformi agli standard di certificazione internazionale CE e RoHS. Ampiamente abbinati a convertitori di frequenza (VFD), servomotori, ascensori, gru, alimentatori UPS, apparecchiature di saldatura e sistemi di generazione di energia rinnovabile, i resistori della serie RXLG sono ideali per la frenatura dinamica, la dissipazione dell'energia rigenerativa e le prove di carico. Supportiamo la completa personalizzazione OEM e ODM in termini di potenza, resistenza, tipo di terminale e dimensioni di installazione, servendo fornitori di apparecchiature di automazione e integratori di sistemi globali.

Specifiche tecniche

Dimensioni e peso standard

Design strutturale unico e vantaggi competitivi fondamentali

Punti salienti della progettazione strutturale

Casa in alluminio estruso scanalato, rispetto agli involucri piatti in alluminio, il design scanalato espande l'area di scambio termico del 42%. Realizza una dissipazione naturale passiva del calore senza ventole di raffreddamento ausiliarie, riducendo efficacemente i punti caldi interni ed evitando il surriscaldamento locale durante il funzionamento continuo a lungo termine.

1. Struttura di avvolgimento con nucleo in ceramica. Il nucleo ceramico inorganico ad alta temperatura fissa saldamente il filo resistivo in lega. Anche in caso di vibrazioni dell'apparecchiatura a lungo termine, il filo di resistenza non si sposta o si allenta, mantenendo la deviazione della resistenza entro l'intervallo di tolleranza standard e garantendo prestazioni elettriche stabili.

2. Base di montaggio preforata. I fori di montaggio standard pre-riservati sul guscio inferiore consentono una rapida installazione sugli armadietti delle apparecchiature. L'installazione a stretto contatto migliora l'efficienza di conduzione del calore di oltre il 30%, massimizzando il vantaggio di dissipazione del calore del guscio in alluminio.

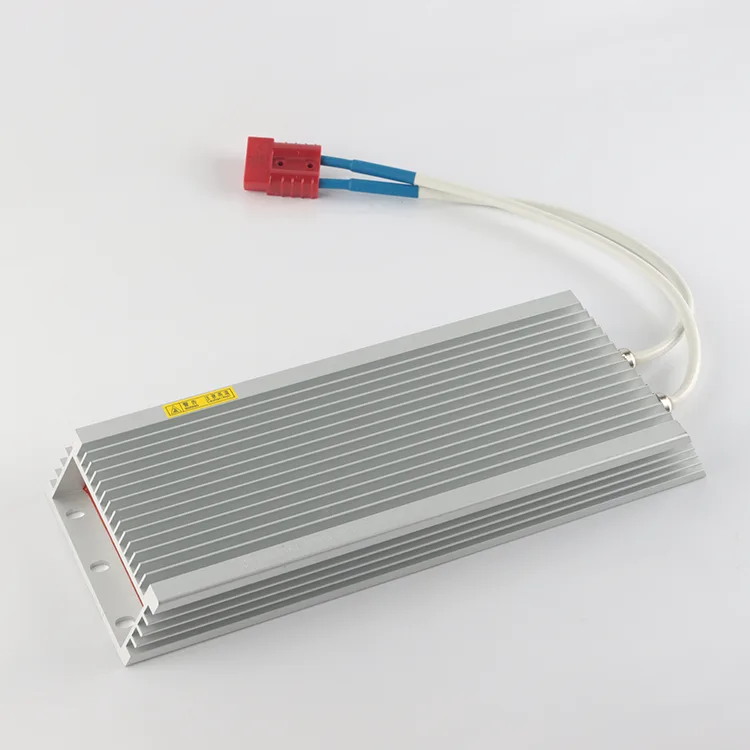

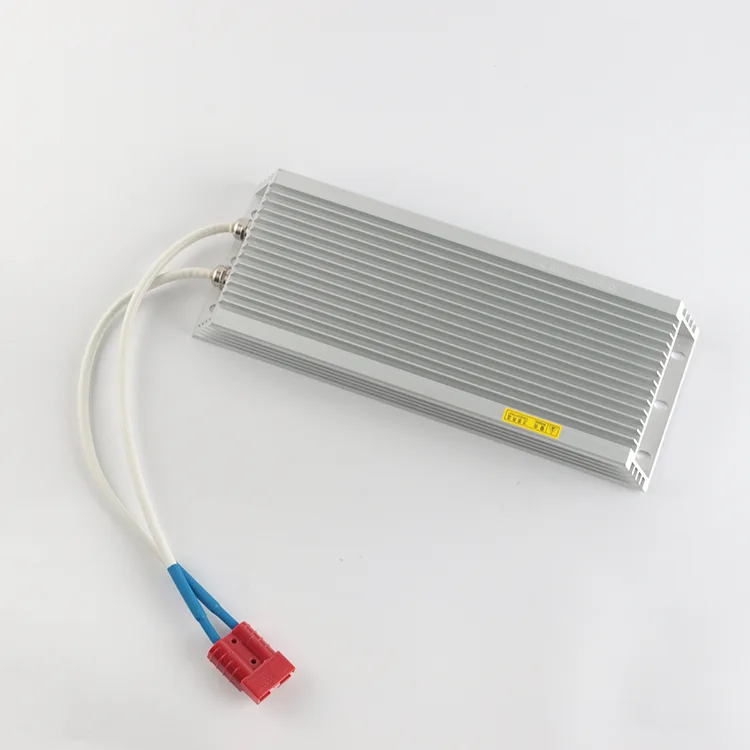

3. Più terminali opzionali. Sono forniti tre tipi di terminali (terminale a vite, cavo volante, connettore personalizzato) per soddisfare le abitudini di cablaggio di diversi integratori di automazione e produttori di apparecchiature, migliorando l'efficienza del cablaggio in loco.

Principali vantaggi del prodotto

1. Eccellente dissipazione del calore e alta densità di potenza

2. Forte resistenza meccanica e ambientale

3. Installazione semplice e flessibile

4. Sicurezza elettrica affidabile.

5. Copertura completa delle specifiche

6. Lunga durata

7. Personalizzazione flessibile

Scenari applicativi e principi di funzionamento diversificati

I resistori con custodia in alluminio sono ampiamente utilizzati nell'automazione industriale, nell'elettronica di potenza, nei macchinari di sollevamento, nelle nuove energie e in altri campi. La funzione principale è la frenatura dinamica e la dissipazione dell'energia rigenerativa.

1. Azionamenti a frequenza variabile (VFD)

2. Alimentatori e UPS

3. Controllo e automazione motori

4. Attrezzatura per saldatura

5. Gru e ascensori

Specifiche di installazione e guida alla manutenzione giornaliera a più livelli

Standard di manutenzione periodica a più livelli

1. Controllo quotidiano a campione, controlla se il guscio è scolorito e se i terminali hanno un odore anomalo all'avvio dell'apparecchiatura. Interrompere immediatamente l'uso se la resistenza si surriscalda in modo anomalo.

2. Manutenzione ordinaria mensile, pulire la polvere e lo sporco d'olio nelle scanalature di dissipazione del calore in alluminio. L'accumulo di polvere è la causa principale del guasto da surriscaldamento del resistore.

3. Manutenzione approfondita trimestrale, interrompere l'alimentazione, serrare le viti dei terminali e utilizzare un multimetro per testare il valore di resistenza effettivo. Sostituire il resistore in tempo se la resistenza supera l'intervallo di tolleranza.

4. Manutenzione dello stoccaggio inattivo a lungo termine, conservare i prodotti in un magazzino asciutto e ventilato. Accendere e utilizzare per 30 minuti ogni 3 mesi per rimuovere l'umidità interna e prevenire il degrado delle prestazioni di isolamento.

Casi di progetto reali con dati quantificati

Selezioniamo 4 casi tipici di clienti globali con punti critici reali, soluzioni e dati di miglioramento misurabili per mostrare le prestazioni del prodotto in condizioni di lavoro reali.

Caso 1: Fabbrica europea OEM di ascensori (Spagna)

● Punto critico per il cliente: i resistori di frenatura tubolari originali si surriscaldavano frequentemente, richiedendo manutenzione 3~5 volte al mese, con conseguenti elevati costi di assistenza post-vendita.

● Soluzione adottata: sostituito con un resistore di frenatura RXLG da 1000 W IP20 con custodia in alluminio.

● Dati di funzionamento: i resistori hanno funzionato ininterrottamente per 27 mesi senza guasti per surriscaldamento. I costi di manutenzione mensile vengono ridotti dell'83% e lo spazio nell'armadio viene risparmiato di quasi il 35%.

Caso 2: Produttore di gru del sud-est asiatico (Vietnam)

● Punto critico per il cliente: l'officina si trova in una zona costiera con elevata umidità e forti vibrazioni. Ogni anno, durante la stagione delle piogge, i resistori ordinari subiscono spesso guasti da cortocircuito.

● Soluzione adottata: resistori di frenatura sigillati RXLG 1500W IP54 personalizzati.

● Dati di funzionamento: dopo 22 mesi di funzionamento continuo nell'officina umida, non si è verificato alcun afflusso di acqua o danni da cortocircuito. I tempi di inattività delle apparecchiature causati da guasti ai resistori sono stati ridotti da 12 giorni all'anno a meno di 2 giorni all'anno.

Caso 3: Integratore di sistemi solari off-grid (Australia)

● Punto critico per il cliente: i resistori di carico tradizionali non sono in grado di adattarsi alle grandi differenze di temperatura esterne, invecchiano rapidamente e perdono la funzione di scarico del carico, con conseguente sovraccarico della batteria.

● Soluzione adottata: resistenza personalizzata RXLG da 500 W IP65 completamente impermeabile come carico di scarico dell'energia solare ridondante.

● Dati operativi: funzionamento esterno stabile per 19 mesi. Il numero di guasti da sovraccarico della batteria è ridotto del 90%.

Caso 4: Impianto di automazione CNC nazionale

● Punto critico per il cliente: frequenti arresti di emergenza dei servomotori portano al rapido invecchiamento dei comuni resistori, che devono essere sostituiti ogni 3~6 mesi.

● Soluzione adottata: resistori di frenatura RXLG da 200 W applicati con custodia in alluminio.

● Dati operativi: i resistori sopportano migliaia di azioni di frenatura ogni giorno e la durata di servizio di un singolo set è estesa a oltre 2 anni.

Imballaggio e spedizione globale

Protezione professionale dell'imballaggio

1. Ogni singolo resistore con alloggiamento in alluminio è avvolto con una pellicola in PE antigraffio e imballato in un piccolo cartone indipendente per evitare graffi sul guscio in alluminio.

2. Tutti i pin terminali e i cavi sono coperti con cappucci isolanti in gomma per evitare deformazioni e cortocircuiti dei cavi durante il trasporto a lunga distanza.

3. Per gli ordini all'ingrosso, vengono aggiunti divisori in schiuma all'interno del cartone esterno per ammortizzare collisioni e vibrazioni.

4. A ciascun lotto di merci sono allegati documenti completi, tra cui il rapporto di ispezione di fabbrica, i certificati CE e RoHS e la lista di imballaggio.

Soluzioni di spedizione globali

1. Piccoli ordini di prova e campione: DHL, FedEx, UPS International Express, consegna entro 3~7 giorni lavorativi.

2. Ordini in lotti medi: trasporto aereo, equilibrio tra tempi e costi.

3. Ordini all'ingrosso di grandi dimensioni: trasporto marittimo marittimo, la soluzione più conveniente per gli appalti di massa.

Ispezione pre-imbarco

Tutti i resistori della serie RXLG superano l'ispezione completa di fabbrica al 100% prima della consegna, inclusi test di resistenza, test di tenuta ad alta tensione e rilevamento di immagini termiche, per garantire prodotti qualificati.

Domande frequenti

Q1: È possibile utilizzare il resistore standard IP20 in ambienti aperti all'aperto?

R: No. Il grado IP20 previene solo i detriti solidi di grandi dimensioni e non ha capacità di impermeabilità e resistenza all'umidità. Per ambienti esterni, umidi o soggetti a schizzi, scegliere resistori sigillati IP54 o IP65 personalizzati per evitare cortocircuiti interni causati dal vapore acqueo.

Q2: Cosa causa il surriscaldamento rapido del resistore dopo un funzionamento di breve durata?

R: Ci sono quattro ragioni principali:

① Lo spazio circostante è bloccato, con conseguente scarsa dissipazione del calore;

② La polvere si accumula e intasa le scanalature di dissipazione del calore in alluminio;

③ La potenza di frenatura istantanea effettiva supera la potenza nominale del resistore;

④  I terminali allentati causano un'eccessiva resistenza di contatto.

Q3: I resistori possono essere collegati in serie o in parallelo per combinare potenza e resistenza?

R: Sì. Sono supportate le connessioni in serie e in parallelo. Il nostro team tecnico professionale può fornire soluzioni di cablaggio serie-parallelo mirate in base ai parametri di potenza e resistenza richiesti per realizzare carichi combinati ad alta potenza.

Q4: Qual è la vostra politica di garanzia?

R: Forniamo una garanzia globale di 12 mesi in caso di installazione corretta e condizioni operative normali. Nel frattempo, offriamo assistenza tecnica gratuita a vita per la selezione dei parametri, l'installazione e l'eliminazione dei guasti.

Q5: Supportate parametri e aspetti personalizzati?

R: Sicuramente. Possiamo personalizzare la potenza nominale, il valore di resistenza, la tolleranza, il grado IP, il tipo di terminale, le dimensioni di montaggio e il colore del guscio in base ai disegni o ai requisiti. I servizi OEM e ODM sono completamente disponibili.

Q6: Qual è l'intervallo di temperatura operativa di questo resistore?

R: La normale temperatura ambiente operativa varia da -55 ℃ a +200 ℃, adattandosi alle officine ad alta temperatura e agli ambienti esterni a bassa temperatura in diverse regioni.
