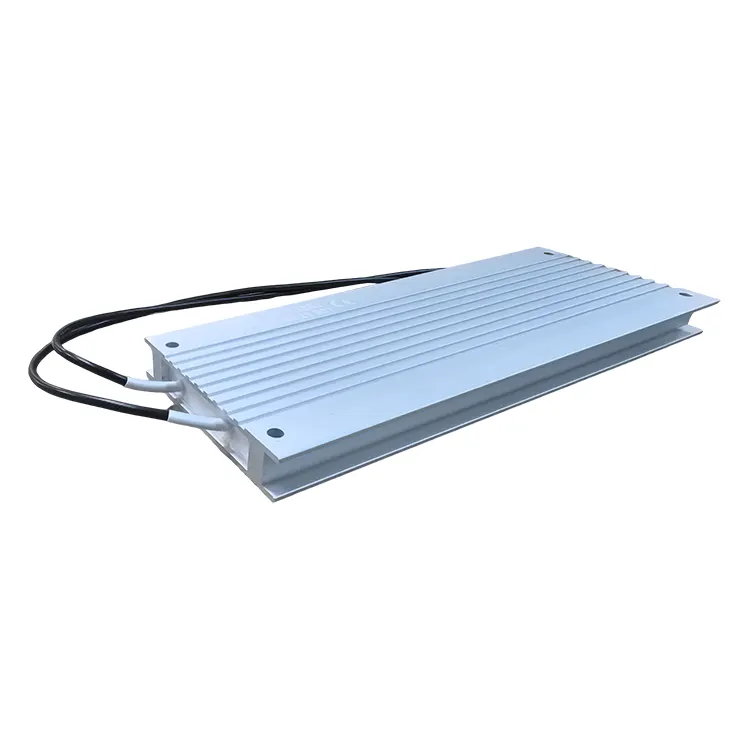

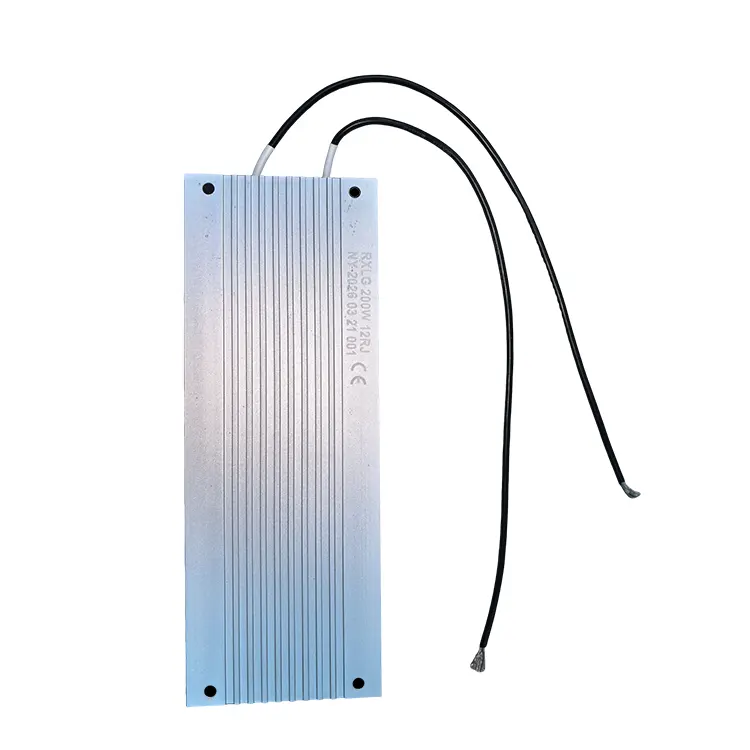

Resistore rivestito in metallo

Il resistore rivestito in metallo di RST Electric rappresenta una soluzione avanzata per applicazioni che richiedono un'elevata capacità di impulso in un contenitore compatto e a basso profilo. A differenza dei resistori di potenza convenzionali, questo resistore a basso profilo presenta un elemento specializzato in filo avvolto incapsulato all'interno di un robusto alloggiamento rivestito in metallo, progettato specificamente per il montaggio del dissipatore di calore per ottenere una migliore dissipazione di potenza. Se montato su un dissipatore di calore appropriato, la potenza nominale raddoppia: ad esempio, RXLT150 eroga 150 W senza dissipatore di calore e 300 W con dissipatore di calore, offrendo un'eccezionale flessibilità di progettazione agli ingegneri che bilanciano spazio e requisiti termici.

La struttura enfatizza l'affidabilità in condizioni estreme: ciascuna unità resiste a sovraccarichi impulsivi pari a 10 volte la potenza nominale per 5 secondi, rendendola ideale per catturare energia rigenerativa nei circuiti di frenatura e sopravvivere a sovratensioni transitorie nelle applicazioni inverter. I cavi standard da 600 V semplificano il cablaggio sul campo e garantiscono un funzionamento sicuro in ambienti industriali a media tensione. Il fattore di forma a basso profilo, con altezze notevolmente ridotte rispetto ai tradizionali resistori tubolari o montati su telaio, consente l'installazione in involucri poco profondi, scatole terminali del motore o il collegamento diretto al telaio dell'azionamento.

Le prestazioni elettriche sono convalidate attraverso test rigorosi: la resistenza di isolamento supera i 10 GΩ a 500 V e la tenuta dielettrica è verificata a 4.000 V CA, garantendo un funzionamento sicuro nei sistemi ad alta tensione. Il coefficiente di temperatura viene mantenuto entro ≤ ±150 ppm/°C, garantendo valori di resistenza stabili in tutto il campo operativo fino a +250°C di temperatura superficiale. In qualità di produttore affidabile di resistori rivestiti in metallo in Cina, RST Electric combina oltre 10 anni di esperienza nella progettazione di resistori di potenza con una produzione di precisione per fornire componenti che soddisfano i requisiti esigenti della moderna elettronica di potenza.

Specifica tecnica

Caratteristiche del prodotto

1. Elevata capacità di impulso: resiste a sovraccarichi di impulso di 10 volte la potenza nominale per 5 secondi, ideale per catturare energia rigenerativa nei circuiti di frenatura e sopravvivere a sovratensioni transitorie.

2. Design a basso profilo: il fattore di forma compatto consente l'installazione in involucri poco profondi, scatole terminali del motore e sistemi di azionamento con vincoli di spazio.

3.Potenza nominale flessibile: la doppia potenza nominale (con/senza dissipatore di calore) offre flessibilità di progettazione; la potenza raddoppia se il dissipatore di calore è montato correttamente.

4.Cavi ad alta tensione: i cavi standard da 600 V semplificano il cablaggio sul campo e garantiscono un funzionamento sicuro nelle applicazioni industriali a media tensione.

5. Isolamento superiore: la resistenza di isolamento ≥ 10 GΩ a 500 V e la resistenza dielettrica di 4000 V CA garantiscono un funzionamento sicuro nei sistemi ad alta tensione.

6. TCR basso: il coefficiente di temperatura ≤ ±150 ppm/°C garantisce valori di resistenza stabili nell'intero intervallo operativo fino a +250°C.

7.Ottimizzato per applicazioni di frenatura e inverter: progettato specificatamente per circuiti di frenatura dinamica, protezione di inverter/convertitore e applicazioni di azionamento di motori.

8. Robusta struttura rivestita in metallo: l'alloggiamento in lega di alluminio fornisce protezione meccanica e un efficiente trasferimento di calore alla superficie di montaggio.

9.Ampio intervallo di resistenze: da 2,2 Ω a 1,1 kΩ che coprono diversi requisiti di rilevamento della corrente e dissipazione di energia.

Applicazioni del prodotto

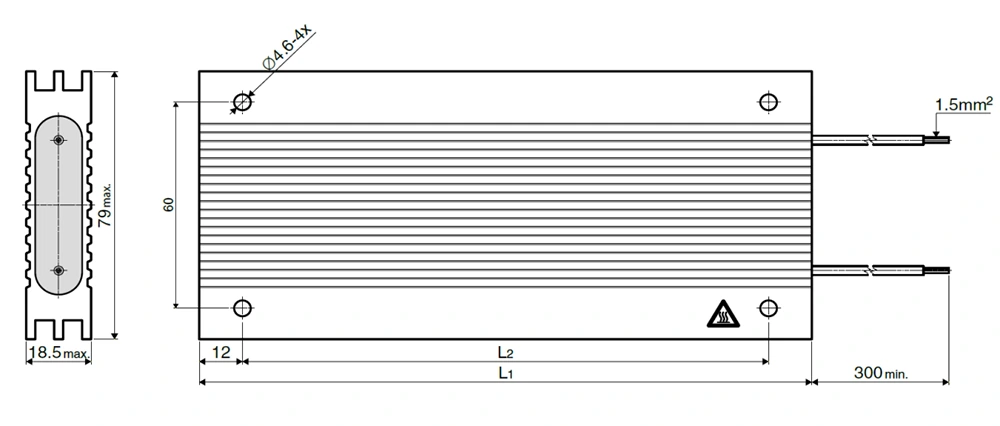

Disegno e dimensioni

Tipo   L1(±3) L2(±2)

RXLT1508056

RXLT200 110 86

RXLT300 163 139

RXLT400216192

RXLT500270246

RXLT600 300 276

Pacchetto e spedizione

Imballaggio indipendente

RST Electric attribuisce grande importanza alla sicurezza del trasporto dei prodotti. Ciascun resistore rivestito in metallo è confezionato in modo indipendente. Viene prima avvolto con una pellicola a bolle elettrica antistatica e quindi inserito in una scatola di imballaggio indipendente. Ciò fornisce una protezione completa per l'involucro metallico e i terminali dei cavi, evitando danni causati da attrito e collisione durante il trasporto.

Diversi design di imballaggi

I cavi verranno arrotolati, ordinati e fissati con fascette per evitare danni durante il trasporto; per gli ordini all'ingrosso vengono utilizzate scatole di cartone ondulato per l'imballaggio, con divisori in schiuma all'interno per evitare che le resistenze entrino in collisione tra loro.

Servizi di trasporto flessibili

Ogni lotto di merce è accompagnato da una bolla di accompagnamento e da un certificato di ispezione, facilitando la verifica di conformità da parte dei clienti. I metodi di trasporto sono flessibili, con DHL/FedEx/UPS express per piccoli lotti, trasporto aereo per lotti medi e trasporto marittimo per lotti grandi, soddisfacendo le varie esigenze.

Test rigorosi

Tutti i prodotti vengono sottoposti a test elettrici al 100% prima del confezionamento. I test chiave includono valore di resistenza, isolamento e rigidità dielettrica. Solo dopo aver soddisfatto gli standard prestazionali verranno spediti, garantendo il funzionamento stabile dei prodotti.

Perché scegliere RST Elettrico?

Quando la capacità di impulso e il design compatto sono importanti, RST Electric è in grado di farlo.

Fabbrica diretta, specialisti del rivestimento in metallo

● Siamo un produttore certificato con sede in Cina, specializzato nella produzione di resistori rivestiti in metallo da oltre 10 anni.

● Controllo interno completo sulla produzione degli elementi a filo avvolto, sulla fabbricazione degli alloggiamenti in metallo e sull'assemblaggio finale, garantendo una qualità costante.

● Prezzi diretti dalla fabbrica su ogni resistore a basso profilo, con struttura dei costi trasparente e senza intermediari.

Produzione professionale e garanzia di qualità

● Impianti certificati ISO 9001 con linee di produzione dedicate per resistori ad alto impulso.

● Test elettrici al 100% (resistenza, isolamento, dielettrico) eseguiti su ogni unità.

● La convalida del sovraccarico a impulsi garantisce che ciascun resistore soddisfi 10 volte la capacità di potenza nominale.

● Team di ingegneri esperti specializzati in applicazioni di frenatura e inverter.

🌍 Esperienza globale, fornitore affidabile

● Fornitore comprovato di produttori di azionamenti per motori, produttori di inverter e integratori di sistemi di energia rinnovabile in tutto il mondo.

● Esperienza comprovata nell'esportazione in oltre 40 paesi, tra cui Germania, Stati Uniti, Giappone, Corea del Sud e Italia.

● Esperienza approfondita in applicazioni che richiedono un'elevata gestione degli impulsi e un design compatto.

Personalizzazione infinita

● Potenze nominali: da 150 W a 600 W (superiore disponibile in configurazioni personalizzate).

● Valori di resistenza: da 2,2Ω a 1,1kΩ (valori speciali disponibili).

● Tolleranza: ±5% (tolleranze personalizzate disponibili su richiesta).

● Lunghezze dei cavi: disponibili lunghezze standard o personalizzate.

● Terminazioni: cavi da 600 V/connettori personalizzati/cavi volanti.

● Montaggio: supporto dissipatore di calore standard/staffe personalizzate.

Consegna affidabile e supporto a vita

● Tempi di consegna standard: 7-10 giorni per le valutazioni standard; 15-20 giorni per configurazioni personalizzate.

● Documentazione completa: rapporti di prova, certificazioni dei materiali, dichiarazioni RoHS/CE.

● Supporto tecnico disponibile per l'integrazione in azionamenti, inverter e sistemi di frenatura.
