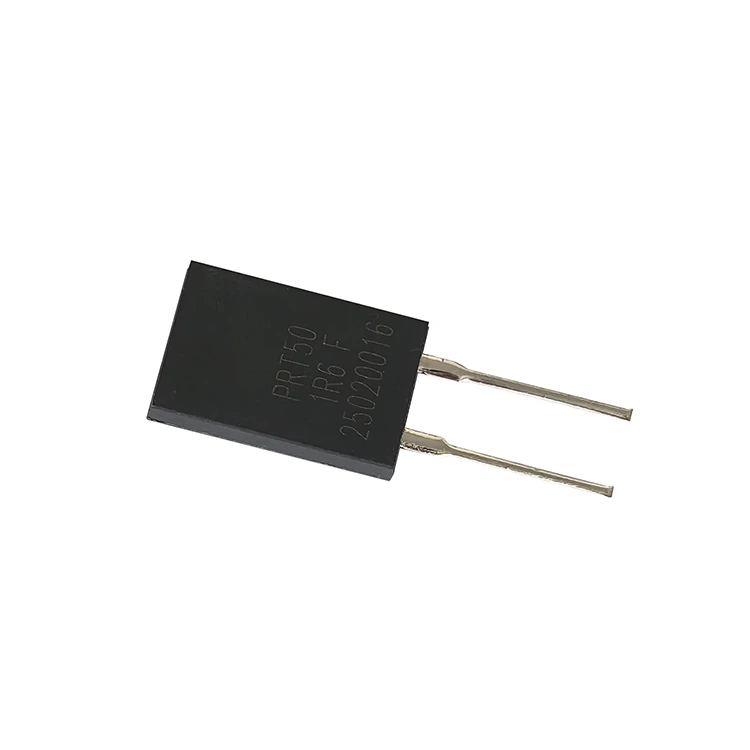

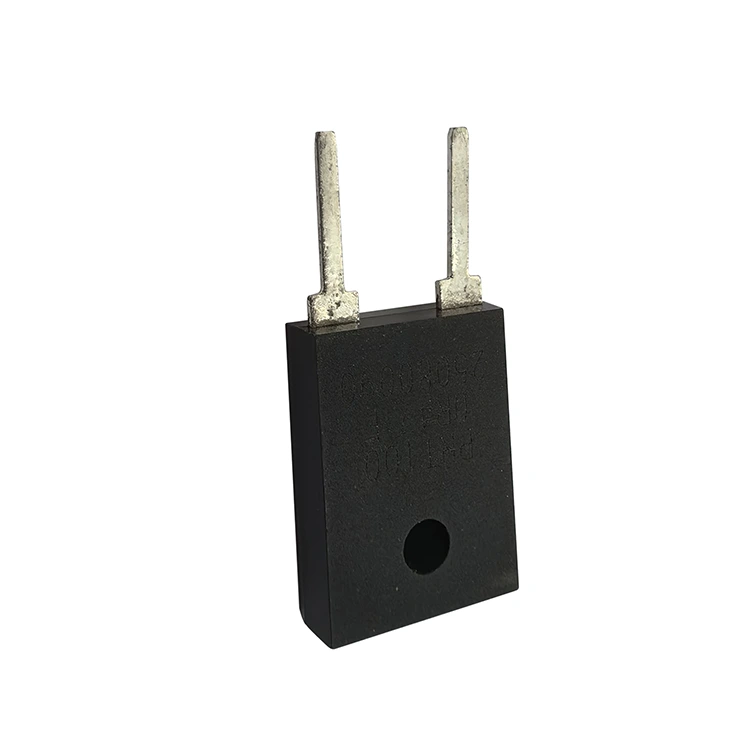

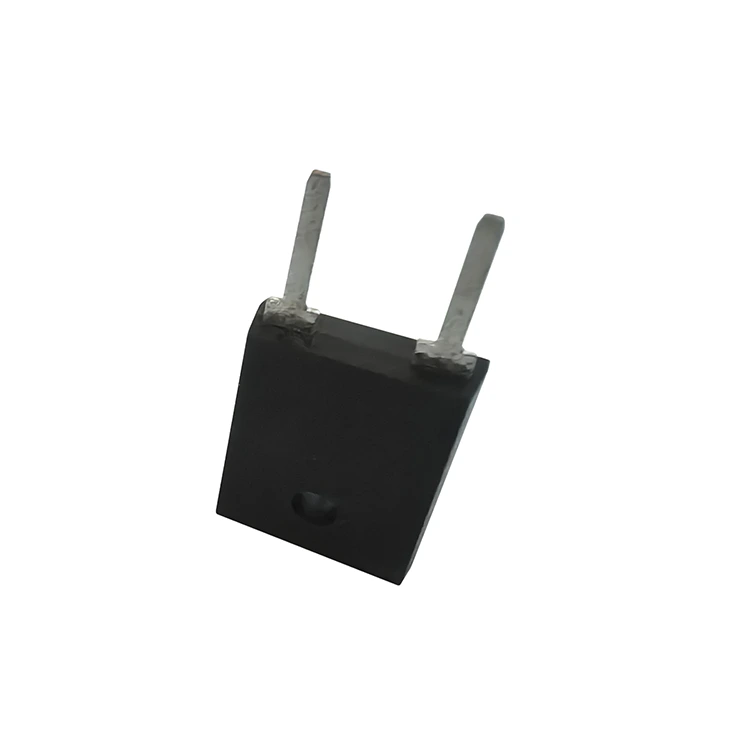

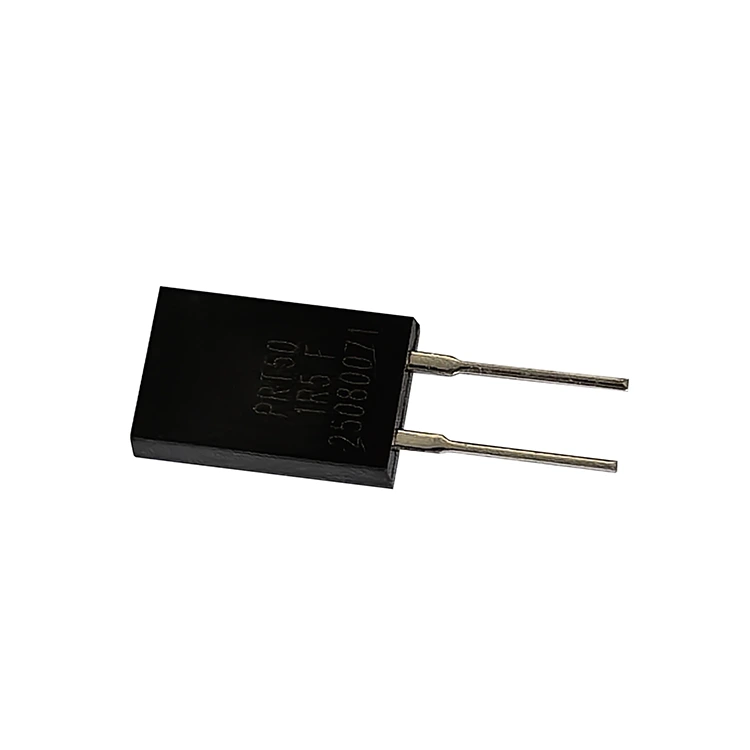

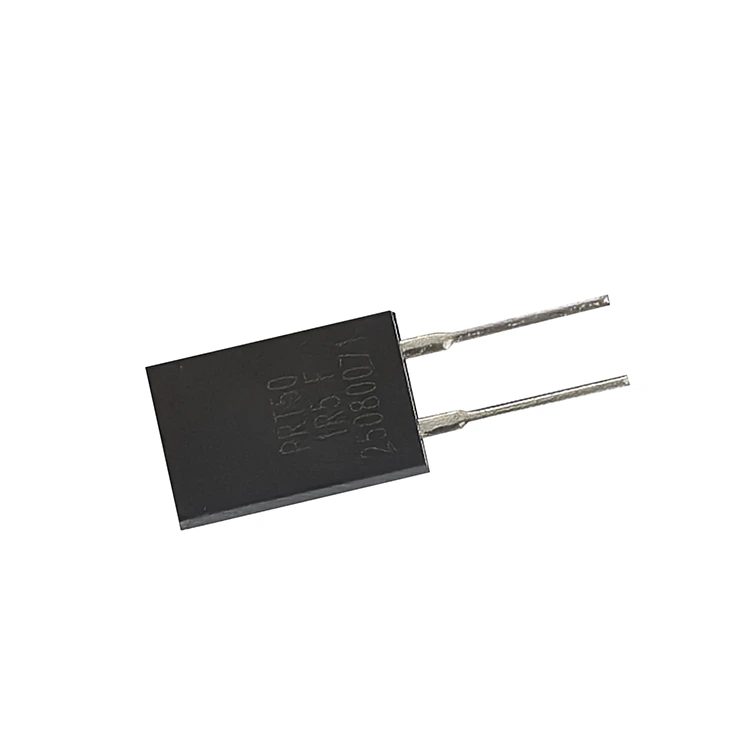

TO247 Resistore di potenza a film spesso

Il resistore di potenza a film spesso TO247 di RST Electric rappresenta il passo successivo nel packaging dei resistori di potenza, offrendo una gestione della potenza significativamente più elevata rispetto ai tradizionali dispositivi TO220 pur mantenendo un fattore di forma familiare e facile da montare. Progettato per applicazioni in cui 35 W o 50 W sono insufficienti ma resistori più grandi montati su telaio non sono pratici, questo resistore per montaggio su dissipatore di calore eroga 100 W a una temperatura del case di 25 °C (3,5 W senza dissipatore di calore) in un contenitore TO247 compatto. L'interfaccia di montaggio a vite singola semplifica l'integrazione meccanica, consentendo agli ingegneri di collegare il dispositivo direttamente a un dissipatore di calore o a uno chassis utilizzando materiali di interfaccia termica per un trasferimento di calore ottimale.

Architettura ottimizzata

La struttura interna di questo resistore a film spesso ad alta potenza è ottimizzata sia per le prestazioni elettriche che per l'efficienza termica. Uno strato resistivo ad alta stabilità viene depositato su un substrato di allumina, che viene poi legato tramite filo al telaio conduttore e incapsulato in un robusto contenitore di plastica stampata. Questa costruzione offre proprietà di isolamento eccezionali, resistendo a 1800 V CA e mantenendo una resistenza di isolamento superiore a 10 GΩ. La natura non induttiva della tecnologia a film spesso garantisce un'induttanza parassita minima, rendendo il PRT100 adatto per circuiti di commutazione ad alta frequenza e applicazioni con transitori veloci.

Rigoroso adattamento della scena

La serie PRT100 copre un ampio intervallo di resistenza da 0,2Ω a 1MΩ, con opzioni TCR da ±50 ppm/°C (per valori di precisione >10Ω) a ±300 ppm/°C (per intervalli a bassa resistenza ohmica o alta). Le tolleranze standard includono ±1%, ±5% e ±10%, adattandosi sia alla strumentazione ad alta precisione che alle applicazioni di potenza per scopi generali. Con un intervallo di temperature operative esteso da -65°C a +175°C, questo resistore TO247 è particolarmente adatto per ambienti difficili dove l'affidabilità è fondamentale. In qualità di produttore di fiducia di resistori di potenza a film spesso To247 in Cina, RST Electric combina oltre 10 anni di esperienza nell'ingegneria dei film spessi con una produzione di precisione per fornire componenti che forniscono prestazioni affidabili e stabili nei circuiti elettronici di potenza più esigenti.

Specifica tecnica

Specificazione standard

Prestazioni elettriche

● Materiali del cavo: rame stagnato

● Coppia massima: 0,9 Nm

● La potenza nominale a 25°C del PRT100 è 3,5 W senza piastra del dissipatore di calore.

● Il limite di potenza dipende dalla temperatura superficiale del pacchetto.

● La crema dissipatrice del calore deve essere applicata correttamente

Quali sono i vantaggi del nostro resistore di potenza a film spesso To247 rispetto a quello dei nostri concorrenti?

1. Densità di potenza elevata: 100 W a una temperatura del case di 25 ° C, che consente progetti compatti ad alta potenza senza la necessità di ingombranti resistori montati sul telaio.

2. Pacchetto standard di settore TO247: l'ingombro familiare con il montaggio a vite singola semplifica l'integrazione meccanica e la gestione termica.

3. Intervallo di temperatura esteso: funziona da -65°C a +175°C, adatto per ambienti industriali, automobilistici e aerospaziali difficili.

4. Capacità di alta tensione: la tensione di funzionamento massima di 700 V e la rigidità dielettrica di 1800 V CA garantiscono un funzionamento sicuro nei circuiti ad alta tensione.

5.Ampio intervallo di resistenze: da 0,2Ω a 1MΩ in un'unica serie, che copre applicazioni dal rilevamento di corrente elevata alla divisione di tensione ad alta impedenza.

6.Costruzione non induttiva: la tecnologia a film spesso riduce al minimo l'induttanza parassita, rendendola ideale per applicazioni di commutazione e snubber ad alta frequenza.

7. Tolleranze di precisione: disponibili in ±1%, ±5% e ±10% per soddisfare sia i requisiti di alta precisione che quelli per scopi generali.

8.Opzioni TCR basso – Fino a ±50 ppm/°C per valori di precisione >10Ω, garantendo prestazioni stabili nonostante le variazioni di temperatura.

9. Isolamento eccellente: resiste a 1800 V CA con resistenza di isolamento> 10 GΩ, garantendo la sicurezza nei circuiti ad alta tensione.

10. Costruzione robusta: la custodia in plastica stampata protegge l'elemento resistivo da sollecitazioni meccaniche, umidità e contaminanti.

Applicazioni del prodotto

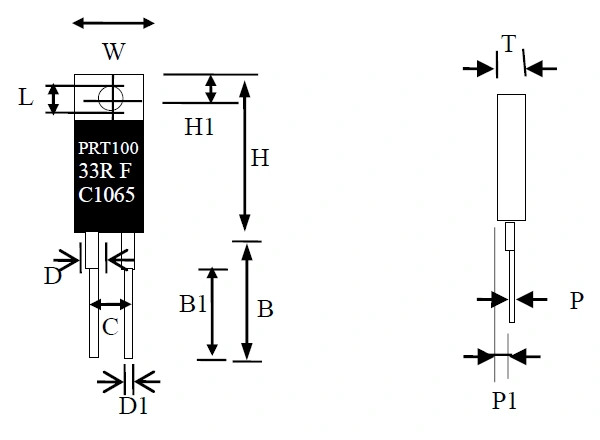

Disegno e dimensioni:

Modalità di trasporto

Per garantire che i nostri resistori non vengano danneggiati durante l'intero processo di trasporto, abbiamo sviluppato un piano dettagliato di imballaggio e trasporto, tenendo conto sia della protezione che dell'adattabilità, per salvaguardare la qualità del prodotto in modo completo.

In caso di spedizione sfusa, tutti i resistori di potenza a film spesso To247 vengono imballati utilizzando tubi antistatici o vassoi speciali, adattandosi perfettamente alle dimensioni dell'imballaggio. Ciò non solo previene efficacemente la flessione o la deformazione dei perni, ma protegge anche i cuscinetti di montaggio da urti o usura, evitando qualsiasi impatto sull'installazione successiva e sulle prestazioni elettriche.

Per la protezione dei perni, utilizziamo cappucci terminali in schiuma o cuscinetti stampati in plastica per il fissaggio, garantendo che i perni rimangano sempre diritti. Non è necessaria alcuna correzione successiva da parte dell'acquirente, il che migliora l'efficienza dell'assemblaggio.

Servizio di imballaggio

Inoltre, su richiesta, offriamo servizi di imballaggio personalizzati con nastri in rotolo, adatti per linee di assemblaggio automatizzate e che aiutano gli acquirenti a migliorare l'efficienza produttiva. Ogni lotto di merci viene fornito con un elenco di imballaggio dettagliato e un certificato di ispezione allegato, facilitando la verifica e l'accettazione da parte degli acquirenti e garantendo che ciascun resistore di potenza a film spesso To247 soddisfi i requisiti delle specifiche. Le modalità di spedizione sono flessibili e possono adattarsi alle diverse quantità di acquisto. Gli ordini di piccoli lotti vengono inviati tramite servizi di corriere internazionali come DHL, FedEx e UPS, con consegna rapida; gli ordini di lotti medi vengono trasportati per via aerea, bilanciando tempi e costi di consegna; gli ordini di grandi quantità vengono spediti via mare, riducendo significativamente i costi di trasporto. Vale la pena notare che tutti i resistori sono sottoposti a test elettrici al 100% prima dell'imballaggio, con particolare attenzione alla verifica del valore di resistenza, della tolleranza e della verifica TCR tramite campionamento per garantire che i prodotti consegnati soddisfino gli standard.

Cinque motivi per scegliere RST Electric

Ben esperto

Con dieci anni di sviluppo e accumulo approfonditi, RST Electric è diventato il partner preferito per gli acquirenti globali. La sua forza principale si concentra sulle capacità esclusive per scenari ad alta potenza, che lo distinguono dai produttori ordinari e soddisfano pienamente i severi requisiti di acquisto. In qualità di produttore legalmente certificato in Cina, ci dedichiamo da oltre 10 anni alla ricerca e alla produzione di resistori di potenza a film spesso To247. Siamo un produttore professionale nel campo della tecnologia del film spesso, in grado di ottenere l'autocontrollo dell'intero processo, dalla deposizione del film spesso, alla regolazione fine del laser, dall'assemblaggio dei componenti all'ispezione del prodotto. Non esistono collegamenti di outsourcing, garantendo la coerenza della qualità del prodotto fin dall'inizio ed eliminando le deviazioni delle prestazioni causate dalle sviste del controllo del processo.

Fornitura diretta in fabbrica

Il modello di fornitura diretta in fabbrica è una delle nostre competenze principali. Tutti i resistori vengono spediti direttamente dalla fabbrica senza alcun margine di intermediazione. I prezzi sono trasparenti e tracciabili, consentendo agli acquirenti di acquistare resistori di alta qualità e ad alta potenza a costi più favorevoli. Allo stesso tempo, disponiamo di una base di produzione certificata ISO 9001 dotata di un'esclusiva linea di produzione di resistori di potenza a film spesso To247. Ogni prodotto viene sottoposto a test elettrici al 100%. Possiamo fornire test di campionamento in conformità agli standard MIL-PRF-55342 e AEC-Q200 in base ai requisiti di acquisto. Il nostro team di ingegneri professionisti ha una vasta esperienza nell'elettronica ad alta potenza e nella gestione termica e può fornire supporto tecnico mirato per risolvere vari problemi nel processo di integrazione del prodotto per gli acquirenti.

Cooperazione globale

Abbiamo una vasta esperienza nella cooperazione globale e siamo diventati un fornitore affidabile per produttori globali di alimentatori, aziende di elettronica automobilistica e produttori di controlli industriali. I nostri prodotti vengono esportati in oltre 40 paesi tra cui Germania, Stati Uniti e Giappone. Conosciamo bene gli standard e i requisiti di diversi settori e regioni e possiamo soddisfare con precisione i requisiti di utilizzo di vari scenari ad alta potenza.

Supporta la personalizzazione

In termini di servizi personalizzati, possiamo offrire una gamma completa di personalizzazione, inclusi 100 W e potenza personalizzata, da 0,2 Ω a 1 MΩ e valori di resistenza speciali, tolleranza da ± 0,5% a ± 10%, molteplici opzioni TCR, nonché servizi personalizzati come la formazione dei pin e lo screening speciale, soddisfacendo perfettamente le esigenze esclusive dei diversi acquirenti.

Servizio post-vendita

Offriamo consegne complete e garanzie post-vendita. I prodotti di dimensioni standard possono essere consegnati entro 10-15 giorni, mentre i prodotti personalizzati hanno un termine di consegna compreso tra 15 e 25 giorni, che può essere adattato in modo flessibile ai piani di produzione degli acquirenti. Insieme ai prodotti forniamo documenti completi come rapporti di prova, certificazioni dei materiali, dichiarazioni RoHS/REACH, ecc., per soddisfare i requisiti degli audit di conformità. Tutti i prodotti godono di una garanzia di 12 mesi. Durante il periodo di garanzia, offriamo diagnosi remota dei guasti, servizi di consegna di pezzi di ricambio e team tecnici professionisti forniscono pieno supporto per l'integrazione del prodotto durante l'intero processo, garantendo che gli acquirenti non abbiano preoccupazioni durante l'intero processo e ottenendo una vera cooperazione vantaggiosa per tutti.
