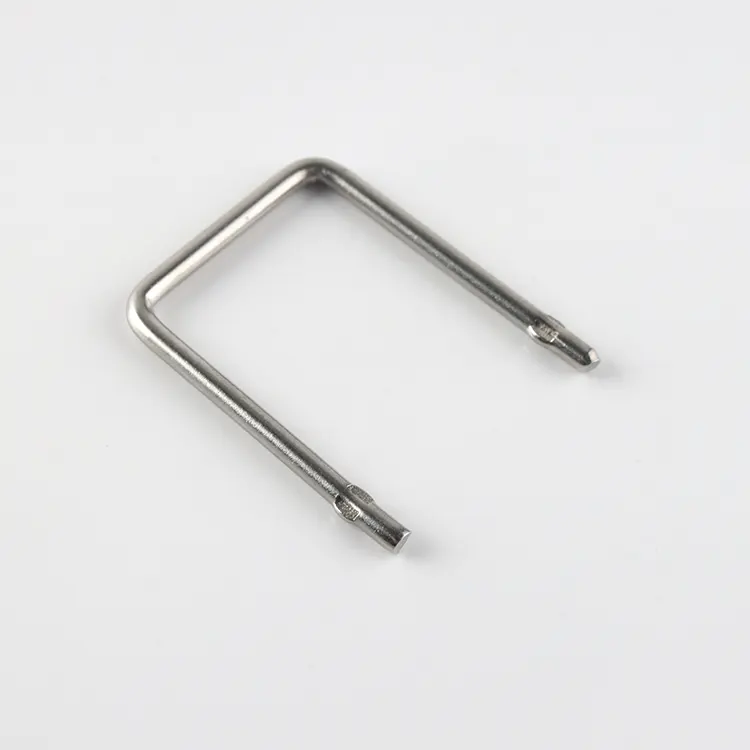

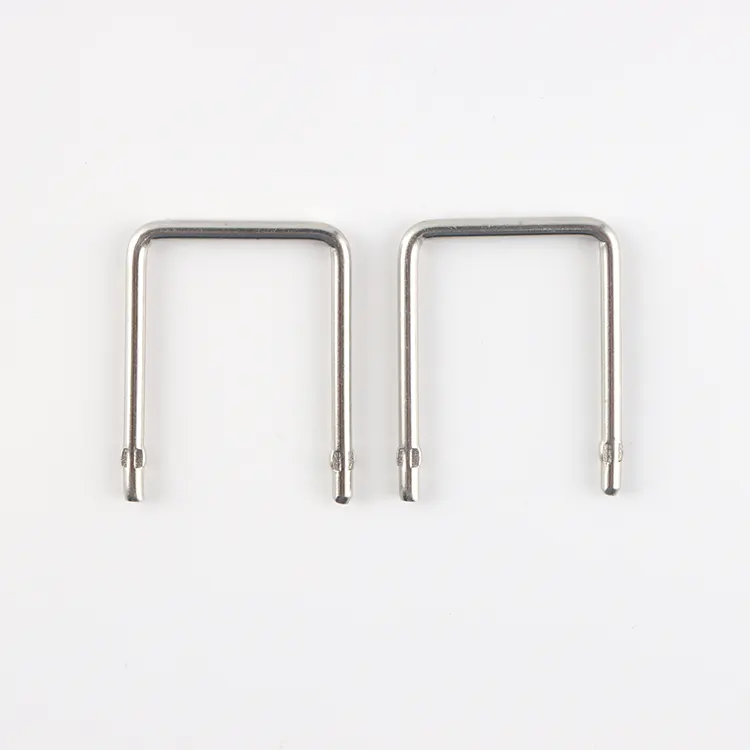

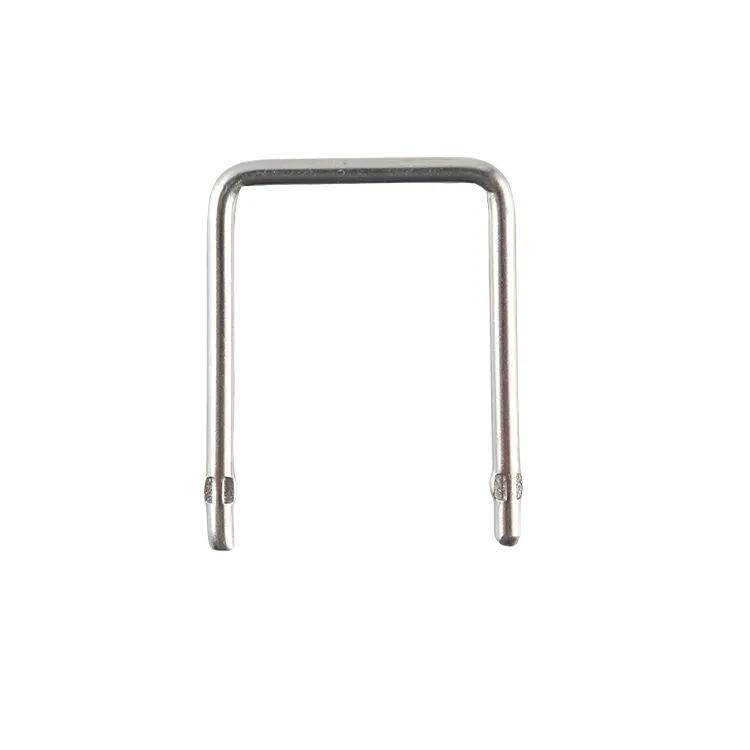

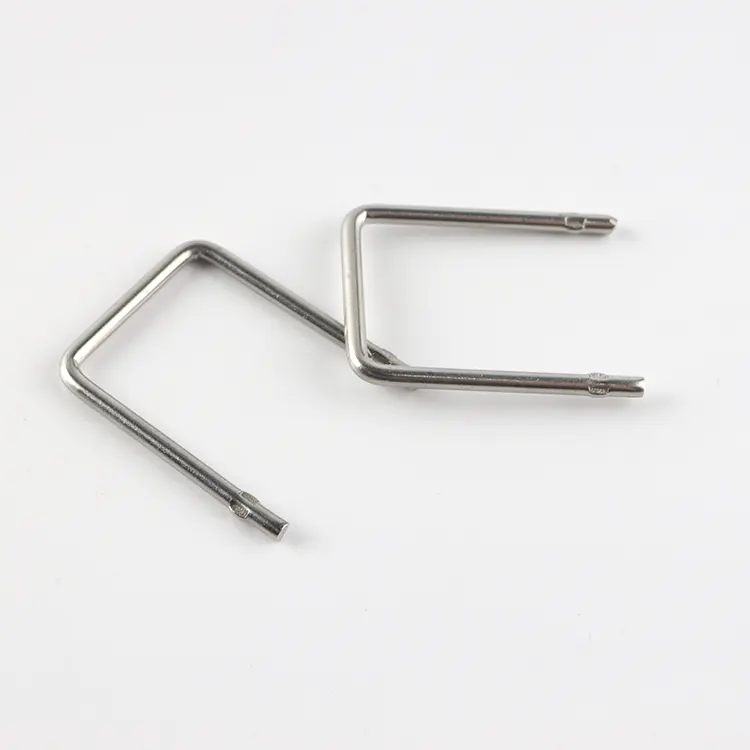

Resistore di rilevamento corrente in lega metallica

Vantaggi progettuali

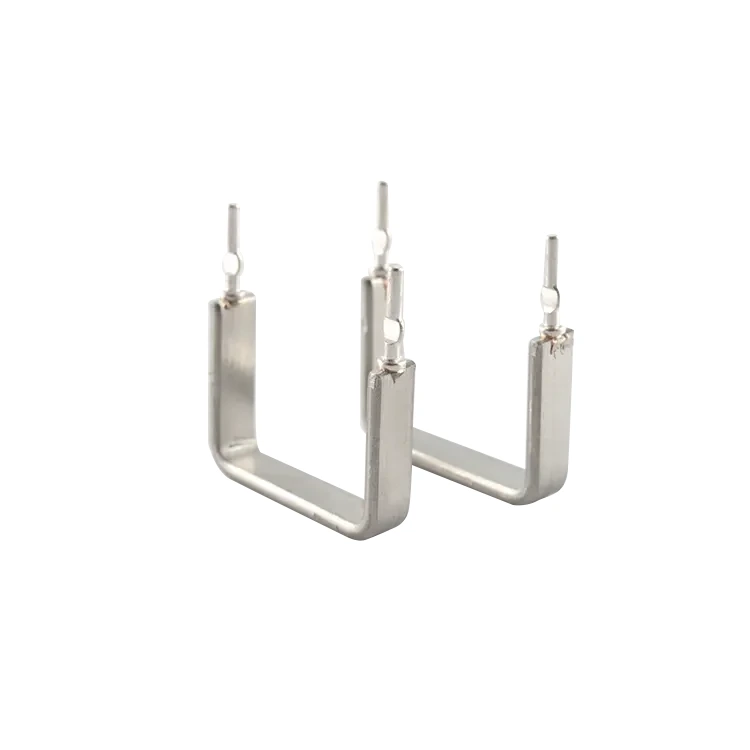

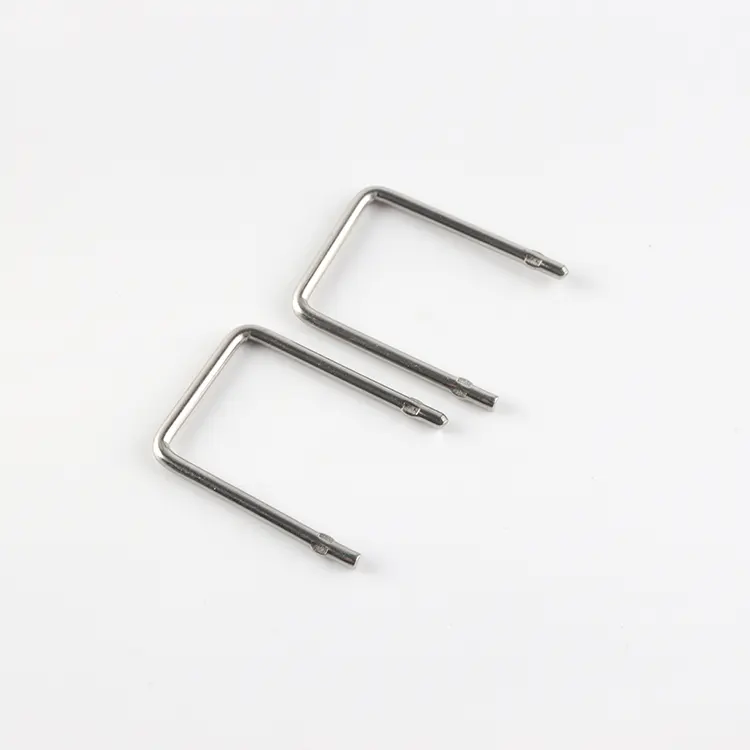

Il resistore di rilevamento della corrente in lega metallica di RST Electric fornisce una soluzione altamente stabile e a bassa induttanza per misurare le correnti CC e CA nella moderna elettronica di potenza. Progettato specificamente per applicazioni in cui lo spazio sulla scheda è limitato e la precisione è fondamentale, questo resistore a basso valore ohmico utilizza un elemento in lega metallica di precisione (manganina o simile) che offre un'eccellente combinazione di coefficiente di bassa temperatura, elevata capacità di sovratensione e stabilità a lungo termine. Il pacchetto verticale con conduttori radiali consente al resistore di stare in posizione verticale, riducendo al minimo l'ingombro e promuovendo al tempo stesso la circolazione naturale dell'aria attorno all'elemento: un vantaggio fondamentale in layout densi in cui la dissipazione del calore è un problema.

Ottimizzazione strutturale

La costruzione di questo resistore con elemento metallico è ottimizzata sia per le prestazioni elettriche che per l'affidabilità meccanica. L'elemento resistivo è realizzato in una lega ad alta stabilità con un coefficiente di temperatura pari a ±50 ppm/°C, garantendo che il valore di resistenza rimanga praticamente costante nell'intervallo di temperature operative. L'elemento viene quindi saldato a conduttori in rame stagnato e incapsulato in un involucro ignifugo che fornisce protezione meccanica consentendo al contempo il design all'aperto di massimizzare il raffreddamento. Il componente risultante offre un'induttanza estremamente bassa, rendendolo adatto per circuiti di commutazione ad alta frequenza in cui i tradizionali resistori a filo avvolto introdurrebbero sfasamenti indesiderati o picchi di tensione.

Specifiche di resistenza e corrente nominale

La serie FLQ53 copre un intervallo di resistenza da 2 mΩ a 50 mΩ, con valori di corrente da 2,5 A fino a 21 A, corrispondenti a cadute di tensione tipiche da 50 mV a 100 mV a fondo scala, ideali per l'interfaccia diretta con convertitori analogico-digitali e amplificatori operazionali. Le tolleranze standard di ±1%, ±2% e ±5% si adattano sia alla strumentazione di precisione che alle applicazioni generiche.

In qualità di produttore di fiducia di resistori di rilevamento di corrente in lega metallica in Cina, RST Electric combina oltre 10 anni di ingegneria di resistori di precisione con un rigoroso controllo di qualità per fornire componenti che forniscono un feedback di corrente accurato e privo di derive negli ambienti più esigenti.

Specifica tecnica

Caratteristiche del prodotto

1. Valori di resistenza ultrabassi: da 2 mΩ a 50 mΩ, consentono una misurazione accurata di correnti da pochi ampere a oltre 20 A con perdita di potenza minima e bassa caduta di tensione.

2. Coefficiente di bassa temperatura (TCR): da ±50 ppm/°C a ±100 ppm/°C garantisce valori di resistenza stabili alle variazioni di temperatura, fondamentali per il rilevamento preciso della corrente.

3. Induttanza estremamente bassa: la struttura in lega metallica elimina virtualmente l'induttanza parassita, rendendola ideale per circuiti di commutazione ad alta frequenza e risposta rapida ai transitori.

4.Ampio intervallo di corrente: copre da 2,5 A a 21 A in un'unica serie, offrendo flessibilità di progettazione su più livelli di potenza.

5. Ingombro verticale compatto: il design verticale con conduttori radiali riduce al minimo il consumo dell'area PCB, consentendo il posizionamento di componenti densi.

6. Elevata stabilità e affidabilità: l'elemento in lega metallica di precisione offre un'eccellente stabilità a lungo termine e resistenza ai cicli termici.

7.Rivestimento ignifugo: incapsulato in un materiale durevole e ignifugo che soddisfa i requisiti di sicurezza per l'elettronica industriale e di consumo.

8. Tolleranze di precisione: disponibili in ±1%, ±2%, ±5% e ±10% per soddisfare progetti ad alta precisione e sensibili ai costi.

9.Parametri personalizzabili: valori di resistenza speciali, formazione di piombo e coppie abbinate disponibili per requisiti specifici dell'applicazione.

10.Facile integrazione PCB: passo radiale standard (da 5 mm a 50 mm a seconda della corrente nominale) compatibile con apparecchiature di inserimento automatizzato.

Applicazioni del prodotto

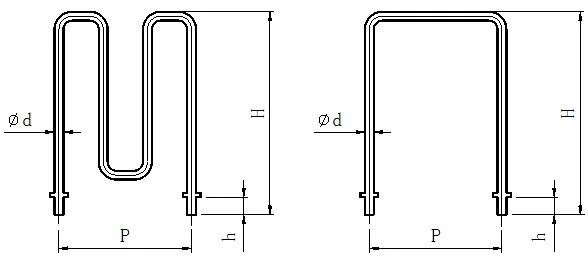

Disegno e dimensioni
