Shunt a bassa resistenza

RST Electric è profondamente impegnata da oltre 10 anni nel campo degli shunt a bassa resistenza. Abbiamo sviluppato uno shunt a bassa resistenza appositamente per scenari che richiedono precisione e stabilità di rilevamento estremamente elevate, come nei settori automobilistico, industriale e delle energie rinnovabili. Abbiamo affrontato i problemi di precisione insufficiente, scarsa stabilità e suscettibilità ai fattori ambientali negli shunt tradizionali quando si affrontano scenari di corrente elevata. Il nostro prodotto è ampiamente compatibile con sistemi di gestione della batteria (BMS), driver di motori, inverter e apparecchiature di conversione di potenza ad alta frequenza. È il componente principale preferito da numerosi fornitori automobilistici di primo livello a livello mondiale e aziende di stoccaggio dell'energia.

Caratteristiche del prodotto

Ci concentriamo sempre sulle esigenze principali degli acquirenti. Lo shunt a bassa resistenza adotta una struttura completamente metallica e una tecnologia avanzata di saldatura a fascio di elettroni sotto vuoto, consentendo il rilevamento preciso di correnti elevate con resistenza ultra-bassa. Presenta inoltre eccellenti proprietà di resistenza alla corrosione e alle vibrazioni, perfettamente adatte per ambienti di lavoro difficili come vani motore automobilistici e apparecchiature industriali esterne. È pienamente conforme agli standard ambientali RoHS e REACH e non è necessario preoccuparsi dei rischi di conformità.

Processo fondamentale

Utilizziamo la tecnologia di saldatura a fascio di elettroni sotto vuoto, che è uno dei nostri vantaggi principali che ci distingue dai normali produttori. A differenza dei tradizionali processi di brasatura, attraverso la saldatura a fascio di elettroni sotto vuoto, fondiamo senza soluzione di continuità componenti resistivi in ​​lega di alta precisione con elettrodi di rame puro in un'unica struttura integrata. Ciò elimina l'influenza della resistenza di contatto alla fonte, garantendo la stabilità e l'integrità meccanica del prodotto durante il funzionamento a lungo termine.

L'intero processo di saldatura viene completato in un ambiente sotto vuoto, evitando efficacemente problemi come l'ossidazione e la contaminazione da impurità durante il processo di saldatura. I giunti di saldatura hanno un'elevata resistenza e una buona conduttività e possono sopportare vibrazioni intense e cicli di temperatura. Sono pienamente compatibili con condizioni di lavoro complesse come la guida di veicoli e il funzionamento di apparecchiature industriali.

Disponiamo di un sistema di produzione completo e indipendente, dalla selezione delle leghe, alla saldatura a fascio di elettroni sotto vuoto, al trattamento di passivazione superficiale e all'ispezione del prodotto finito. Controlliamo l'intero processo in modo indipendente e ogni fase è rigorosamente controllata per garantire che la qualità della saldatura di ogni shunt a bassa resistenza sia coerente ed eliminare le deviazioni di rilevamento causate da difetti di processo.

Specifica tecnica

Prestazioni elettriche e di affidabilità

Vantaggi prestazionali fondamentali

(1) Resistenza ultrabassa ed elevata precisione

Il nostro shunt a bassa resistenza ha un intervallo di resistenza che copre da 0,1 mΩ a 0,667 mΩ, in grado di rilevare con precisione correnti elevate che vanno da 75 A a 300 A. La corrispondente caduta di tensione a fondo scala è compresa tra 30 mV e 75 mV. Può interfacciarsi direttamente con convertitori analogico-digitali e amplificatori operazionali, senza la necessità di componenti adattatori aggiuntivi. Ciò riduce significativamente i costi di integrazione delle apparecchiature per gli acquirenti. Inoltre, offriamo tre tolleranze standard: ±0,5%, ±1% e ±5%. La versione ad alta precisione ±0,5% può soddisfare scenari con requisiti di precisione di rilevamento estremamente elevati, come la stima dello stato della batteria (SoC), con una tolleranza minima personalizzabile che arriva fino a ±0,25%. Si adatta perfettamente alle diverse esigenze di acquisto.

(2) Basso coefficiente di temperatura e ampia adattabilità alla temperatura

Il componente principale del dispositivo di shunt è realizzato in materiale legato ad alta precisione, con un coefficiente di temperatura pari a 25 ppm/°C. Ciò garantisce che nell'ampio intervallo di temperature di lavoro compreso tra -55°C e +170°C, la deriva della resistenza sia estremamente ridotta e la precisione di rilevamento rimanga sempre stabile. Durante i test di produzione effettivi, abbiamo scoperto che anche in ambienti estremi come le alte temperature nel vano motore dell'auto e le basse temperature all'esterno, questo dispositivo di shunt può comunque mantenere eccellenti prestazioni di rilevamento, senza deviazione dei dati dovuta alle variazioni di temperatura. Risolve completamente il punto critico del settore relativo all'eccessiva deriva termica degli shunt tradizionali ed è adatto a vari scenari complessi di variazione della temperatura.

(3) Trattamento di passivazione interamente in metallo

Abbiamo progettato il dispositivo di shunt con una struttura completamente metallica e abbiamo adottato il processo di lavaggio acido e trattamento superficiale di passivazione. Dopo questo trattamento, il dispositivo di shunt possiede una resistenza estremamente forte alla solforazione, alla corrosione e all'invecchiamento e può resistere efficacemente agli influssi ambientali come l'umidità esterna, i gas corrosivi industriali e gli scarichi dei veicoli. Ciò prolunga notevolmente la durata del prodotto. Che si tratti di apparecchiature esterne per energie rinnovabili o dell'ambiente difficile all'interno del vano motore dell'auto, questo dispositivo di shunt può funzionare in modo stabile, riducendo i costi di sostituzione e manutenzione successive e aiutando l'acquirente a ridurre i costi di utilizzo complessivi.

(4) Induttanza ultrabassa e bassa forza elettromotrice termica

Per scenari come la conversione di potenza ad alta frequenza e il rilevamento rapido dei transitori, abbiamo ottimizzato la struttura del resistore di shunt per garantire che la sua induttanza parassita sia inferiore a 5nH, quasi zero. Questo design mantiene efficacemente l'integrità del segnale nei circuiti ad alta frequenza ed evita gli errori di misurazione causati da un'induttanza eccessivamente elevata negli shunt tradizionali. Inoltre, la combinazione di elettrodi di rame puro e una struttura omogenea del materiale riduce al minimo il potenziale termoelettrico, migliorando ulteriormente la precisione di rilevamento. Questa struttura è particolarmente adatta per applicazioni con requisiti estremamente elevati di integrità del segnale, come circuiti di commutazione ad alta frequenza e azionamenti di motori.

(5) Collegamento Kelvin a quattro fili

Abbiamo integrato terminali di connessione Kelvin a quattro fili sullo shunt e, attraverso terminali di rilevamento della tensione indipendenti, eliminiamo efficacemente gli errori di rilevamento causati dalla resistenza del cavo, ottenendo un vero rilevamento della corrente ad alta precisione. Questo design non richiede componenti aggiuntivi di compensazione degli errori da parte dei clienti, semplificando il processo di integrazione delle apparecchiature e garantendo al tempo stesso la stabilità della precisione di rilevamento dello shunt durante il funzionamento a lungo termine. È particolarmente adatto per scenari come il controllo industriale e la gestione delle batterie che presentano requisiti rigorosi per il rilevamento degli errori.

(6) Certificazione di affidabilità AEC-Q200

Ogni shunt a bassa resistenza è stato sottoposto a severi test di affidabilità AEC-Q200, tra cui molteplici ispezioni rigorose come cicli di temperatura, conservazione ad alta temperatura, durata del carico e test di umidità e calore, per garantire che i prodotti soddisfino gli standard prestazionali di livello automobilistico e possano essere applicati direttamente alle apparecchiature elettroniche automobilistiche. Insistiamo nel condurre test elettrici al 100% per ciascun prodotto, concentrandoci sulla verifica di parametri fondamentali come resistenza e tolleranza, e anche conducendo test di affidabilità a campionamento sui prodotti in batch per impedire il rilascio di prodotti non qualificati, fornendo garanzie di prodotto stabili e affidabili per gli acquirenti.

Applicazioni del prodotto

Imballaggio e consegna

Attribuiamo grande importanza alla sicurezza del trasporto di ogni shunt a bassa resistenza. Abbiamo formulato un piano dettagliato di imballaggio e consegna per garantire che i prodotti arrivino integri dalla fabbrica alle mani dell'acquirente. Durante l'imballaggio in lotti, posizioneremo ciascuno shunt in un sacchetto antistatico con tampone di schiuma, quindi li inseriremo uniformemente in scatole di cartone ondulato. Ciò impedisce efficacemente che i terminali vengano danneggiati e che i componenti si deformino durante il trasporto.

Per i terminali di corrente e i terminali di rilevamento delle derivazioni utilizziamo coperture in schiuma o nastri adesivi per il fissaggio per garantire che i terminali rimangano dritti e non influenzino la successiva installazione e utilizzo da parte dell'acquirente. Quando ogni lotto di merce viene spedito, allegheremo alla merce una bolla di accompagnamento e un certificato di ispezione per facilitare l'accettazione e la verifica da parte dell'acquirente. Allo stesso tempo, forniamo documenti tecnici completi per soddisfare i requisiti di revisione della conformità.

In termini di metodi di trasporto, offriamo opzioni flessibili: gli ordini di piccoli lotti vengono trasportati da corrieri internazionali come DHL, FedEx e UPS, che sono veloci e garantiscono che l'acquirente riceva rapidamente campioni o piccoli lotti di merce; gli ordini di lotti medi vengono trasportati per via aerea, bilanciando tempestività e costi; gli ordini di grandi lotti vengono trasportati via mare, riducendo significativamente i costi di trasporto e adattandosi completamente alle diverse quantità di acquisto. Inoltre, forniamo anche chiari suggerimenti per lo stoccaggio. Si consiglia di conservare gli shunt in un ambiente interno con una temperatura di 25°C ± 5°C, un'umidità relativa inferiore al 70%, una buona ventilazione e assenza di gas corrosivi, per prolungare la durata di servizio del prodotto quando inattivo.

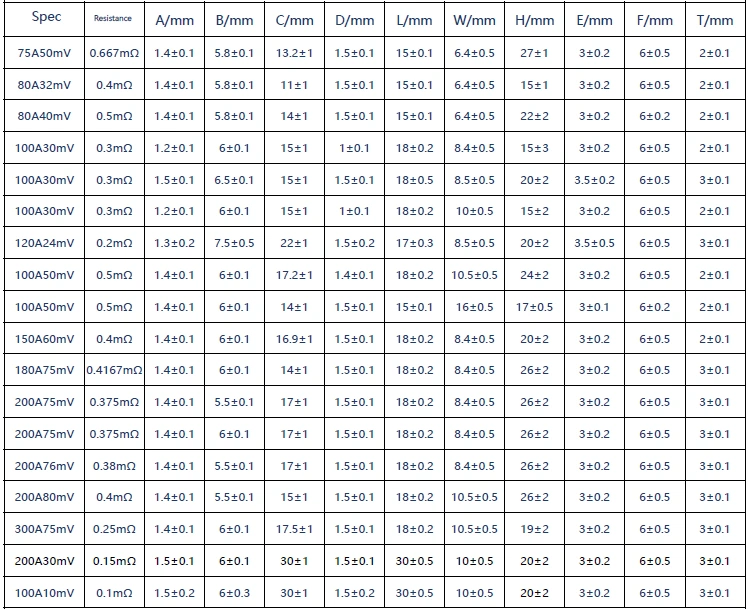

Disegno e dimensioni

Motivi per scegliere RST Electric

(1) Fornitura diretta dalla fabbrica di origine

Siamo un produttore legalmente certificato di shunt a bassa resistenza in Cina, essendoci dedicati a questo campo da oltre 10 anni. Disponiamo di una base produttiva certificata ISO 9001 e di un'esclusiva linea di produzione di shunt ad alta corrente. Controlliamo rigorosamente tutti i processi produttivi in ​​modo indipendente, senza alcun aumento dei prezzi nelle fasi intermedie. Il nostro modello di fornitura diretta in fabbrica consente agli acquirenti di acquistare shunt della serie FLU di alta qualità a costi più ragionevoli, migliorando significativamente il rapporto qualità-prezzo d'acquisto.

(2) Supporto del team professionale

Disponiamo di un team di ingegneri esperti dedicato alla ricerca e allo sviluppo di soluzioni di rilevamento attuali per i settori automobilistico e industriale. Siamo in grado di fornire progettazione di prodotti personalizzati e supporto tecnico in base agli scenari applicativi specifici degli acquirenti. Allo stesso tempo, aderiamo rigorosamente ai test elettrici al 100% (resistenza, tolleranza, verifica del campionamento TCR) e ogni prodotto è sottoposto a un rigoroso controllo di qualità per garantire prestazioni stabili e costanti, soddisfacendo i requisiti di produzione in batch degli acquirenti.

(3) Disposizione globale

I nostri prodotti sono stati esportati in oltre 40 paesi tra cui Germania, Stati Uniti, Giappone, Corea del Sud e Brasile. Siamo un partner affidabile per fornitori automobilistici di primo livello a livello mondiale, produttori di sistemi di gestione delle batterie e aziende di energia industriale. Abbiamo accumulato una ricca esperienza nel settore nei settori della resistenza ultrabassa e del rilevamento di corrente elevata ad alta precisione. Conosciamo gli standard di settore e i requisiti di conformità dei diversi paesi e possiamo fornire prodotti e servizi che soddisfano gli standard locali per i nostri clienti.

(4) Migliorare la consegna e i servizi post-vendita

Offriamo periodi di consegna flessibili. Per le specifiche standard, il tempo di consegna è di 10-15 giorni lavorativi. Per i prodotti personalizzati i tempi di consegna sono di 15-25 giorni lavorativi. Questi periodi possono essere adattati in modo flessibile in base al programma di produzione dell'acquirente per garantire che ciò non influisca sul piano di produzione dell'acquirente. Allo stesso tempo, forniamo un servizio di garanzia di 12 mesi. Durante il periodo di garanzia possono essere forniti servizi di diagnosi remota dei guasti e consegna di pezzi di ricambio. Team tecnici professionisti possono assistere l'acquirente nel completamento dell'integrazione e del debug del prodotto e fornire una protezione completa per l'approvvigionamento e l'utilizzo da parte dell'acquirente durante l'intero processo.
