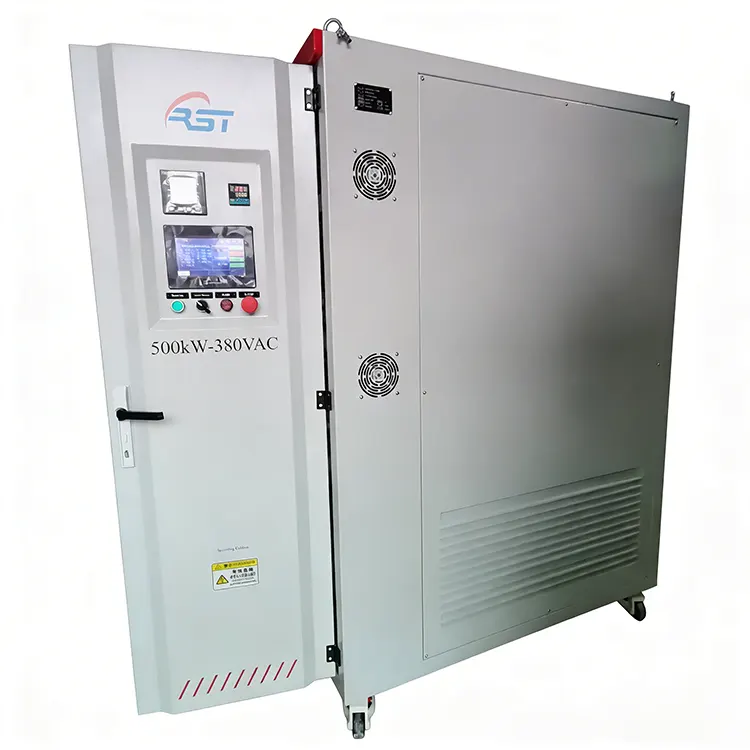

Banco di carico CA da 500 kW 380 V

Il banco di carico resistivo CA da 500 kW di RST Electric rappresenta l'avanguardia della tecnologia di prova ad alta potenza. Funzionante a 380 V CA (50/60 Hz), questo banco di carico da 500 kW a 380 V CA impiega un'architettura modulare del banco di resistori con un carico a gradino minimo di 5 kW, consentendo la simulazione granulare dei carichi elettrici reali. L'unità è dotata di un misuratore di potenza della serie CET PMC ad alta precisione che visualizza tensione (L-N/L-L), corrente, potenza attiva/reattiva/apparente, fattore di potenza, frequenza ed energia cumulativa, il tutto su un vivace touchscreen HMI da 7 pollici. Costruito per resistere ad ambienti difficili, il telaio è realizzato in acciaio laminato a freddo di grosso spessore con rivestimento anticorrosivo a più stadi. Il sistema di raffreddamento ad aria forzata utilizza ventole a velocità variabile con sensori termici indipendenti, regolando automaticamente il flusso d'aria in base alle richieste di carico in tempo reale per massimizzare l'efficienza e ridurre al minimo il rumore acustico. Per i test automatizzati, il banco di carico supporta il funzionamento remoto tramite RS485/Modbus-RTU, Ethernet/IP o software basato su PC, consentendo un'integrazione perfetta nei sistemi SCADA esistenti o nei protocolli di test personalizzati. Con oltre 15 anni di esperienza nella produzione specializzata, RST Electric garantisce che ogni unità venga sottoposta a esaustivi test di accettazione in fabbrica (FAT) prima della spedizione, completi di rapporti di test calibrati.

1. Risoluzione del carico ultra fine: gli incrementi di 5 kW consentono la simulazione precisa delle variazioni di carico, fondamentali per i test del regolatore e dell'AVR.

2. Gestione termica intelligente: le ventole controllate da PID mantengono la temperatura ottimale del resistore, prolungando la durata e riducendo il rumore acustico.

3. Architettura di sicurezza completa: protezione da sovratemperatura a doppio stadio con sensori indipendenti; rilevamento della perdita di fase e dello squilibrio di tensione.

4.Predisposizione per l'industria 4.0: l'interfaccia Ethernet/Modbus TCP standard consente il monitoraggio remoto e l'integrazione con i sistemi di automazione dell'impianto.

5.HMI incentrato sull'utente: touchscreen intuitivo da 7 pollici con profili di carico grafici, trend in tempo reale e preimpostazioni di test one-touch.

6. Capacità di funzionamento parallelo: la modalità master-slave consente di combinare più unità per test multi-megawatt senza complessi controlli esterni.

7. Mobilità per impieghi gravosi: telaio rinforzato con tasche per carrello elevatore a quattro vie e occhielli di sollevamento progettati per un facile trasferimento in cantiere.

Specifica tecnica

Scenario applicativo del banco di carico da 500 kW 380 V CA

● Centrali termiche e a gas: messa in servizio e prove di carico di routine di turbine a vapore, turbine a gas e generatori diesel fino a 500 kW.

● Data center iperscalabili: convalida di sistemi UPS da più MW, generatori di backup e unità di distribuzione dell'alimentazione (PDU) in condizioni di carico di picco.

● Parchi di energia rinnovabile: test di inverter solari su larga scala, convertitori di turbine eoliche e sistemi di accumulo dell'energia a batteria (BESS) alla massima potenza nominale.

● Industria pesante: prove di carico su motori a induzione di grandi dimensioni, azionamenti a frequenza variabile (VFD) e infrastrutture elettriche di impianti.

● Offshore e marittimo: adatto per test su generatori di piattaforme, convalida di sistemi di alimentazione di bordo e apparecchiature elettriche per impianti di perforazione.

● Laboratori di ricerca e certificazione: forniscono carichi resistivi precisi per lo sviluppo del prodotto, test di tipo e verifica della conformità del codice di rete.

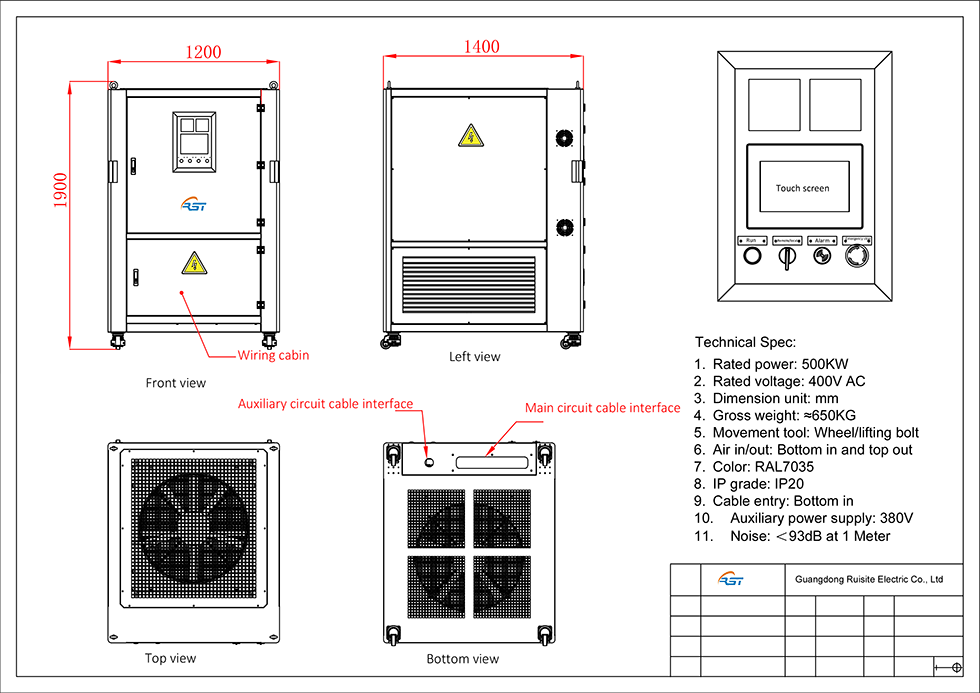

Disegno e dimensioni

Pacchetto e spedizione

RST Electric utilizza un rigoroso protocollo di imballaggio per tutte le esportazioni di banchi di carico da 500 kW 380 V CA. Ogni unità viene prima avvolta in una pellicola VCI (Vapor Corrosion Inhibitor) per proteggerla dall'umidità, quindi racchiusa in più strati di pellicola estensibile industriale. Le robuste reggette in acciaio fissano il carico a un pallet di esportazione rinforzato e l'intero gruppo è racchiuso in una cassa di compensato personalizzata e priva di fumigazione conforme agli standard ISPM 15. Per il trasporto aereo, forniamo indicatori di shock e inclinazione per monitorare le condizioni di movimentazione. Tutte le spedizioni includono una documentazione completa: distinte di imballaggio, fatture commerciali, certificati di origine e rapporti sui test di fabbrica. Collaboriamo con spedizionieri globali per offrire opzioni di spedizione flessibili - FCL, LCL, trasporto aereo o espresso porta a porta - garantendo che la vostra attrezzatura arrivi in ​​tempo e in perfette condizioni.

Quando l'affidabilità incontra la potenza, RST Electric è all'avanguardia.

Quando l'affidabilità e l'elevata richiesta di potenza si scontrano, RST Electric è sempre in prima linea nel settore, offrendo un banco di carico CA da 500 kW 380 V di alta qualità. Siamo un produttore cinese legittimo. Dalla progettazione del prodotto, all'approvvigionamento dei componenti, alla produzione e al controllo qualità, ogni fase è gestita rigorosamente da noi. Ciò garantisce una qualità stabile del prodotto e consente di risparmiare sui collegamenti intermedi, consentendoti di usufruire dei prezzi di fornitura diretta di fabbrica senza costi nascosti, ottenendo prestazioni di costo di approvvigionamento più elevate.

Storia dello sviluppo

Dal 2008 ci dedichiamo alla ricerca e alla produzione di contenitori di carico ad alta potenza. Disponiamo di uno stabilimento certificato ISO 9001 con una superficie totale di oltre 7.000 mq, dotato di catena di montaggio automatizzata. La nostra efficienza produttiva e le nostre capacità di controllo qualità sono costantemente all'avanguardia nel settore. Disponiamo di un team interno di ricerca e sviluppo professionale, sempre concentrato sull'innovazione e sull'aggiornamento della tecnologia di gestione termica e del software di controllo, ottimizzando continuamente le prestazioni del prodotto per soddisfare i requisiti di test di fascia alta di vari settori. Prima che ogni contenitore di carico lasci la fabbrica, uno strumento di calibrazione viene utilizzato per completare i test di invecchiamento a pieno carico al 100% per garantire che il prodotto possa funzionare stabilmente dopo la consegna ed eliminare eventuali rischi di qualità.

Mercato dei prodotti

Nel corso degli anni, siamo diventati un fornitore di fiducia per clienti in oltre 50 paesi in tutto il mondo, con clienti situati in regioni come Stati Uniti, Germania, Emirati Arabi Uniti, Singapore, Australia e altri. Abbiamo accumulato una vasta esperienza nel settore in settori quali la produzione di energia, i data center, le energie rinnovabili e l'industria pesante. Se hai bisogno di casi di studio dei clienti e materiali di riferimento per progetti simili ad alta potenza, possiamo fornirteli in qualsiasi momento. Offriamo servizi completi personalizzati. Le opzioni di tensione includono 380 V, 400 V, 415 V, 480 V e 690 V. Possiamo anche raggiungere un requisito di tensione di 11 kV combinandolo con un trasformatore step-down. I gradi di protezione della custodia includono il tipo per interni IP23, il tipo per esterni IP54 e il grado marino IP56. I metodi di controllo possono essere aggiornati a PLC avanzati, controllo remoto wireless, controllo APP mobile e possono anche essere personalizzati con l'integrazione SCADA. I metodi di misurazione possono essere selezionati come tipo base, analizzatore della qualità dell'energia o monitoraggio della temperatura multipunto in base ai requisiti.

Per quanto riguarda il servizio post-vendita

In termini di consegna e assistenza post-vendita, il periodo di consegna standard per il banco di carico personalizzato da 500 kW 380 V CA è di 20-25 giorni lavorativi. Forniamo materiali tecnici completi in più lingue come inglese, spagnolo, francese e arabo. Allo stesso tempo, possiamo organizzare ingegneri professionisti in loco per fornire servizi di messa in servizio e formazione in loco in base alle esigenze del cliente, garantendo la protezione dell'intero processo di approvvigionamento e utilizzo.

Casi di progetto

1. Contesto del progetto

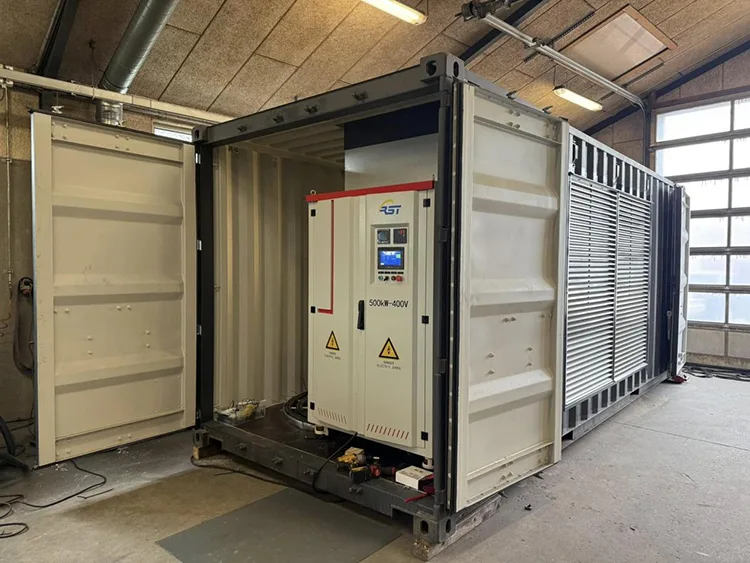

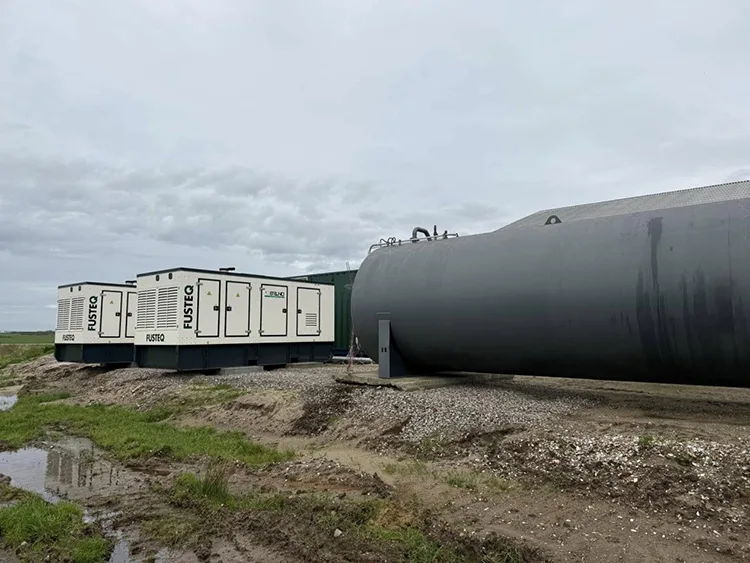

Il progetto di ingegneria energetica del cliente danese prevede l'ispezione di accettazione della centrale termica locale, del data center e del nuovo impianto di stoccaggio dell'energia. Durante la regolare messa in servizio e i test di fabbrica di generatori diesel da 400 V, apparecchiature UPS e BESS, le apparecchiature di carico convenzionali presentano fasi di regolazione del carico approssimative, bassa precisione di misurazione e nessuna funzione di controllo centralizzato remoto, incapaci di completare test di invecchiamento continuo a pieno carico di lunga durata, comportando rischi nascosti per la fornitura di energia elettrica e il funzionamento della rete in loco. Banco di carico resistivo standard personalizzato RST Electric da 500 kW 400 V PF = 1,0 CA in stretta conformità con gli standard di test di potenza locali dell'UE per risolvere le richieste di verifica a pieno carico del cliente per diversi tipi di apparecchiature di alimentazione.

2. Specifiche tecniche principali e vantaggi di progettazione

Potenza elettrical

Potenza Nominale Totale: 500kW, collegamento a stella trifase AC400V, PF=1 carico resistivo puro, corrente operativa nominale 722A

Regolazione del carico: 11 marce di potenza, carico minimo a passo singolo 25 kW, tolleranza di resistenza ± 5%

Resistere alla tensione: AC2500V/50Hz per 1 minuto senza guasti o scintille; misuratore di potenza ad alta precisione, precisione del display: 0,1 V/0,1 A/0,1 kW/1 Hz

Condizioni ambientali: Temp. di funzionamento: -10℃~+55℃, RH massima ≤95% media giornaliera senza condensa, altitudine di installazione ≤2000 m, ambiente di lavoro interno.

Caratteristiche materiali e strutturali

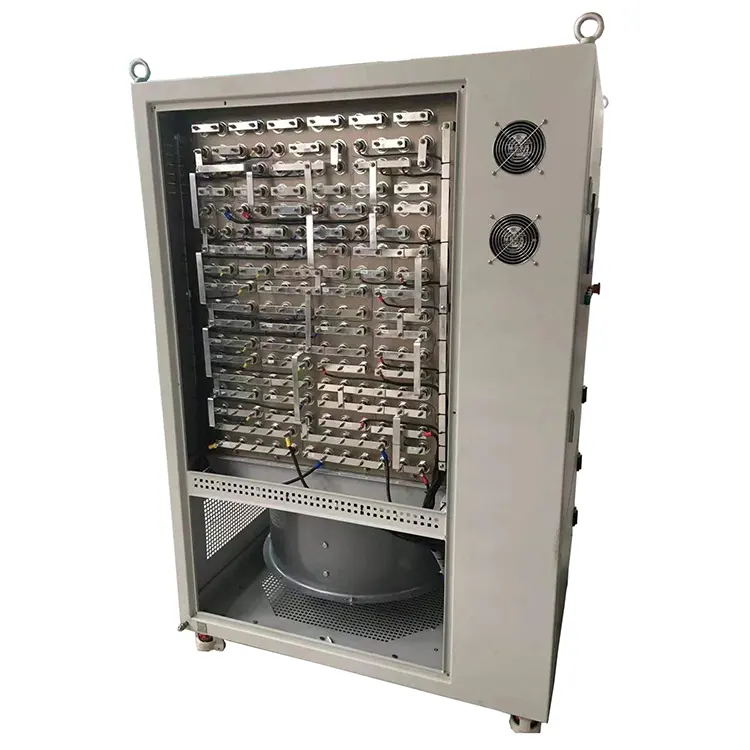

(1) Nucleo del resistore: elementi di resistenza in lega a basso TCR con basso aumento della temperatura ed eccellenti prestazioni di dissipazione del calore, prestazioni stabili in caso di funzionamento continuo a pieno carico.

(2) Sistema di raffreddamento forzato: struttura di raffreddamento ad aria forzata a velocità variabile bottom-in-top-out dotata di ventole con regolazione della velocità PID, regolazione automatica del flusso d'aria in base al carico in tempo reale per ridurre il rumore di funzionamento e prolungare la durata dell'apparecchiatura.

(3) Sistema di protezione di sicurezza multistrato: quattro protezioni principali per sovraccarico, sovratensione, arresto di emergenza e sovratemperatura, oltre al monitoraggio della perdita di fase e dello squilibrio trifase della tensione; componente di rilevamento della temperatura indipendente per attivare l'allarme quando si verifica un surriscaldamento anomalo.

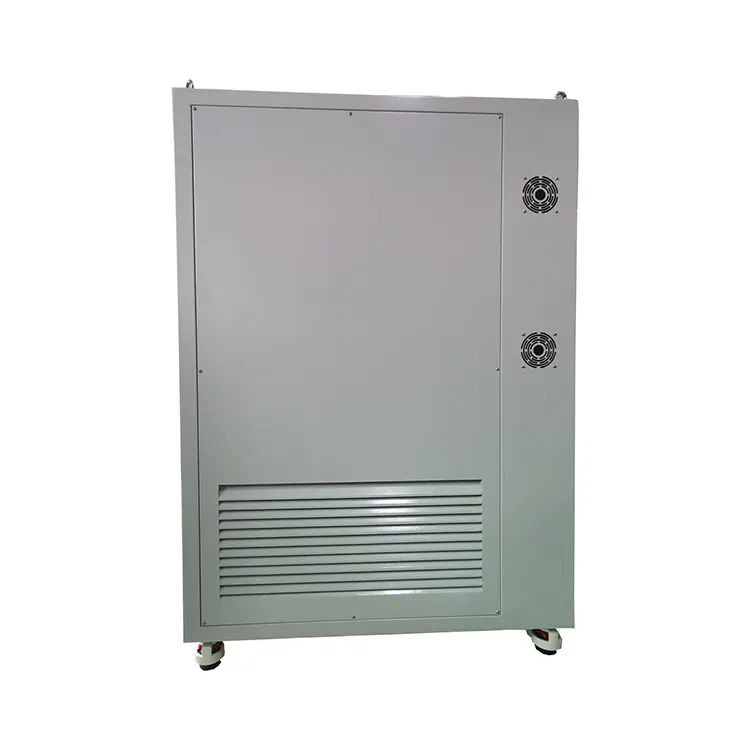

(4) Costruzione dell'armadio: armadio in acciaio laminato a freddo per carichi pesanti con rivestimento anticorrosivo multistrato, protezione interna IP20/IP23, dimensioni L1150×P1300×H1900mm, peso netto 540 kg, isolamento di classe F; layout di cablaggio diviso per sbarra collettrice di alimentazione, circuito della ventola e terminale di segnale remoto, comodo per il cablaggio sul campo e il collegamento con l'armadio di controllo del cliente.

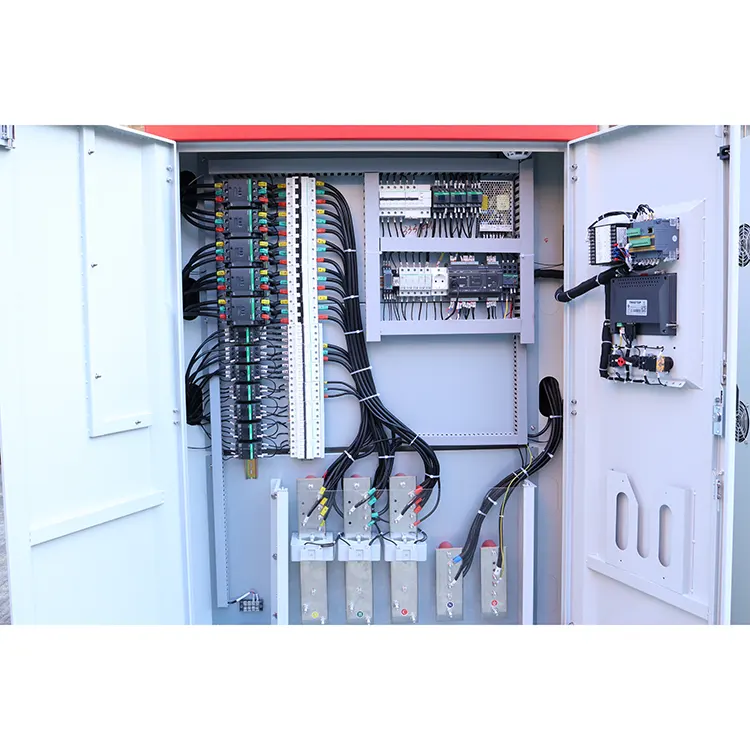

(5) Modalità di controllo doppio: funzionamento locale del touch screen HMI da 7 pollici; comunicazione remota RS485 Modbus RTU, che supporta test automatici centralizzati PC e SCADA; funzione parallela master-slave per combinare più unità per test di carico combinato a livello di MW.

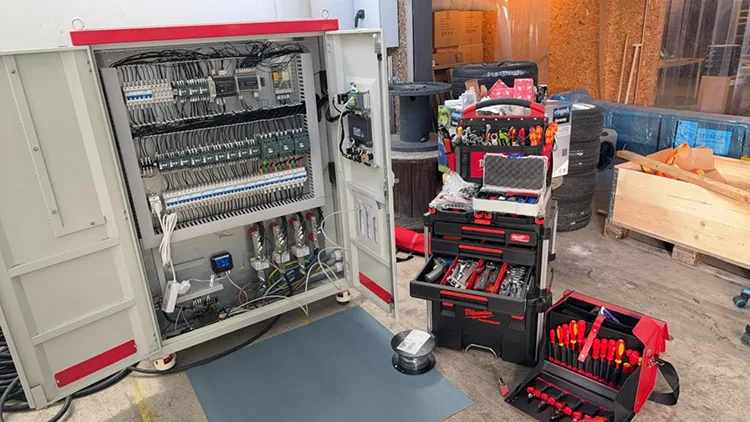

3. Standard di installazione e messa in servizio in loco

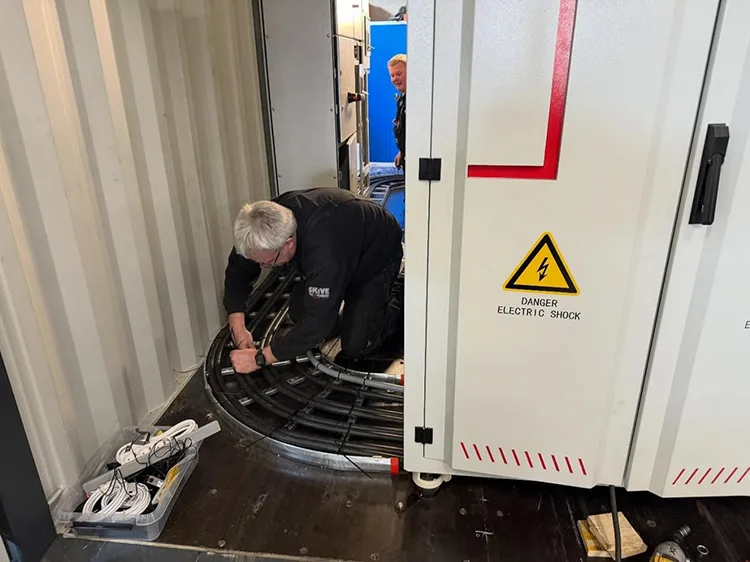

1). La costruzione dell'installazione segue le specifiche di installazione delle apparecchiature elettriche dell'UE; cablaggio separato per circuito di alimentazione, linea di controllo della ventola e linea del segnale di misurazione; armadio fissato tramite occhielli di sollevamento riservati e fori per carrelli elevatori, messa a terra PE affidabile.

2). Il test preliminare alla messa in servizio comprende l'ispezione dello sterzo della ventola, il controllo della levigatezza del condotto dell'aria e il test della resistenza dell'isolamento; accesso formale alle apparecchiature elettriche del cliente solo dopo che tutti gli elementi di debug hanno superato l'ispezione di fabbrica FAT.

3). Regola operativa: pulire regolarmente i filtri di ingresso e uscita dell'aria per prevenire il blocco dell'aria e l'aumento anomalo della temperatura; nessun articolo infiammabile impilato attorno all'armadio di carico durante il test di carico continuo a lungo termine.

4.Risoluzione dei problemi e servizio di manutenzione post-vendita

I guasti più comuni in loco, tra cui surriscaldamento anomalo, cortocircuito della resistenza, errore di comunicazione remota e falso allarme di sovratemperatura, sono elencati nel manuale di manutenzione ufficiale;

Standard di ispezione periodica: pulizia regolare della polvere interna dell'armadio e manutenzione della ventola ogni 3~6 mesi; adottare un megaohmmetro da 1000 V per l'ispezione periodica dell'isolamento e il corrispondente test di tensione di tenuta.

Termine di garanzia: 12 mesi dalla messa in servizio in loco o 18 mesi dalla data di spedizione (a seconda di quale evento si verifica per primo). Riparazione gratuita e sostituzione di componenti per difetti di fabbricazione di fabbrica; fornitura permanente di pezzi di ricambio e guida tecnica remota globale per i clienti post-garanzia, servizio opzionale di messa in servizio in loco in Europa.

5. Risultato del progetto

1). Il caricamento graduato accurato consuma completamente l'energia ridondante del test, realizza la verifica a pieno carico del ciclo completo del generatore, dell'UPS e delle apparecchiature di accumulo dell'energia del cliente, elimina il rischio di dati di test incompleti.

2). Il design intelligente a doppio controllo e protezione multipla garantisce un funzionamento stabile per lunghe ore, zero surriscaldamento e guasti di sicurezza durante l'utilizzo effettivo a lungo termine da parte del cliente.

3). La struttura standard modulare riduce notevolmente il carico di lavoro di manutenzione giornaliero, riducendo ovviamente i costi operativi e di manutenzione successivi del cliente.

Contatta RST Electric per un banco di carico personalizzato ad alta potenza da 500 kW 380 V CA per generatori europei, data center e progetti di nuova energia, ottieni proposte tecniche e preventivi gratuiti.
