Banco di carico non lineare

Banco di carico RCD: simulazione del carico non lineare nel mondo reale

Il banco di carico RCD non lineare di RST Electric rappresenta un cambiamento di paradigma rispetto ai tradizionali test di carico solo resistivo. Progettato per ingegneri e ricercatori che necessitano di simulare carichi elettrici reali, completi di componenti di potenza reattiva e fattori di potenza variabili, questo banco di carico non lineare integra tre tipi di carico distinti: resistivo (R) per la pura simulazione della potenza attiva, capacitivo (C) per condizioni di fattore di potenza in anticipo e induttivo (L) per scenari di fattore di potenza in ritardo. Combinando questi elementi, il banco di carico RCD può replicare accuratamente le caratteristiche elettriche di motori, alimentatori, sistemi UPS e inverter collegati alla rete, consentendo una validazione completa delle prestazioni in condizioni operative realistiche.

Carico ad alta precisione e controllo flessibile del fattore di potenza

La risoluzione del gradino di carico è leader del settore: 0,1 kW per la modalità resistiva e 0,1 kVA per la modalità RCD, consentendo una regolazione precisa dei parametri di test. La precisione di caricamento viene mantenuta a ±3%, garantendo risultati dei test ripetibili e affidabili. L'unità supporta due modalità operative distinte: R Load Mode (resistivo puro) e RCD Load Mode (combinato resistivo, capacitivo e induttivo), selezionate tramite l'intuitiva interfaccia touchscreen. Il fattore di potenza può essere regolato continuamente nell'intervallo compreso tra 0,65 e 1,0 (ritardato o anticipato), offrendo la massima flessibilità per i test di conformità agli standard.

Controllo bimodale e comunicazione remota per test intelligenti

Il controllo è a doppia modalità: il funzionamento locale tramite un touchscreen da 7 pollici ad alta risoluzione visualizza tensione, corrente, potenza, frequenza e fattore di potenza in tempo reale, insieme alle curve di tendenza in tempo reale per ciascun parametro. La registrazione e l'esportazione dei dati sono integrate, consentendo agli ingegneri di acquisire i risultati dei test per l'analisi. Per sequenze di test automatizzate, il banco di carico supporta la comunicazione remota RS485/Modbus-RTU, consentendo l'integrazione con software basato su PC per caricamento remoto, acquisizione dati e generazione di report. In qualità di produttore affidabile di banchi di carico non lineari in Cina, RST Electric combina oltre 10 anni di esperienza nei test di potenza con ingegneria di precisione per fornire soluzioni che accelerano lo sviluppo del prodotto e garantiscono la conformità agli standard internazionali.

Specifica tecnica

Caratteristiche del prodotto del banco di carico non lineare

1. Simulazione del carico non lineare RCD: integra elementi resistivi, capacitivi e induttivi per emulare accuratamente i carichi reali con fattore di potenza regolabile da 0,65 a 1,0 (in ritardo o in anticipo).

2. Controllo indipendente trifase: ciascuna fase può essere caricata separatamente, consentendo test di carico sbilanciato per inverter trifase, sistemi UPS e alimentatori.

3. Risoluzione del carico ultra fine: gli incrementi graduali di 0,1 kW (resistivo) e 0,1 kVA (RCD) consentono la simulazione precisa delle variazioni di carico reali.

4.Doppia modalità operativa: commutabile tra la modalità resistiva pura (R) e la modalità RCD combinata per supportare diversi requisiti di test.

5. Misurazione ad alta precisione: lo strumento multifunzione di classe 0,5 con precisione del carico del ±3% garantisce risultati di test affidabili e ripetibili.

6.Interfaccia touchscreen intuitiva: HMI da 7 pollici con visualizzazione dei parametri in tempo reale, curve di tendenza, registrazione dati e funzionalità di esportazione: non è richiesto alcun PC per i test di base.

7.Predisposizione per l'automazione remota: la comunicazione RS485/Modbus-RTU consente l'integrazione con il software PC per sequenze di test automatizzate e acquisizione dati.

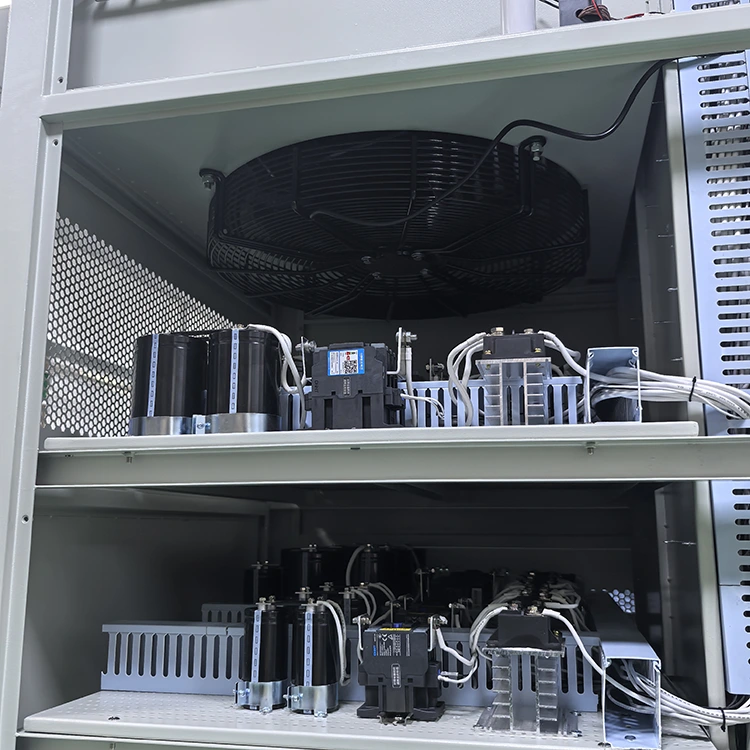

8. Funzionamento silenzioso e adatto al laboratorio: il raffreddamento ad aria forzata con ventole a velocità variabile mantiene un livello di rumore ≤65 dB, adatto per ambienti di laboratorio e uffici.

9.Design compatto e mobile

10. Sicurezza completa: le protezioni da sovratemperatura, sovratensione, sovracorrente e arresto di emergenza garantiscono un funzionamento sicuro durante i test non presidiati.

Applicazioni del prodotto

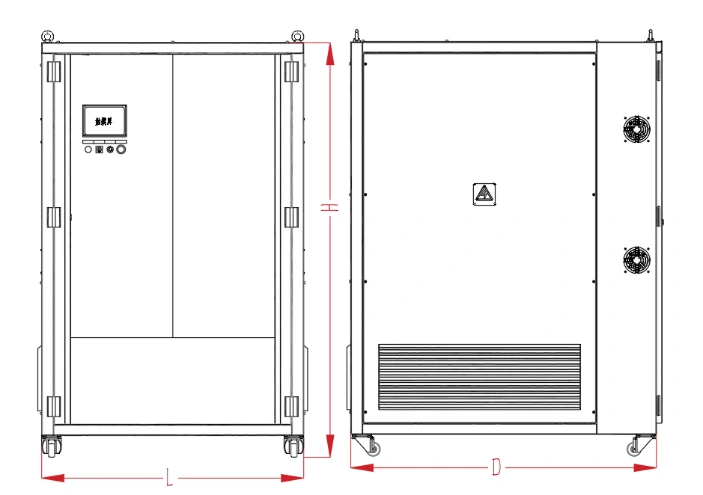

Disegno e dimensioni

Pacchetto e spedizione

RST Electric garantisce la consegna sicura di ogni banco di carico RCD non lineare:

● Imballaggio per carichi pesanti: l'unità è montata su un pattino di legno rinforzato con imbottitura in schiuma e racchiusa in una cassa di compensato personalizzata per la spedizione internazionale.

● Protezione dalle vibrazioni: i componenti critici sono fissati con rinforzi aggiuntivi per evitare danni durante il trasporto.

● Documentazione: elenchi di imballaggio, rapporti sui test di fabbrica e manuali operativi inclusi.

● Opzioni di trasporto: disponibile trasporto marittimo FCL, trasporto aereo o espresso porta a porta.

Tutte le unità sono sottoposte a test di accettazione in fabbrica (FAT), compreso il rodaggio a pieno carico, la verifica della calibrazione e la convalida del protocollo di comunicazione prima della spedizione.

Perché scegliere RST Elettrico?

La fornitura diretta dalla fabbrica è garantita

RST Electric è un produttore formalmente certificato in Cina. Da oltre 10 anni si dedica alla ricerca e alla produzione di banchi di carico non lineari ed è un produttore esperto specializzato in prodotti per scatole di carico RCD. Dalla progettazione e assemblaggio di resistori, condensatori e induttori all'ispezione del prodotto finale, l'intero processo è controllato in modo indipendente senza alcuna esternalizzazione. Ciò garantisce la qualità stabile e uniforme di ciascun dispositivo fin dall'inizio. Il modello di fornitura diretta dalla fabbrica elimina tutti i ricarichi degli intermediari, rendendo il prezzo trasparente e tracciabile. Ciò consente agli acquirenti di acquistare contenitori di carico non lineari di alta qualità che soddisfano gli standard internazionali a un costo più ragionevole, migliorando significativamente l’efficienza e il rapporto costo-efficacia dell’approvvigionamento.

Controllo di qualità rigoroso

Disponiamo di una base produttiva certificata ISO 9001 dotata di linee di produzione dedicate. Prima che ogni apparecchiatura lasci la fabbrica, viene sottoposta a invecchiamento a pieno carico al 100%, verifica del fattore di potenza, calibrazione del protocollo di comunicazione e altri test rigorosi per garantire che nessun prodotto inferiore agli standard entri nel mercato. Il nostro team di ingegneri professionisti è specializzato in test di elettronica di potenza e standard di conformità e può controllare con precisione ogni dettaglio del prodotto per garantire che l'apparecchiatura funzioni stabilmente in vari scenari di test e soddisfi le esigenze di molteplici applicazioni come ricerca e sviluppo, produzione e test.

Esperienza di cooperazione globale

Grazie alla solida qualità dei prodotti e ai servizi professionali, siamo diventati un fornitore affidabile per laboratori di ricerca e sviluppo globali, produttori di elettronica di potenza e istituti di test sulle energie rinnovabili. I nostri prodotti vengono esportati in oltre 40 paesi e regioni tra cui Germania, Stati Uniti e Giappone. Operiamo nel campo della simulazione del carico non lineare e conosciamo gli standard di prova e i requisiti di acquisto di diversi settori e regioni. Possiamo abbinare con precisione vari scenari e fornire soluzioni di prodotto più adattabili per gli acquirenti globali.

Personalizzazione completa

Siamo in grado di offrire servizi completi di personalizzazione. La gamma di potenza copre da 30 kVA a 300 VA+ e la tensione supporta specifiche standard come 380 V e 400 V, nonché requisiti personalizzati. Il tipo di carico può essere selezionato come resistenza pura, miscela RCD o rapporto RLC personalizzato. La precisione del passo, il metodo di controllo e l'interfaccia di comunicazione possono essere regolati secondo necessità. Questo soddisfa perfettamente gli esclusivi requisiti di test di diversi acquirenti e può essere utilizzato senza ulteriori adattamenti.

Servizio post-vendita garantito

Offriamo periodi di consegna flessibili. I modelli standard vengono consegnati entro 20-25 giorni, mentre i modelli personalizzati entro 30-45 giorni. Possiamo adattarci in modo flessibile ai piani di produzione e di test degli acquirenti. La merce viene fornita con rapporti di prova completi, certificati di calibrazione, manuali utente e altri materiali. Tutti i prodotti godono di una garanzia di 12 mesi. Durante il periodo di garanzia, forniamo diagnosi remota dei guasti, servizi di consegna di pezzi di ricambio, nonché supporto tecnico come la formulazione del processo di test e il debug in loco. Siamo pienamente impegnati a proteggere gli acquirenti durante tutto il processo.
