Resistenza di frenatura da 20 kW

Il resistore di frenatura da 20 kW è stato sviluppato in base ai reali punti critici nei siti industriali. Integra un consumo energetico elevato, molteplici soluzioni di raffreddamento, progettazione elettrica a bassa induttanza, struttura del corpo ad alta protezione e capacità di personalizzazione completa. Può assorbire in modo efficiente l'energia elettrica rigenerativa derivante dalla decelerazione del motore, stabilizzare la tensione del bus CC e prevenire interventi per sovratensione e guasti di combustione dei componenti.

Il prodotto è compatibile con le tensioni industriali tradizionali globali ed è adatto a varie condizioni di installazione e ambienti esterni difficili. È stato sottoposto a una serie completa di test ad alta tensione e di invecchiamento prima di lasciare la fabbrica. Tiene conto della stabilità operativa, della sicurezza d’uso e della flessibilità per adattamenti futuri. Si tratta di un componente di consumo energetico standard ideale per settori quali ascensori, gru, apparecchiature per l'energia eolica, banchi di prova industriali e linee di produzione automatizzate.

Progettato specificatamente per scenari di frenatura industriale gravosa

1. Adattamento preciso delle condizioni

Destinato ad apparecchiature di avvio-arresto ad alta frequenza e di frenatura per carichi pesanti come convertitori di frequenza, servoazionamenti, macchinari di sollevamento e sistemi di inclinazione delle turbine eoliche, affronta specificamente problemi comuni in loco come la decelerazione del motore che genera energia elettrica di feedback, fluttuazioni della rete ed errori di sovratensione del driver.

2. Prestazioni di potenza solide

Consumo energetico continuo nominale di 20 kW, in grado di resistere a un impatto di sovraccarico di 40 kW per brevi periodi, soddisfacendo sia le modalità di funzionamento con frenatura intermittente che con frenatura continua a lungo termine, adatto a condizioni industriali ad alta intensità.

3. Ampia gamma di settori applicabili

Il resistore di frenatura da 20 kW può essere applicato direttamente a sistemi di controllo di ascensori, apparecchiature di sollevamento portuali, piattaforme di test industriali, unità di generazione di energia per turbine eoliche e trasmissione di conversione di frequenza di linee di trasporto, con forte versatilità e semplice sostituzione e adattamento.

Specifica tecnica

Vantaggi strutturali e di dissipazione del calore

1. Nucleo resistente alla temperatura di alta qualità

Utilizzando resistori di avvolgimento resistenti alle alte temperature e una struttura isolante multistrato in ceramica e mica, ha un livello di resistenza alle alte temperature e una buona stabilità della resistenza. È improbabile che invecchi o si sposti, né è soggetto a surriscaldamento durante il funzionamento a lungo termine.

2. Tre opzioni di raffreddamento disponibili

Supporta il raffreddamento ad aria naturale per un funzionamento silenzioso, il raffreddamento ad aria forzata per la dissipazione del calore ad alta densità e il raffreddamento a liquido per l'installazione in spazi ristretti con temperature elevate in ambienti difficili. Queste opzioni possono essere selezionate liberamente in base allo spazio della sala server in loco e alla temperatura ambiente.

3. Custodia robusta

L'intera macchina è realizzata con piastre di acciaio o involucri in lega di alluminio, con tecnologia di spruzzatura anticorrosione. Il livello di protezione è IP54–IP65, fornendo protezione antipolvere, impermeabile e resistente all'umidità, adatto per ambienti industriali difficili come all'aperto, miniere e porti.

Punti salienti delle prestazioni elettriche

1. Design professionale a bassa induttanza

La disposizione ottimizzata degli avvolgimenti riduce significativamente l'induttanza parassita, adatta per inverter di frequenza di commutazione ad alta frequenza, sopprime i picchi di tensione e protegge il driver e i successivi componenti elettrici dagli shock.

2. Compatibilità full-range ad ampia tensione

Il resistore di frenatura da 20 kW è compatibile con sistemi da 380 V-690 V CA, con un supporto massimo di bus CC da 1000 V, compatibile con i principali standard di tensione industriale in tutto il mondo e può essere abbinato direttamente a progetti di esportazione e apparecchiature nazionali ed estere.

3. Valore del resistore personalizzabile con precisione

Il valore di resistenza copre 0,5Ω-500Ω per qualsiasi personalizzazione, con una tolleranza di ±5%, in grado di corrispondere rigorosamente ai parametri consigliati di varie marche di inverter, con forza frenante uniforme e sensazione di decelerazione fluida e controllabile.

Applicazioni del prodotto

Configurazione della protezione di sicurezza

1. Protezione opzionale dal surriscaldamento

Il termistore NTC e l'interruttore termico normalmente chiuso sono disponibili come opzioni. Possono essere collegati direttamente all'interfaccia di protezione del convertitore di frequenza, fornendo un avviso automatico di sovratemperatura o la disconnessione del circuito per eliminare il rischio di surriscaldamento e incendio.

2. Test completo ad alta tensione in tutta la fabbrica

Ciascun dispositivo è sottoposto a test di isolamento della tensione di resistenza a 2,5 kV, calibrazione della resistenza a temperatura ambiente e verifica del ciclo termico tramite campionamento. L'isolamento è affidabile e il fattore di sicurezza è elevato.

3. Adattabile alle condizioni operative

Supporta le modalità di ciclo di frenata continua e intermittente. Non subirà accumulo di calore a causa di frequenti avviamenti e arresti, riducendo significativamente la frequenza di arresti e manutenzioni in loco.

Vantaggi dell'installazione e dell'integrazione

1. Metodi di installazione multipli

Offri tre forme tradizionali: installazione a pavimento, montaggio laterale a parete e installazione su rack da 19 pollici. Possono essere fornite anche staffe di installazione personalizzate per adattarsi alla disposizione degli armadi esistenti.

2. Diversi metodi di cablaggio

Il resistore di frenatura da 20 kW viene fornito con terminali a vite standard e interfacce bus in rame. Sono inoltre disponibili opzioni di cablaggio personalizzate, come cavi estesi e teste flangiate impermeabili, che rendono il processo di cablaggio semplice e la connessione stabile.

3. Tutta la macchina pronta per l'installazione senza modifiche

Le dimensioni strutturali, le posizioni dei cavi e i colori del mobile possono essere personalizzati in base al progetto. Una volta consegnata, l'apparecchiatura può essere installata e utilizzata direttamente, eliminando i costi aggiuntivi di perforazione, modifica e debug in loco.

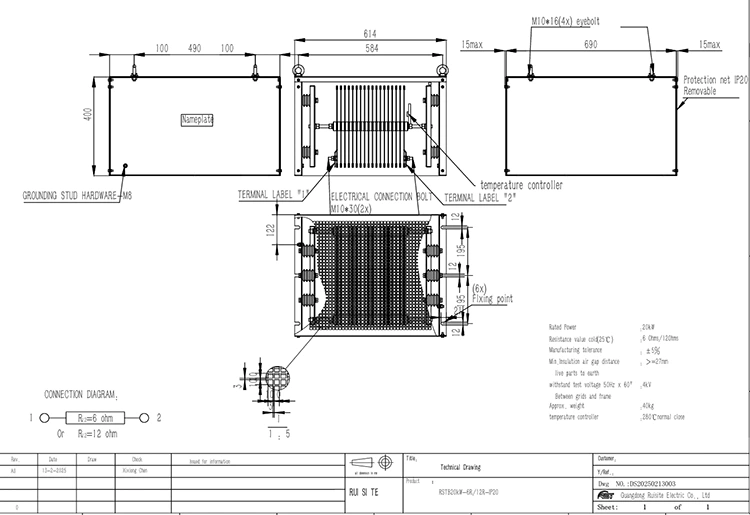

Disegno e dimensioni

Consegna dell'imballaggio e garanzia della qualità

1. Imballaggio protettivo professionale

La resistenza di frenatura da 20 kW è avvolta con una pellicola resistente all'umidità e rinforzata con schiuma. I modelli per carichi pesanti sono imballati in casse di legno incollato e i terminali sono sigillati separatamente per protezione, garantendo che il prodotto non venga influenzato dall'umidità durante il trasporto o danneggiato e deformato a causa di urti.

2. Documentazione completa che accompagna la merce

Ogni ordine viene fornito con una lista di imballaggio, un rapporto sui test di fabbrica, un certificato di ispezione del valore di resistenza, un manuale di installazione e informazioni sugli accessori per il controllo della temperatura, che soddisfano i requisiti per l'accettazione del progetto e lo sdoganamento del commercio estero.

3. Consegna affidabile e servizio post-vendita

I modelli standard vengono consegnati entro 10-15 giorni, i modelli personalizzati entro 15-25 giorni; la macchina completa gode di una garanzia di 18 mesi e vengono forniti consulenza gratuita sullo schema del circuito frenante, debug remoto e supporto tecnico per guasti.

Scegli RST Elettrico

1. Accumulo professionale dalla fabbrica di origine

Dieci anni di dedicata ricerca e produzione di resistori di frenatura e resistori di carico. Tutti i processi, dall'avvolgimento, alla saldatura, all'assemblaggio fino ai test termici, sono sviluppati e controllati in modo indipendente, garantendo una qualità costante e nessun margine di intermediazione.

2. Sistema rigoroso di controllo di qualità

Linea di produzione certificata ISO9001. Ogni unità deve essere sottoposta a test di valore di resistenza, isolamento, tensione di tenuta e controllo della temperatura. È conforme agli standard internazionali come IEC, UL e NEMA.

3. Esperienza di servizio di progetto globale

I prodotti vengono esportati in oltre quaranta paesi. Conoscenza delle condizioni di lavoro locali in Europa, Sud-Est asiatico e Sud America. Possiamo assistere i clienti nell'effettuare la corrispondenza dei parametri per i progetti e fornire la documentazione di conformità.
