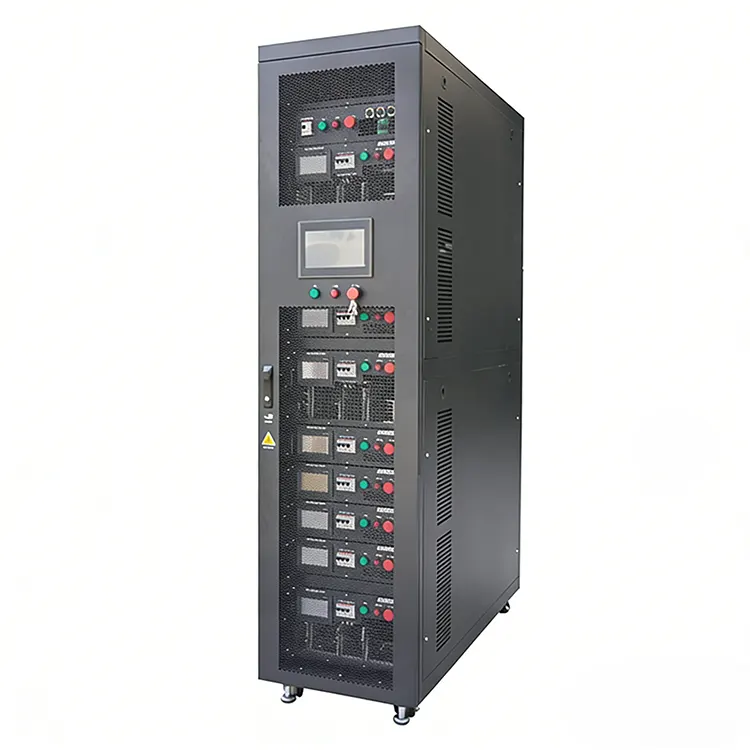

Banco di carico con raffreddamento a liquido da 200 kW 380 V

Il banco di carico raffreddato a liquido da 200 kW 380 V di RST Electric rappresenta un cambio di paradigma nella tecnologia di prova ad alta potenza. Ospitato in un armadio rack standard da 42U (L600×P1400×A1800mm), questo banco di carico con raffreddamento a liquido da 200 kW 380 V elimina la necessità di massicci sistemi di trattamento dell'aria o sistemi di scarico della struttura trasferendo il calore direttamente all'infrastruttura di raffreddamento a liquido esistente della struttura. Il sistema è dotato di un circuito di raffreddamento in acciaio inossidabile 304 con connessioni di ingresso/uscita DN32, in grado di gestire portate fino a 200 l/min (12 m³/h) a pressioni di progetto di 0,4 MPa.

I sensori di temperatura di precisione monitorano le temperature del refrigerante in ingresso/uscita, mantenendo un carico termico stabile con un aumento della temperatura di ≤15°C a piena potenza e una caduta di pressione di ≤5 psi. Lo stesso banco di carico resistivo offre una risoluzione a gradini di 5 kW con una precisione di carico del ±2%, consentendo la simulazione granulare dei carichi IT reali. Le opzioni di controllo includono touchscreen HMI locale, software per PC remoto, RS485/Modbus RTU e funzionalità complete di registrazione dei dati.

In qualità di produttore leader di banchi di carico con raffreddamento a liquido da 200 kW in Cina, RST Electric combina oltre 15 anni di esperienza nei resistori di potenza con una tecnologia di raffreddamento a liquido all'avanguardia per fornire soluzioni che soddisfano i requisiti esigenti dei data center di prossima generazione e delle strutture informatiche ad alte prestazioni.

Specifica tecnica

Caratteristiche del prodotto

1. Densità di potenza ultra elevata: fornisce 200 kW in un ingombro compatto di 42U, ideale per ambienti data center con spazi limitati.

2.Funzionamento silenzioso: elimina il rumore tradizionale della ventola del banco di carico; solo la pompa di circolazione genera un rumore minimo (<65 dB), rendendolo adatto per uffici o laboratori occupati.

3. Gestione termica precisa: il monitoraggio in tempo reale della portata, della temperatura di ingresso/uscita e della caduta di pressione consente una validazione accurata della CDU e del sistema di raffreddamento.

4. Circuito del refrigerante in acciaio inossidabile: la struttura in acciaio inossidabile 304 con collegamenti tri-clamp DN32 garantisce resistenza alla corrosione e compatibilità con vari mezzi di raffreddamento.

5.Connessioni ridondanti – Le doppie porte di ingresso/uscita (1+1 ridondanti) consentono la connessione ai sistemi di raffreddamento primario e di backup senza riconfigurazione.

6.Suite di sicurezza completa: include rilevamento di perdite di liquidi, protezione da guasti al flusso e arresto per sovratemperatura, fondamentali per gli ambienti sensibili dei data center.

7.Carico ad alta risoluzione: gli incrementi graduali di 5 kW consentono la simulazione precisa dei profili di potenza del rack del server dal carico parziale a quello completo.

8.Funzionamento indipendente – Nessuna dipendenza dall'aria condizionata della struttura per la rimozione del calore; il calore viene respinto direttamente tramite l'infrastruttura di raffreddamento a liquido del cliente.

9.Simulazione del mondo reale: emula accuratamente le caratteristiche termiche ed elettriche dei rack di server ad alta densità (>30 kW per rack) per la convalida del raffreddamento D2C (Direct to Chip).

10.Acquisizione avanzata dei dati: registra e registra tutti i parametri critici per l'analisi e il reporting post-test.

Applicazioni del prodotto

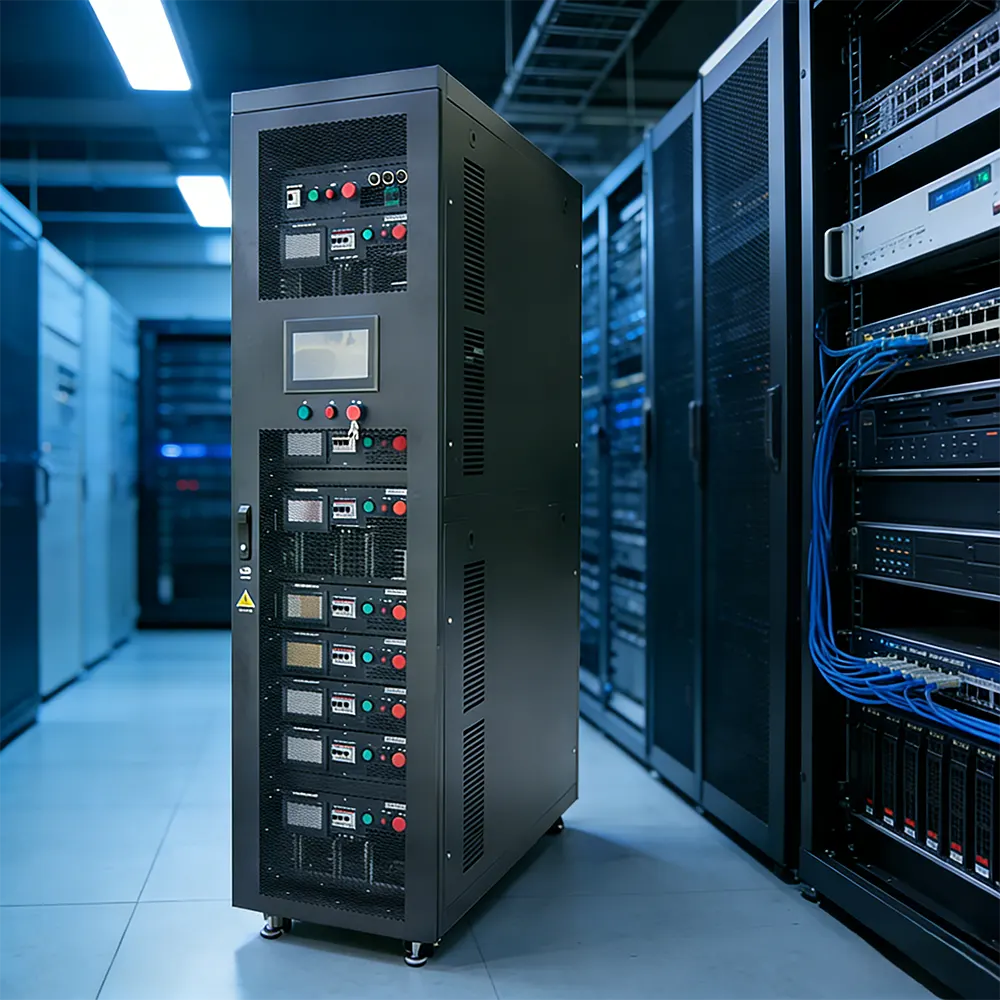

● Test CDU del data center: convalida le prestazioni delle unità di distribuzione del refrigerante (CDU) con carichi IT simulati fino a 200 kW.

● Sviluppo di server raffreddati a liquido: fornisce carichi termici controllati per testare sistemi di raffreddamento direct-to-chip e ad immersione nei laboratori di ricerca e sviluppo.

● Studi sulla gestione termica della struttura: caratterizzano la capacità di smaltimento del calore dell'infrastruttura di raffreddamento del data center in vari scenari di carico.

● High-Performance Computing (HPC): simula l'output termico dei cluster GPU e dei rack di elaborazione ad alta densità per l'ottimizzazione del raffreddamento.

● Ambienti di laboratorio e di test: consente test di potenza silenziosi, puliti ed efficienti in spazi acusticamente sensibili o con qualità dell'aria controllata.

● Messa in servizio di data center su vasta scala: convalida l'integrazione dei sistemi di raffreddamento a liquido con l'infrastruttura di distribuzione e monitoraggio dell'energia.

● Convalida del retrofit del sistema di raffreddamento: verifica la capacità dei sistemi di raffreddamento aggiornati o modificati prima dell'implementazione IT in tempo reale.

Informazioni sul pacchetto

Il banco di carico con raffreddamento a liquido da 200 kW 380 V è un'apparecchiatura progettata con precisione che richiede un'attenta movimentazione durante il trasporto. RST Electric confeziona ciascuna unità con le seguenti misure di protezione:

● Unità fissata saldamente a un pallet per carichi pesanti con supporti antivibranti

● Avvolto in una pellicola VCI impermeabile per impedire l'ingresso di umidità

● Racchiuso in una cassa di compensato personalizzata con imbottitura in schiuma nei punti critici

● Tutti i collegamenti del refrigerante sono tappati e sigillati per prevenire la contaminazione

● Il pacchetto di documentazione comprende certificati di test di pressione, certificazioni di materiali e rapporti di test di fabbrica

Le opzioni di spedizione includono il trasporto marittimo LCL o FCL, il trasporto aereo o il corriere espresso per esigenze urgenti. Prima della spedizione, ogni banco di carico con raffreddamento a liquido da 200 kW viene sottoposto a un test di accettazione in fabbrica (FAT) completo, inclusi test di pressione, rilevamento di perdite e convalida termica a pieno carico.

A proposito di RST elettrico

Fabbrica diretta, esperti di raffreddamento a liquido

● Siamo un produttore certificato con sede in Cina, specializzato nella produzione avanzata di banchi di carico con raffreddamento a liquido da 200 kW 380 V.

● Controllo interno completo su progettazione, fabbricazione del circuito di raffreddamento, assemblaggio elettrico e test, garantendo una qualità superiore.

● Prezzi diretti in fabbrica per ogni banco di carico con raffreddamento a liquido da 200 kW, con struttura dei costi trasparente e senza intermediari.

Produzione professionale e competenza termica

● Oltre 15 anni di esperienza nella progettazione di resistori di potenza, ora estesi a soluzioni raffreddate a liquido per applicazioni di nuova generazione.

● Strutture certificate ISO 9001 con cleanroom dedicata per l'assemblaggio del circuito di raffreddamento.

● Test di tenuta dell'elio al 100% eseguito su ogni circuito di raffreddamento prima dell'assemblaggio finale.

● Funzionalità interne di simulazione e convalida termica per requisiti di raffreddamento personalizzati.

Esperienza globale, fornitore affidabile

● Fornitore comprovato di operatori di data center, produttori di apparecchiature IT e integratori di sistemi di raffreddamento in tutto il mondo.

● Esperienza comprovata nell'esportazione nei mercati di Stati Uniti, Europa, Singapore e Medio Oriente.

● Approfondita esperienza nella gestione termica dei data center e nei test di potenza ad alta densità.

Personalizzazione infinita

● Opzioni del mezzo di raffreddamento: acqua deionizzata/miscele di glicole/fluidi dielettrici/personalizzato.

● Tipi di connessione: Tri-clamp DN32 / Filettature NPT / Giunti a connessione rapida / Personalizzati.

● Controllo del flusso: valvole manuali/controllo del flusso automatizzato/integrazione della pompa a velocità variabile.

● Miglioramenti del controllo: PLC avanzato, integrazione del sistema di gestione degli edifici (BMS), monitoraggio remoto.

● Opzioni di misurazione: misuratori di portata di base/di precisione/rilevamento della temperatura multipunto.

● Varianti del contenitore: telaio aperto/rack 42U/dimensioni personalizzate.

Consegna affidabile e supporto a vita

● Tempi di consegna standard: 30-45 giorni lavorativi per configurazioni personalizzate del banco di carico con raffreddamento a liquido da 200 kW 380 V.

● Documentazione completa: rapporti sui test di pressione, certificazioni dei materiali, manuali O&M, certificazioni CE/ISO.

● Garanzia di 18 mesi con diagnostica remota e rete globale di ricambi.

● Messa in servizio opzionale in loco, supporto per l'integrazione del sistema di raffreddamento e formazione degli operatori da parte dei tecnici sul campo RST.

Casi di progetto

1. Contesto del progetto

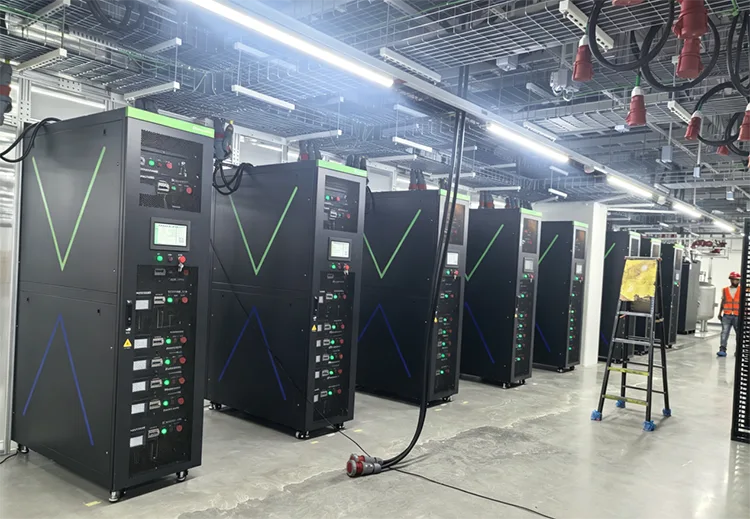

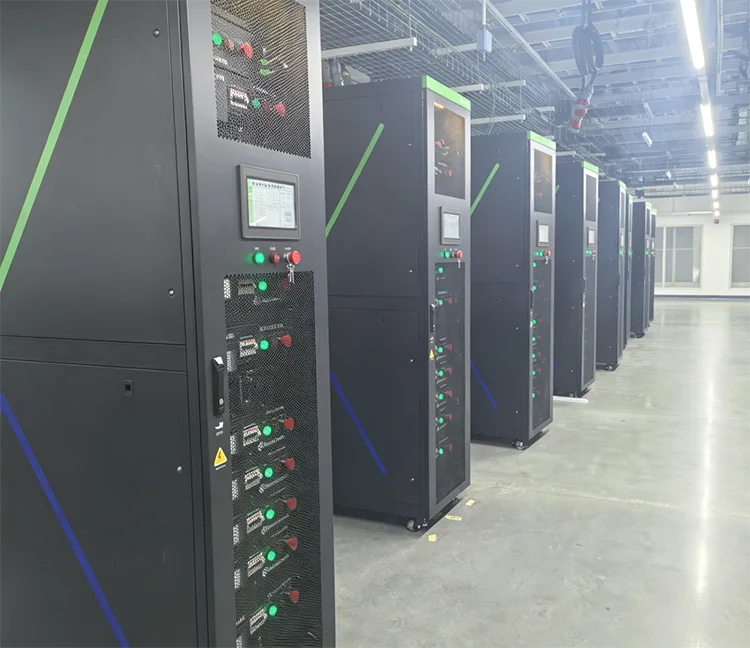

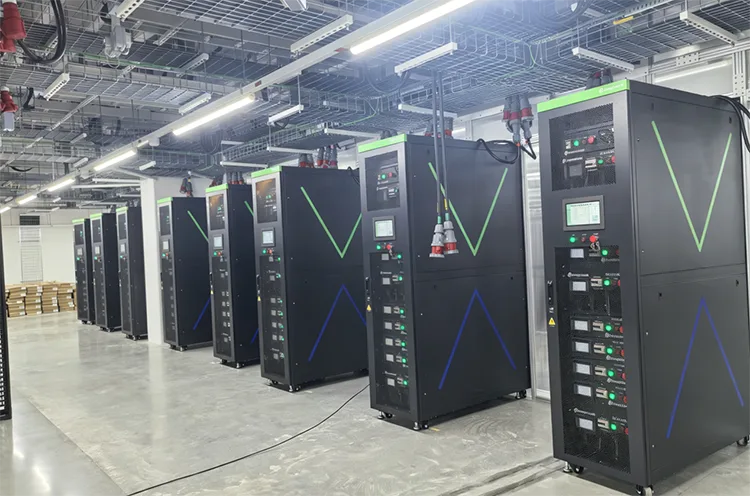

Questo data center AI iperscala a Johor, in Malesia, adotta un sistema di circolazione di raffreddamento a liquido CDU a cabinet completo per il cluster di server GPU. Nella fase di accettazione del progetto, il requisito principale è verificare autenticamente l'effettiva capacità di raffreddamento del circuito di circolazione del liquido della CDU, simulare il carico di dissipazione del calore reale generato dai server ad alta densità all'interno dell'armadio.

Il carico tradizionale raffreddato ad aria non può collegarsi alla tubazione di circolazione dell'acqua del sito, non è in grado di alimentare un carico termico costante nel circuito CDU per l'ispezione a lungo termine delle prestazioni di raffreddamento; Non è possibile installare ingombranti apparecchiature di raffreddamento ad aria all'interno di un rack standard da 19 pollici per ripristinare la reale disposizione termica dell'armadio.

Interessati dall'ambiente tropicale malese ad alta temperatura durante tutto l'anno, i clienti necessitano di un banco di carico ad accesso liquido di tipo rack corrispondente al mezzo di raffreddamento in loco per completare l'ispezione continua del carico termico del sistema CDU e il test a pieno carico dell'UPS sincrono/generatore di riserva. Banchi di carico in rack chiusi raffreddati a liquido forniti da RST Electric in batch da 200 kW 380 V per ottenere un'accurata certificazione della capacità di raffreddamento delle CDU conforme agli standard locali di accettazione dell'alimentazione TNB.

2. Specifiche tecniche principali e vantaggi di progettazione

Valutazione elettrica

Potenza nominale: 200 kW, AC380V (compatibile 380~480VAC 50Hz), PF=1 carico resistivo puro

Ripartizione del carico: 6kW+6kW+12kW+12kW quattro gradini indipendenti, regolazione fine minima 6kW, tolleranza ±5%

Funzionamento continuo 24 ore su 24 a pieno carico; cablaggio opzionale 1P2W/3P4W secondo le specifiche di alimentazione della Malesia

Monitoraggio in tempo reale: tensione, corrente, potenza, temperatura di ingresso e uscita del refrigerante, pressione dell'acqua nella tubazione, dati fondamentali per valutare l'efficienza dello scambio di calore della CDU.

Caratteristiche materiali e strutturali

(1) Design di adattamento alla circolazione del liquido: il circuito di raffreddamento a liquido chiuso supporta il refrigerante acqua-glicole in loco del cliente, porte standard a connessione rapida NPT da 1" direttamente collegate alla tubazione CDU; flusso nominale del refrigerante 10~25 L/min, temperatura massima dell'acqua in ingresso 40 ℃, caduta di pressione nella tubazione ≤ 2 bar. L'emissione di calore continua e stabile trasferisce il calore fisso nel circuito di circolazione della CDU per testare l'effettiva efficienza di rimozione del calore del sistema di raffreddamento a liquido.

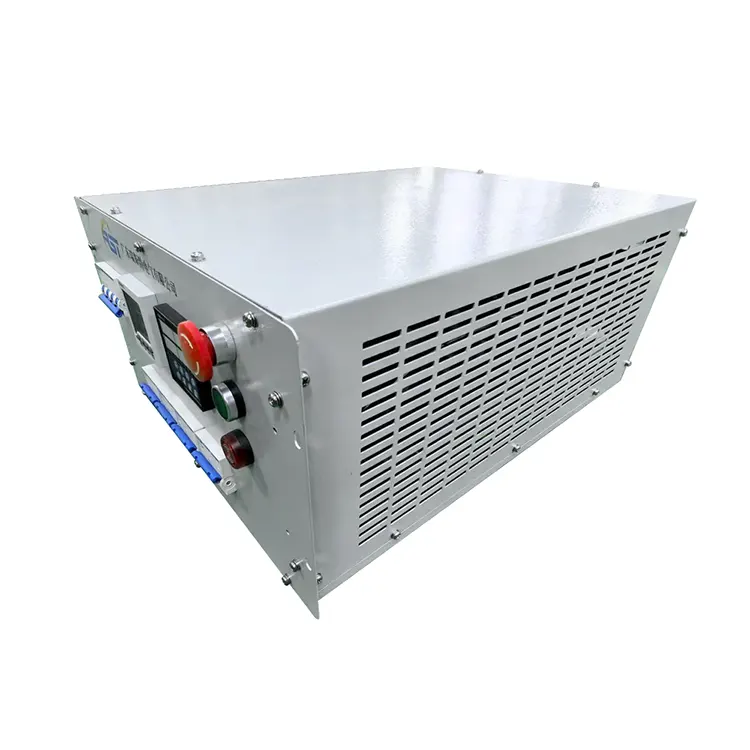

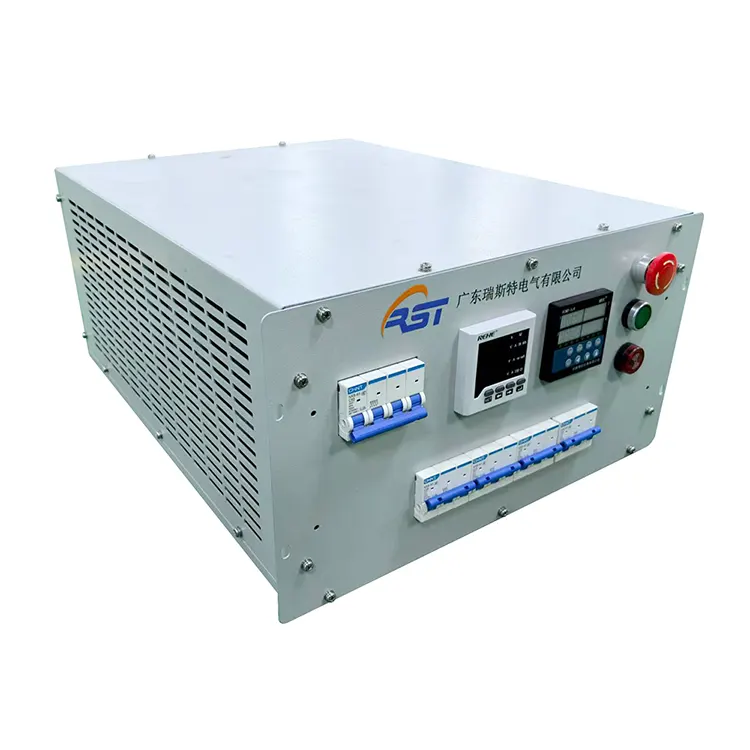

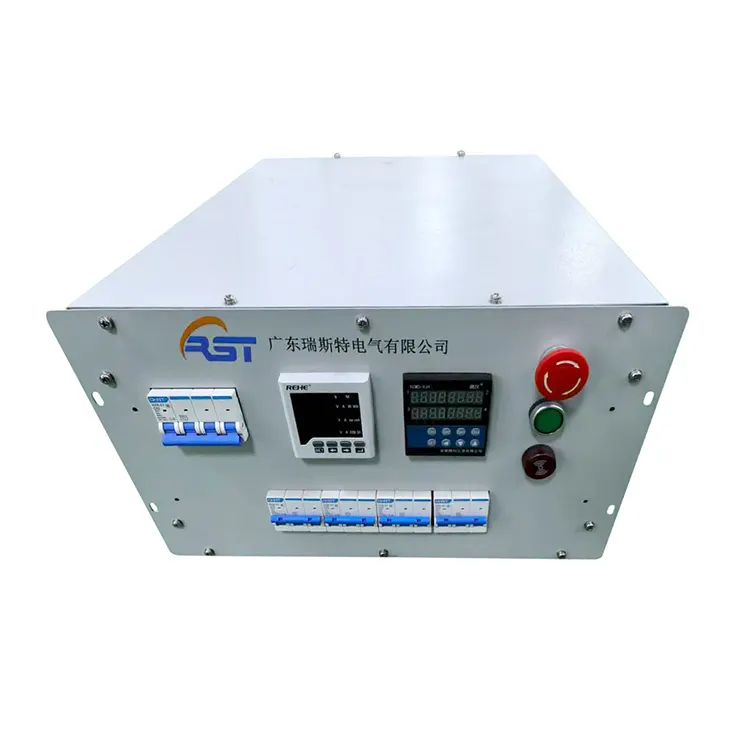

(2) Chassis rack 6U da 19 pollici: dimensioni 482×D650×H266mm, rivestimento RAL7035, peso a secco 35~45kg, integrato direttamente nel rack del server per ripristinare l'ambiente di generazione di calore dell'armadio reale dei server online.

(3) Protezione di sicurezza completa: cortocircuito, sovracorrente, temperatura eccessiva, arresto di emergenza, bassa pressione del liquido di raffreddamento e protezione opzionale con blocco porta; l'allarme automatico e la caduta del carico in caso di anomalie garantiscono un test di invecchiamento della CDU ininterrotto a lungo termine.

(4) Modalità multicontrollo: controllo locale manuale/automatico/telecomando portatile/software per PC; RS485 Modbus opzionale, carica i dati di temperatura e flusso su IDC SCADA per la registrazione dei dati operativi della CDU in tempo reale.

3. Standard di installazione e messa in servizio in loco

(1) Installare secondo il codice elettrico della Malesia; le unità scivolano nelle fessure standard dell'armadio e si fissano con maniglie anteriori, cablaggio di alimentazione indipendente, accoppiamento rapido di ingresso/uscita del liquido con tubazione di circolazione CDU, messa a terra PE affidabile.

(2) Tutte le unità superano il test di burn-in a pieno carico e di tenuta alla pressione della tubazione prima della consegna con rapporti di prova ufficiali. La messa in servizio in loco regola la portata del refrigerante passo dopo passo, carica progressivamente 6kW~200kW, registra la differenza di temperatura dell'acqua in ingresso/uscita per quantificare la capacità di scambio termico della CDU, verifica tutte le funzioni di controllo e protezione.

(3) Regola operativa giornaliera: controllo settimanale della tubazione per eventuali perdite; pulire regolarmente il filtro di circolazione della CDU per evitare che un flusso insufficiente incida sull'effetto di raffreddamento; nessun combustibile conservato attorno agli armadietti dei server.

4. Risoluzione dei problemi e servizio di manutenzione post-vendita

Guasti comuni tra cui surriscaldamento anomalo, pressione insufficiente del liquido di raffreddamento, errore di comunicazione e falso allarme di protezione elencati nel manuale di manutenzione ufficiale;

Ispezione periodica: ogni 6 mesi controllare la tenuta della tubazione, pulire la polvere interna del resistore, testare regolarmente l'isolamento con megaohmmetro.

Garanzia: garanzia di 18 mesi dalla data di spedizione, riparazione e sostituzione gratuite per difetti di fabbricazione; pezzi di ricambio permanenti e supporto tecnico remoto in inglese, formazione in loco opzionale del tecnico locale per ordini all'ingrosso. Alimentazione, tensione, interfaccia del liquido e protocollo di comunicazione personalizzati per successivi progetti di espansione del data center.

5. Risultato del progetto

(1) La struttura liquida montata su rack accede direttamente alla tubazione di circolazione della CDU, emette stabilmente il carico termico fisso classificato, verifica accuratamente l'effettiva capacità di rimozione del calore di ciascun circuito CDU; realizza una simulazione termica reale dell'armadio che il carico d'aria tradizionale non è in grado di ottenere, l'efficienza di accettazione della CDU è aumentata di oltre il 65%.

(2) La circolazione stabile e chiusa del liquido si adatta alla temperatura ambiente elevata della Malesia, al caricamento continuo per lungo tempo senza spegnimento per surriscaldamento, tutti gli indici delle prestazioni di raffreddamento della CDU superano con successo gli standard di accettazione.

(3) La raccolta automatica dei dati su temperatura, flusso e potenza dell'acqua facilita la compilazione del rapporto di prova CDU del cliente e riduce notevolmente i costi dei test manuali per il progetto IDC.

(4) Contatta RST Electric per un banco di carico personalizzato raffreddato a liquido appositamente per la verifica del raffreddamento CDU nel data center del Sud-Est asiatico, ottieni proposta tecnica e preventivo gratuiti.
