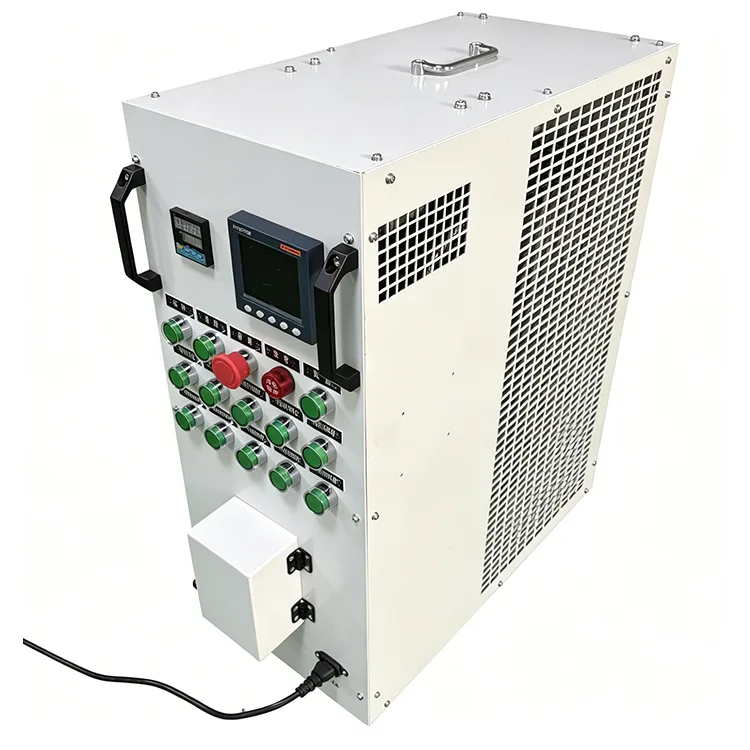

Banco di carico 120kW-200VAC

3. Introduzione al materiale e al processo del componente principale

3.1 Unità resistenza di carico

1. Adotta un filo di resistenza in lega Fe-Cr-Al con resistenza alle alte temperature, resistenza all'ossidazione ed eccellente stabilità termica

2. Generazione uniforme di calore, nessuna deformazione o invecchiamento in caso di funzionamento a pieno carico a lungo termine, piccola deriva della resistenza

3. Ottimizzato per condizioni di lavoro a frequenza intermedia di 400 Hz, bassa perdita reattiva e caratteristiche resistive pure stabili

3.2 Sistema di ventilazione di raffreddamento

1. Il banco di carico CA portatile da 120 kW 200 V è dotato di speciali ventole a flusso assiale a bassa rumorosità, elevata robustezza, resistenza alla corrosione e lunga durata

2. Grandi volumi d'aria e pressione dell'aria per dissipare rapidamente il calore dai moduli di carico

3. Più sensori di temperatura meccanici installati nell'area di carico e nell'uscita dell'aria; distacco automatico del carico e allarme in caso di surriscaldamento

4. Logica di interblocco della ventola: il carico può essere acceso solo dopo che la ventola funziona normalmente per evitare il surriscaldamento

3.3 Parti principali del controllo elettrico e dell'acquisizione dati

1. Contattore: serie Schneider LC1D, contatto anti-ablazione e azione affidabile

2. Parti di controllo a bassa tensione: interruttori automatici Chint/Schneider, pulsanti e spie luminose

3. Acquisizione dati: misuratore multifunzionale Qingzhi per una raccolta accurata in tempo reale di tensione, corrente, potenza e frequenza

4. Parti conduttive: barra collettrice in rame puro, bassa generazione di calore ed eccellente resistenza all'ossidazione

4. Istruzioni operative standard

4.1 Ispezione preoperativa

1. Posizionamento: posizionare su un terreno interno pianeggiante; riservare uno spazio di ventilazione ≥30 cm sull'ingresso/uscita dell'aria laterale; non ostruire i condotti dell'aria

2. Controllo dell'aspetto: nessun danno al cabinet; rotelle bloccate saldamente; presa aeronautica intatta e serrata

3. Controllo del circuito: nessun invecchiamento del cablaggio interno; terminali ben fissati; contatore e indicatori in buone condizioni

4. Controllo ambientale: tenere lontano da materiali infiammabili e forti interferenze elettromagnetiche; deumidificare in anticipo in un ambiente ad alta umidità

4.2 Procedura di cablaggio e accensione

1. Cablaggio del carico: collegamento al generatore/alimentatore con presa aeronautica dedicata; non è consentito il collegamento a caldo

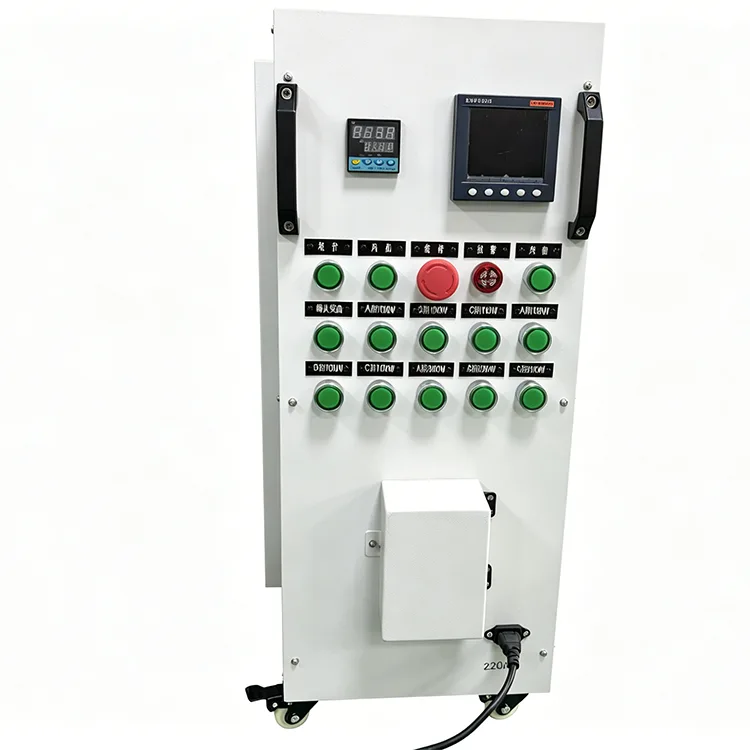

2. Accendere l'alimentazione di controllo a 220 V/50 Hz; il dispositivo entra in modalità di autocontrollo e standby con il pannello illuminato

3. Confermare l'assenza di allarme guasto e ripristinare lo stato normale del pulsante di arresto di emergenza

4.3 Operazione di test di carico

1. Aumenta il carico passo dopo passo tramite la manopola locale: 0→25%→50%→75%→100%; non passare direttamente a pieno carico in una sola volta

2. Supporta l'aumento e la diminuzione improvvisi del carico per simulare scenari di impatto energetico reale

3. Osservare la tensione, la corrente, la frequenza e l'alimentazione in tempo reale sul pannello e controllare il rumore in funzione della ventola

4.4 Procedura di spegnimento e completamento

1. Ridurre gradualmente il carico fino a zero; mantenere la ventola in funzione per 3~5 minuti per la dissipazione del calore

2. Interrompere l'alimentazione di controllo dopo il raffreddamento completo, quindi scollegare la spina dell'aereo

3. Rimuovi la polvere e l'umidità dalla superficie del mobile, blocca le rotelle e conservale correttamente

5. Guida alla manutenzione giornaliera per ciclo

5.1 Manutenzione immediata dopo ogni utilizzo

1. Pulire polvere e detriti dalla superficie dell'armadio e dall'ingresso/uscita dell'aria laterali per mantenere il condotto dell'aria libero da ostruzioni

2. Controllare l'inserimento e l'estrazione della spina aeronautica; confermare l'assenza di surriscaldamento o ossidazione sui terminali

3. Ispezionare il funzionamento della ventola per rilevare eventuali rumori anomali o rotazione bloccata; ripristinare il pulsante di arresto di emergenza

4. Rimuovi l'umidità dall'armadietto, copri l'interfaccia con un cappuccio antipolvere e organizza i documenti di supporto

5.2 Manutenzione regolare mensile

1. Pulire accuratamente la polvere dalle pale della ventola e dai moduli di carico

2. Verificare che i contattori e gli interruttori automatici Schneider non presentino ablazione o annerimento dei contatti

3. Fissare le sbarre collettrici interne in rame e i terminali del cablaggio per evitare l'allentamento dovuto alle vibrazioni a lungo termine

4. Calibrare la precisione della misurazione confrontandola con lo strumento standard; calibrare immediatamente se la deviazione supera lo standard

5.3 Manutenzione professionale trimestrale/annuale

1. Ispezionare la resistenza di isolamento complessiva con un megaohmmetro quando è spento, rispettare lo standard di isolamento di Classe F

2. Verificare una per una tutte le funzioni di protezione, tra cui temperatura eccessiva, sovratensione, blocco ventola e arresto di emergenza

3. Verificare che il filo della resistenza non sia deformato, invecchiato o scolorito parzialmente

4. Esegui un test continuo a pieno carico per 1 ora, registra i parametri, la temperatura e lo stato dell'allarme, conserva i file dei test

5. Lubrificare le rotelle inferiori per garantire un movimento fluido

5.4 Manutenzione dello stoccaggio a lungo termine

1. Conservare in un magazzino asciutto, ventilato e ombreggiato con temperatura ambiente compresa tra 0 ℃ ~ 40 ℃

2. Accendere ogni 3 mesi per 30 minuti per far funzionare la ventola e caricare per dissipare l'umidità interna

3. Installare i cappucci antipolvere sulla presa e sulle interfacce dell'aviazione; mantenere l'armadio a prova di umidità e ruggine

4. Non posizionare oggetti pesanti sopra per evitare la deformazione del mobile e lo spostamento dei componenti interni

6. Analisi completa delle funzioni di protezione della sicurezza

1. Protezione da sovratensione: scarica automaticamente e attiva l'allarme quando la tensione di ingresso supera la soglia di sicurezza, proteggendo sia l'alimentatore testato che il banco di carico CA portatile da 120 kW 200 V

2. Protezione da sovratemperatura: i sensori di temperatura multipunto monitorano la temperatura del modulo di carico in tempo reale; distacco automatico del carico per evitare il consumo della resistenza

3. Protezione dall'arresto di emergenza: scarico forzato manuale con un clic; funzione di caricamento disabilitata sotto blocco arresto di emergenza; l'alimentazione della ventola rimane accesa per una dissipazione continua del calore

4. Protezione di blocco della ventola: circuito di carico bloccato se la ventola non si avvia o si arresta in modo anomalo, evitando danni dovuti all'alta temperatura senza raffreddamento

5. Protezione adattiva dal sovraccarico: il design dell'ingranaggio passo-passo evita l'impatto istantaneo del sovraccarico, adattandosi a varie condizioni di fluttuazione della tensione di alimentazione a 400 Hz

7. Domande frequenti

1. Si accende normalmente ma non si carica?

Controlla tre punti:

① Ventola non avviata, l'interblocco della ventola blocca la funzione di caricamento;

② Pulsante di arresto di emergenza non ripristinato;

③ Contatto della spina aeronautica scadente o tensione di controllo insufficiente.

2. Frequente allarme di sovratemperatura durante il funzionamento?

① Ingresso/uscita aria laterale ostruiti o impolverati;

② Temperatura ambiente superiore a +55℃ in uno spazio chiuso ad alta temperatura;

③ Invecchiamento della ventola con velocità insufficiente;

④ Funzionamento continuo a pieno carico a lungo termine senza pause.

3. Grande deviazione nella misurazione di tensione e potenza?

① Contatto di cablaggio scadente con elevata resistenza di contatto;

② Fluttuazione dei parametri causata dalla commutazione rapida del carico;

③ Misuratore fuori calibrazione per molto tempo. Riconnettersi e ricalibrare; contattare il produttore per ispezionare l'unità di acquisizione se il guasto persiste.

4. Supporta la connessione parallela per l'espansione della capacità?

Sì, la connessione parallela 1+N è completamente supportata per i test sui generatori ad alta potenza. Mantenere la stessa regolazione di tensione, frequenza e ingranaggio sincrono per un funzionamento stabile con carico combinato.

5. Adatto per l'uso a lungo termine in ambienti costieri con elevata umidità e nebbia salina?

 Originariamente l'unità può sopportare oltre il 95% di umidità relativa; IP20 è adatto per sale macchine costiere interne. Pulire mensilmente la polvere di nebbia salina ed eseguire regolarmente test di isolamento per prolungare notevolmente la durata.

6. Solo per test su apparecchiature a 400 Hz?

 Progettato principalmente per la frequenza intermedia di 400 Hz, compatibile anche con apparecchiature a frequenza di alimentazione di 50 Hz per prove di carico resistivo con funzioni di visualizzazione e protezione valide.

7. È possibile utilizzare il banco di carico CA portatile da 120 kW 200 V all'aperto esposto agli elementi?

Non raccomandato. Questo è un modello IP20 per interni senza design antipioggia, resistente al sole e antipolvere per esterni; l'uso all'aperto provoca facilmente condensa d'acqua e danni elettrici interni.

8. Come ripristinare dopo l'allarme di guasto?

Scaricare prima a zero, interrompere l'alimentazione di controllo, risolvere i problemi di temperatura/tensione/ventola; riavviare l'alimentazione dopo aver eliminato i pericoli nascosti, la logica di protezione si ripristinerà automaticamente.

8. Casi di applicazione reali e recensioni dei clienti

Caso 1: produttore militare di energia a frequenza intermedia

1. Richiesta: carico completo di fabbrica e test di carico improvviso per gruppi elettrogeni militari a 400 Hz, conformi all'accettazione dello standard militare GJB.

2. Effetto dell'applicazione: caricamento graduale da 120 kW accurato con errore effettivo stabile entro ±2%; la protezione quadrupla evita danni al prototipo da cortocircuito e surriscaldamento; il misuratore integrato elimina le apparecchiature di test esterne.

3. Miglioramento dell'efficienza: sostituzione delle vecchie apparecchiature a carico suddiviso; possibilità di utilizzo da parte di una sola persona; la capacità di ispezione giornaliera è aumentata del 45%, nessun guasto hardware entro tre anni.

4. Recensione del cliente: dimensioni compatte con rotelle per movimenti flessibili in officina, parametri accurati e protezione completa, soddisfa pienamente i requisiti di accettazione delle fabbriche militari con una semplice manutenzione quotidiana.

Caso 2: Società di funzionamento e manutenzione elettrica marittima costiera

1. Richiesta: ispezione annuale e test della capacità di carico per gruppi elettrogeni diesel trifase marini da 200 V in ambienti con elevata umidità, nebbia salina e grande differenza di temperatura.

2. Effetto dell'applicazione: ampio adattamento della temperatura da -20 ℃ a +55 ℃, funzionamento continuo stabile senza condensa o inciampi in condizioni di elevata umidità; raffreddamento ad aria forzata stabile senza intervento per surriscaldamento dopo 4 ore di funzionamento a pieno carico.

3. Punti critici risolti: sostituire il vecchio carico ingombrante con scarsa precisione e facile surriscaldamento; precisione di misura raddoppiata, guasti per manutenzione annuale ridotti dell'80%, migliore resistenza all'invecchiamento in nebbia salina.

Caso 3: Laboratorio di energia terrestre per l'aviazione

1. Richiesta: test di ricerca e sviluppo dell'alimentazione con inverter a 400 Hz negli istituti di ricerca universitari, che richiedono frequenti cambi di carico e registrazione dei dati elettrici.

2. Effetto dell'applicazione: cambio di marcia fluido, supporta ripetuti cambi improvvisi di carico per simulare le condizioni di lavoro reali; Componenti di controllo elettrico Schneider con elevata durata start-stop, nessuna ablazione dei contatti dopo centinaia di commutazioni giornaliere; i parametri del pannello in tempo reale consentono di risparmiare sui costi di acquisizione dati esterni.

Caso 4: Progetto di accettazione del generatore in standby del parco industriale

1. Domanda: test di accettazione del carico in fabbrica e in loco dell'alimentatore di standby industriale da 200 V, che richiede portabilità e implementazione rapida.

2. Effetto dell'applicazione: solo 45 kg con ruote girevoli per un facile spostamento, nessuna installazione professionale richiesta, plug-and-play; il caricamento graduale e graduale rileva efficacemente la caduta di tensione del generatore e la stabilità della frequenza; i dati del test possono essere archiviati direttamente per l'accettazione.

9. Vantaggi principali del banco di carico CA portatile da 120 kW 200 V

1. Conformità completa agli standard: conforme agli standard nazionali, militari e industriali, adatto a scenari di ricerca militare, marina, aeronautica, industriale e scientifica

2. Configurazione del marchio di alto livello: componenti principali Schneider, Chint e Qingzhi, barra collettrice in rame puro e cavo di resistenza Fe-Cr-Al di fascia alta per una durata ultra durevole

3. Design leggero e portatile: corpo da 45 kg con rotelle universali, facile spostamento da parte di una sola persona e utilizzo in interni in qualsiasi momento

4. Protezione di sicurezza completa: protezione quadrupla da sovratensione, temperatura eccessiva, arresto di emergenza e interblocco ventola, allarme automatico e riduzione del carico per test più sicuri

5. Alta precisione e stabilità: misurazione elettrica di alto livello e precisione di carico, piccola deriva della resistenza per il funzionamento a lungo termine; dati di prova validi per l'accettazione ufficiale

6. Espansione flessibile: 5 marce fisse regolabili più supporto parallelo multi-unità, che soddisfano sia test fini a bassa precisione che test combinati ad alta potenza

7. Bassi costi di manutenzione: struttura dell'armadio modulare con parti sostituibili universali; la manutenzione quotidiana richiede solo la pulizia dalla polvere e il fissaggio del terminale, risparmio di costi e facile manutenzione

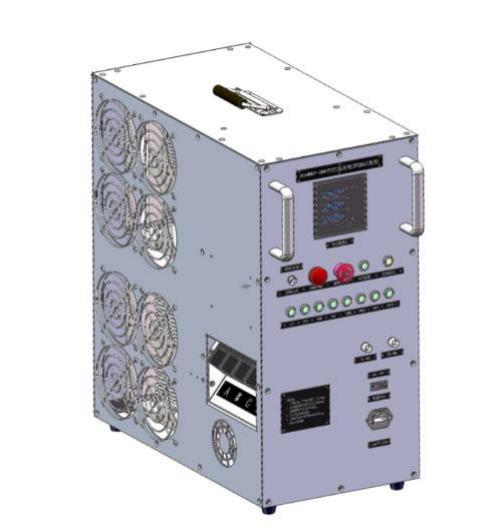

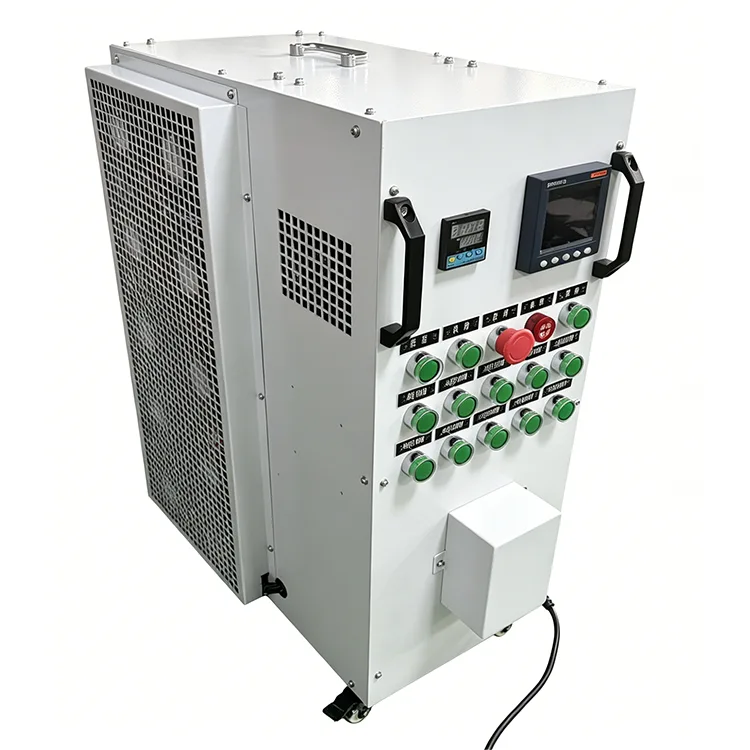

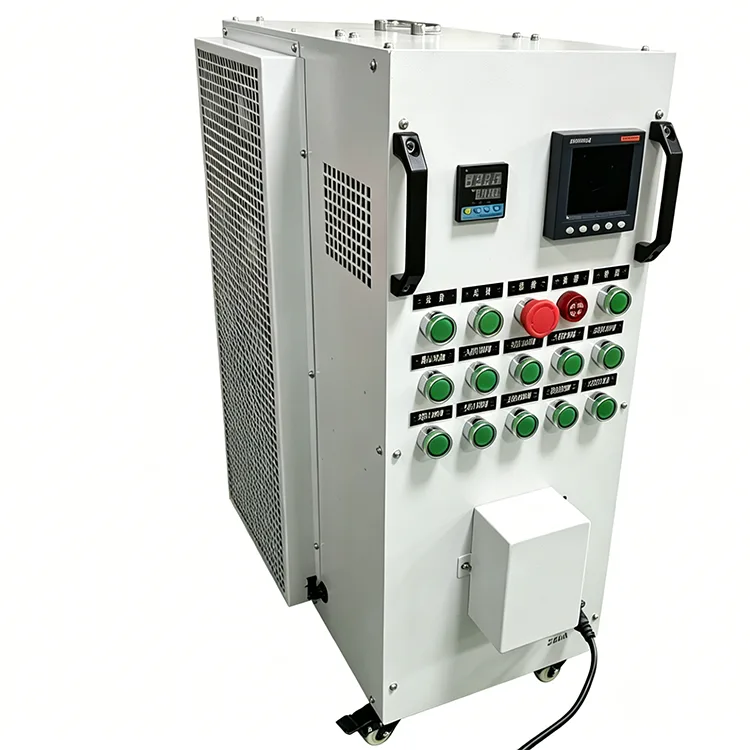

10. Struttura del mobile
